自行走剪叉式高空作业升降平台结构设计

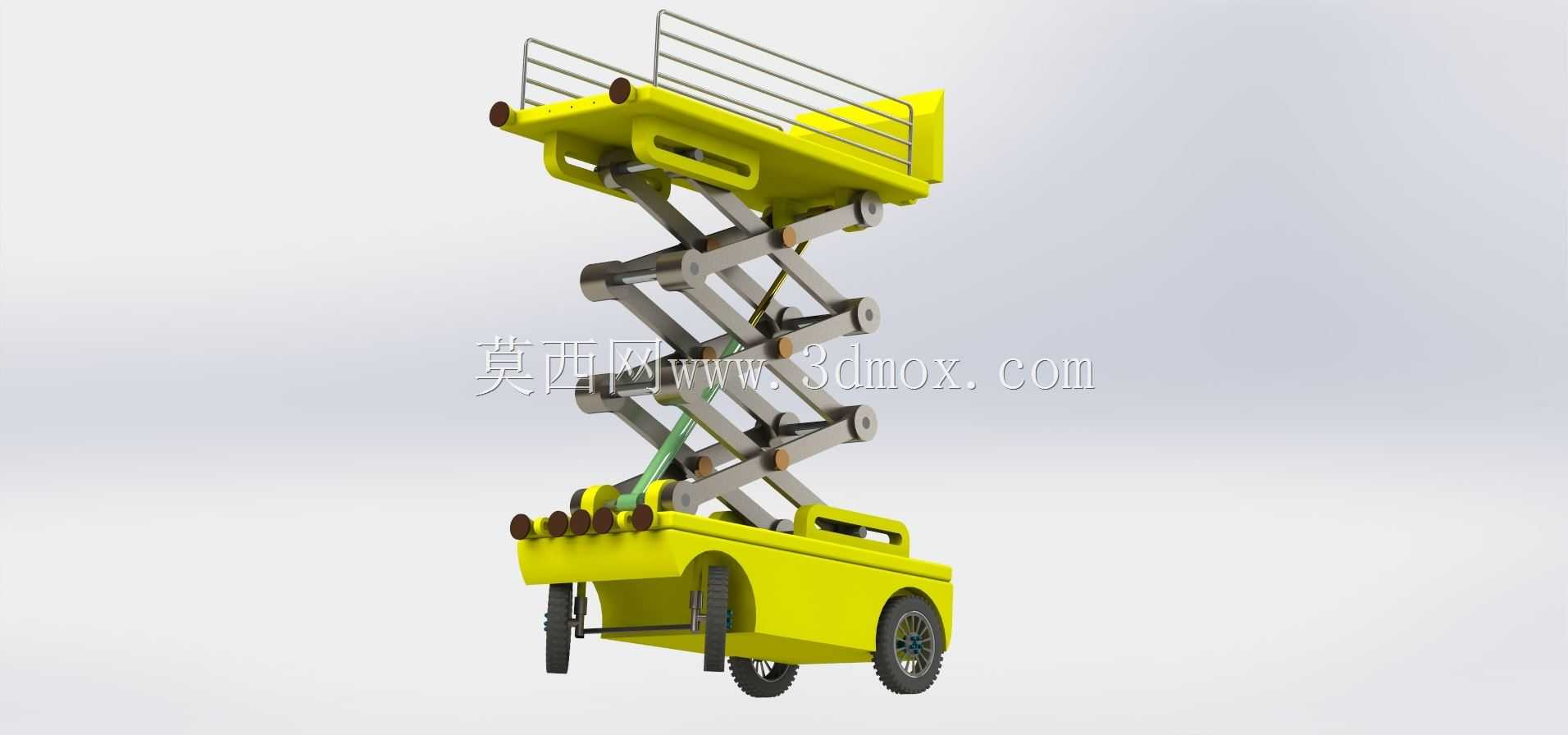

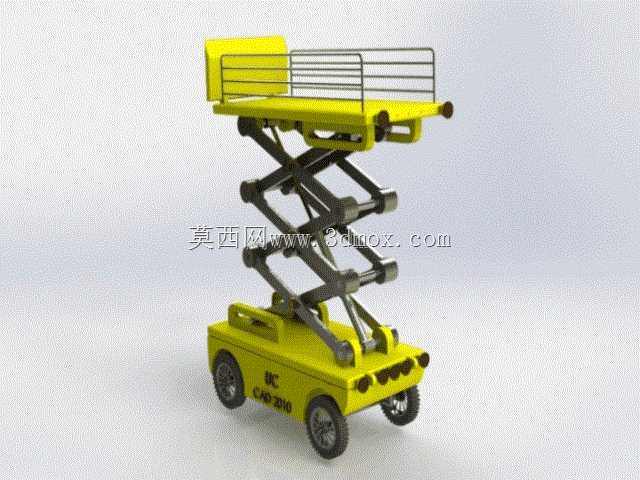

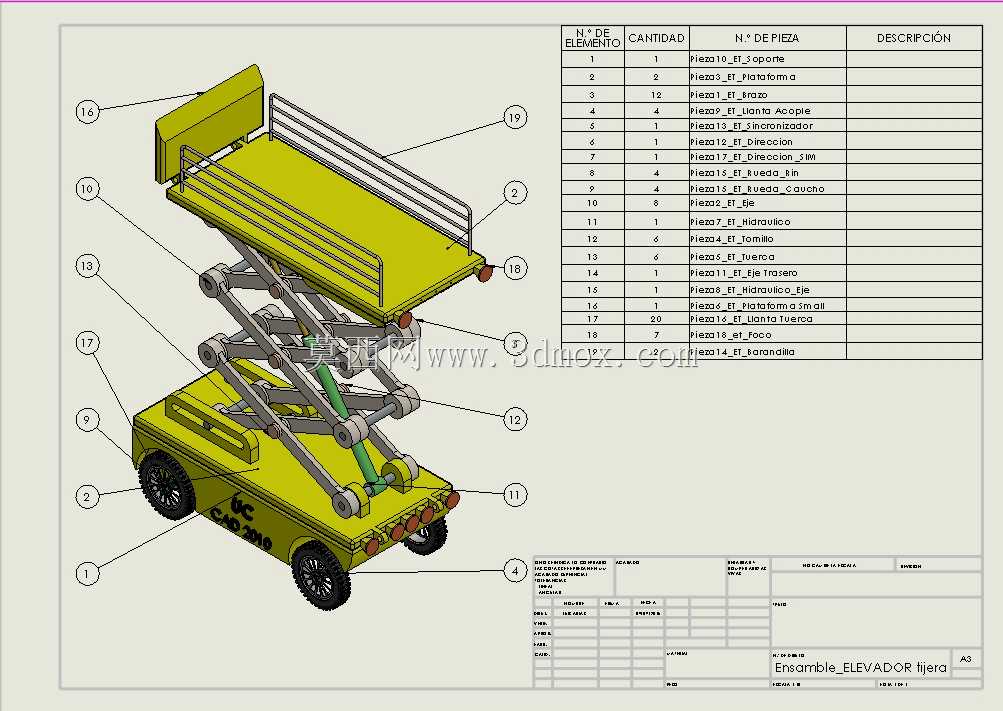

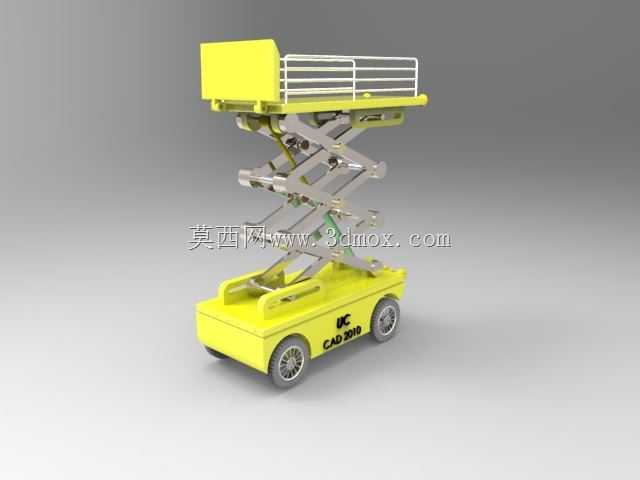

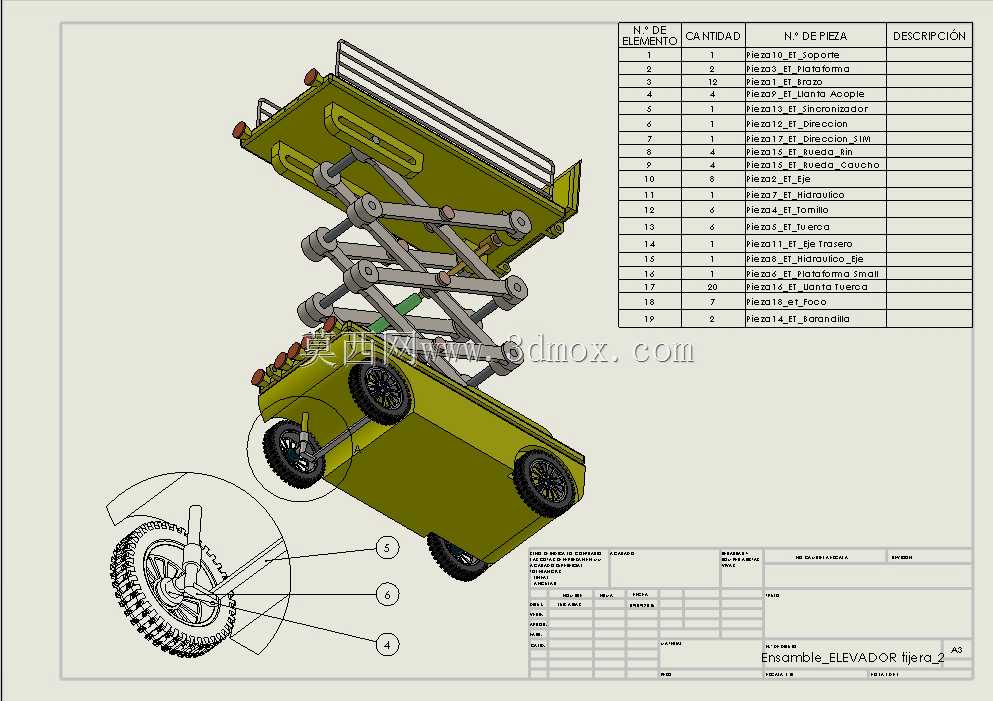

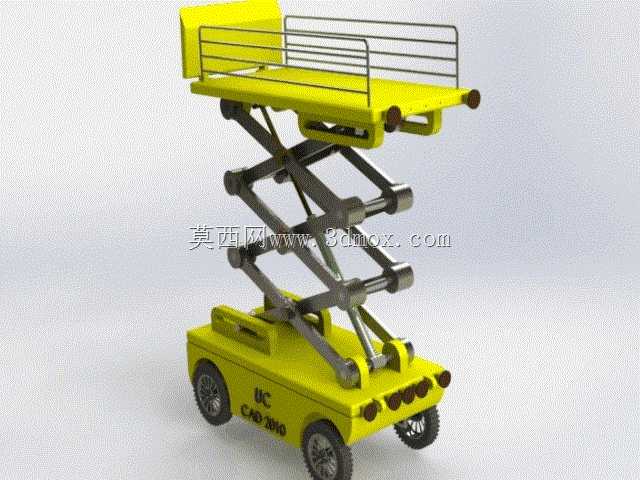

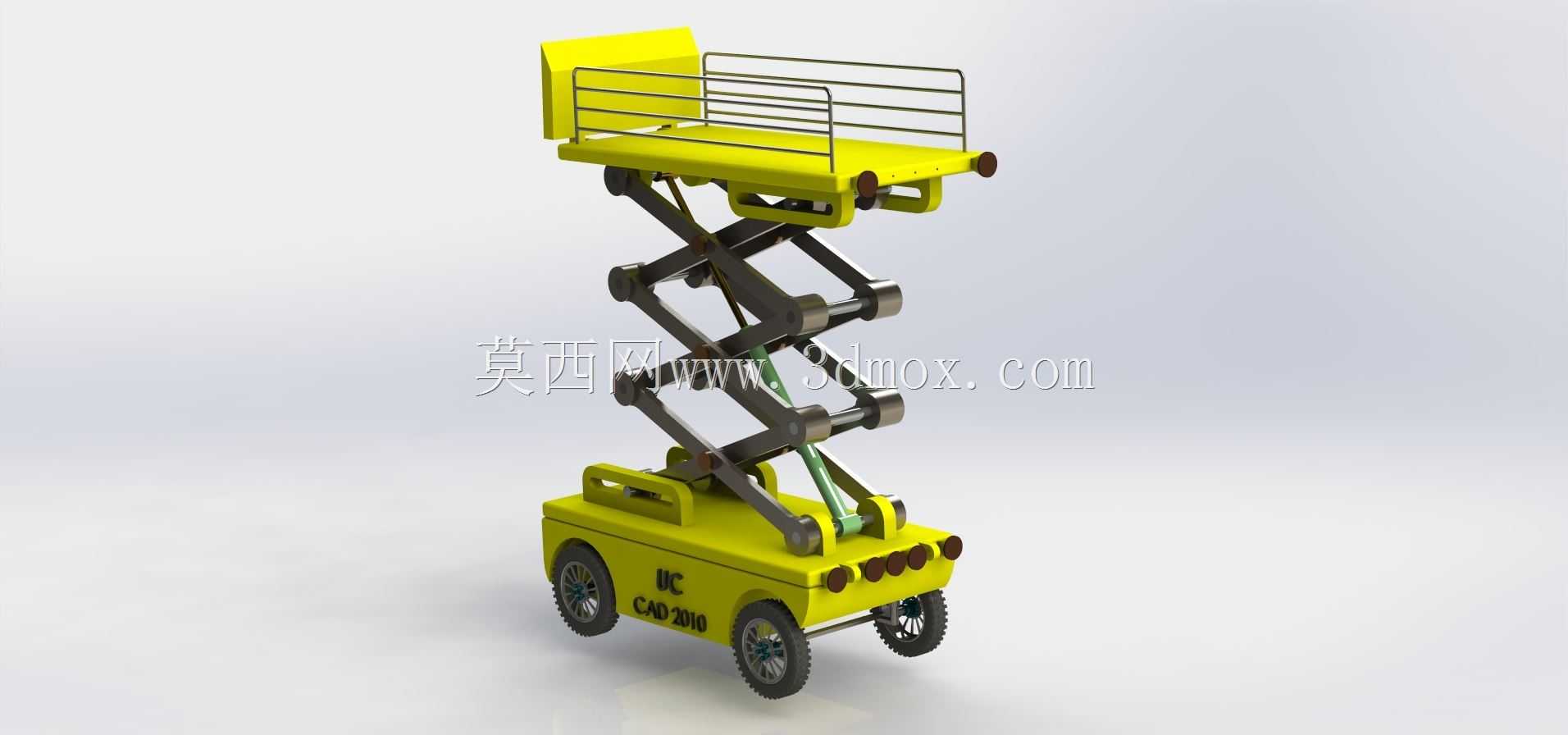

　　这款自行走剪叉式高空作业设备，核心适配厂房内设备检修、商超管线布设、仓储高位理货、场馆装饰装修这类需要稳定高空作业面的场景，区别于传统脚手架、人字梯的零散作业模式，它能在作业过程中提供连续可调的稳定承载平台，无需反复拆装登高设施，大幅降低高空作业的坠落风险，同时提升连续作业效率。从结构设计逻辑来看，整机采用下置动力底盘加中部剪叉臂组加上部作业平台的三段式布局，底盘部分集成行走轮组、动力单元、液压泵站与配重结构，行走轮采用实心橡胶轮设计，适配厂房环氧地坪、硬化水泥地面、室外柏油路面等多种平整硬质工况，轮组的转弯半径控制在极小范围，能在狭窄的设备通道、货架巷道内灵活转向移动，无需额外预留大尺寸回转空间。

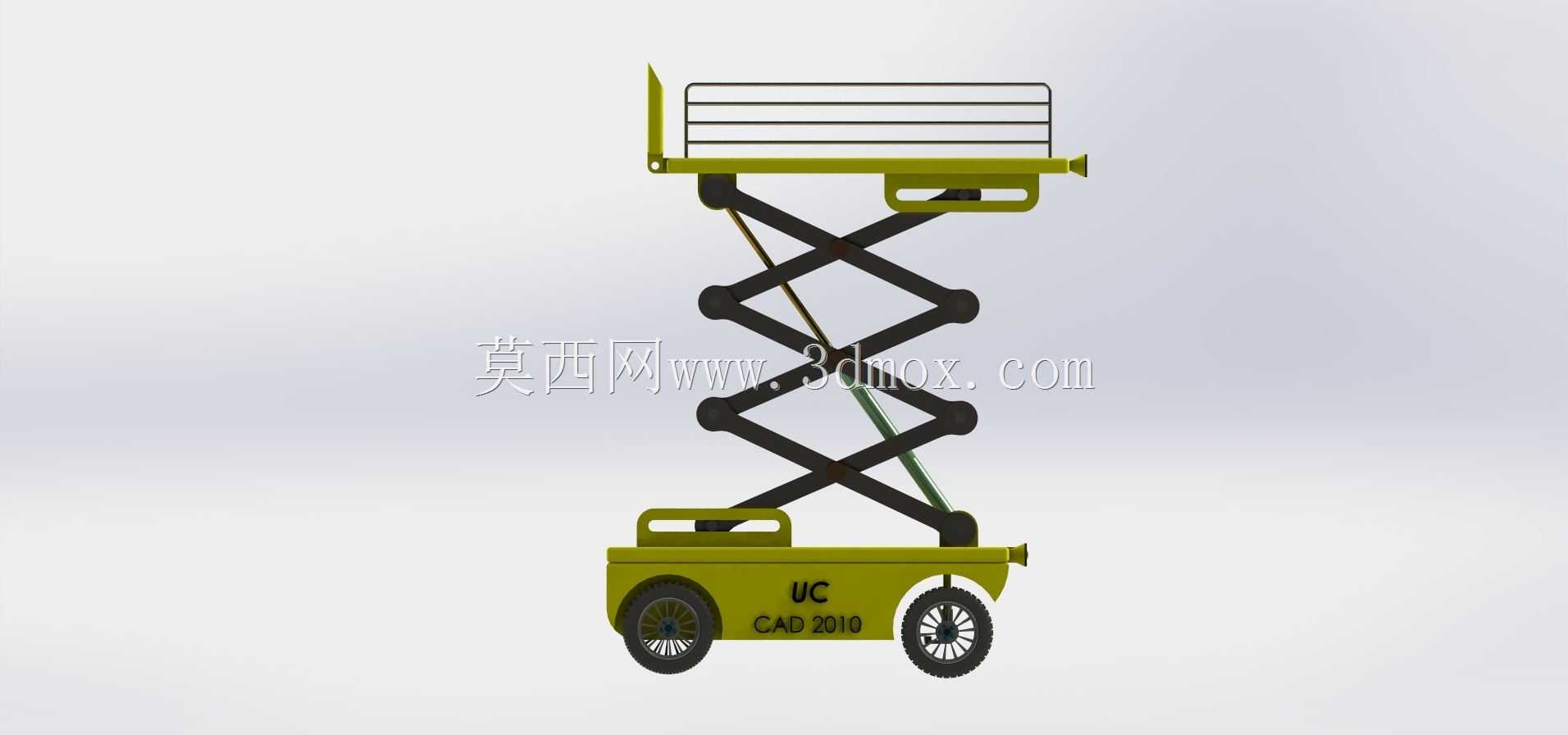

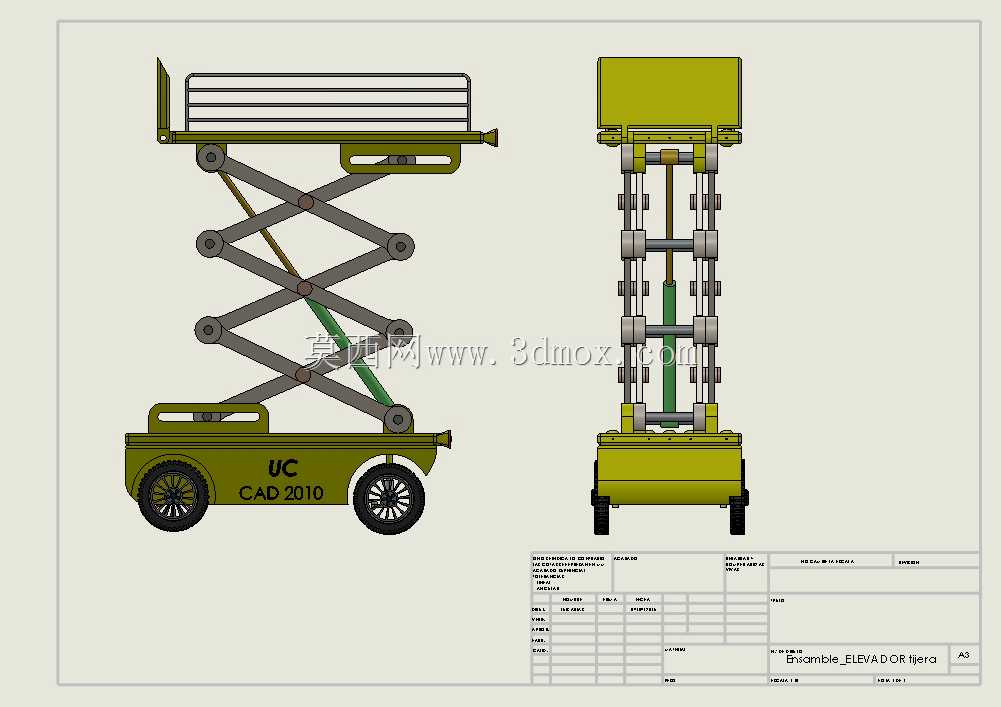

　　中部剪叉臂组采用多组X型铰接臂结构，铰接点采用耐磨衬套加销轴的连接形式，每一组剪叉臂的板材厚度都经过受力校核，臂架展开过程中通过液压油缸驱动剪叉夹角变化实现平台升降，油缸的布置位置避开了臂架运动干涉区间，同时在油缸回路中设置液压锁结构，避免管路失压时平台意外下坠，臂架完全收拢时整体高度控制在较低区间，能顺利通过常规厂房门、电梯轿厢等限高区域，完全收拢状态下整机长度适配标准货运电梯的进深尺寸，无需拆解即可完成不同楼层间的转运。上部作业平台四周设置高度符合安全规范的防护栏杆，栏杆采用可拆卸式插接结构，在需要进出狭窄空间时可快速拆除单侧栏杆，平台端部设置可延伸的抽拉踏板，能在设备无法靠近作业面时，延伸作业覆盖范围，

　　平台表面采用防滑花纹钢板铺设，边缘设置踢脚板防止工具、零件从平台边缘坠落，平台上设置操控面板，可直接在平台上控制行走、转向、升降动作，无需地面人员配合操作，单人即可完成全流程作业。设计过程中重点考量了整机的稳定性边界，当平台升至最大作业高度时，整机的倾覆力矩经过严格核算，在额定承载范围内，即使平台边缘承受偏载，整机也不会出现失稳风险，底盘的配重块布置位置经过多轮迭代调整，将整机重心控制在轮组支撑边界的中心区域，无论是静止作业还是低速行走状态，都能保持足够的稳定裕度。液压系统的管路沿剪叉臂内侧布置，采用管卡固定，避免臂架升降过程中管路被挤压、摩擦破损，泵站设置在底盘侧面的检修舱内，日常维护时可直接打开舱门完成滤芯更换、油液补充等操作，

　　无需拆解底盘结构。整机的电气控制线路采用穿管保护，所有操控按钮都设置防误触保护，同时在底盘四周设置应急停止按钮，出现突发状况时可快速切断动力源。不同于固定式升降平台，这款设备自带行走动力，作业过程中可根据需求随时移动作业位置，无需将平台降至最低位置再移位，大幅减少无效操作时间，平台的升降速度经过调校，上升过程平稳无冲击，下降过程设置节流缓冲，避免快速下坠带来的冲击，作业平台的额定承载能满足两名作业人员携带常用工具同时作业的需求，适配绝大多数常规高空检修、安装作业的载荷要求。在安装边界方面，设备无需额外做地面基础，只要是平整硬化的地面即可直接投入使用，不需要预埋螺栓、固定导轨，到场即可开展作业，转场时可直接通过坡道驶入货运车辆，无需大型吊装设备辅助，日常存放时只需要平整的停车区域，收拢状态下占地空间小，不会占用过多仓储或车间空间。剪叉臂的铰接点设置了集中润滑点，日常保养时可快速完成润滑脂加注，减少铰接部位的磨损，延长整机使用寿命，行走轮的轮轴采用密封轴承结构，日常无需额外维护，能适应长时间高频次的作业需求。
