移动式CNC控制单元柜钣金结构设计

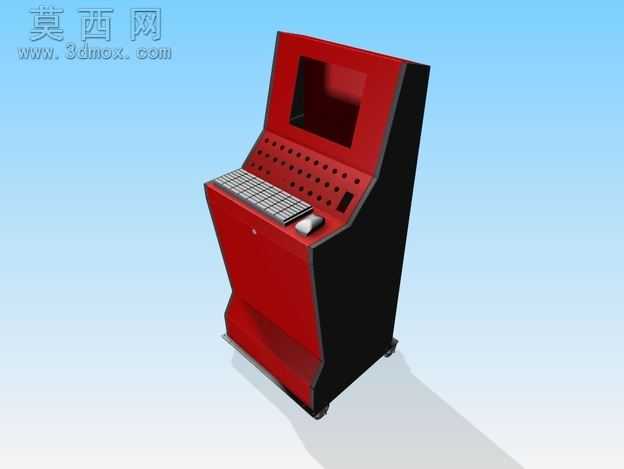

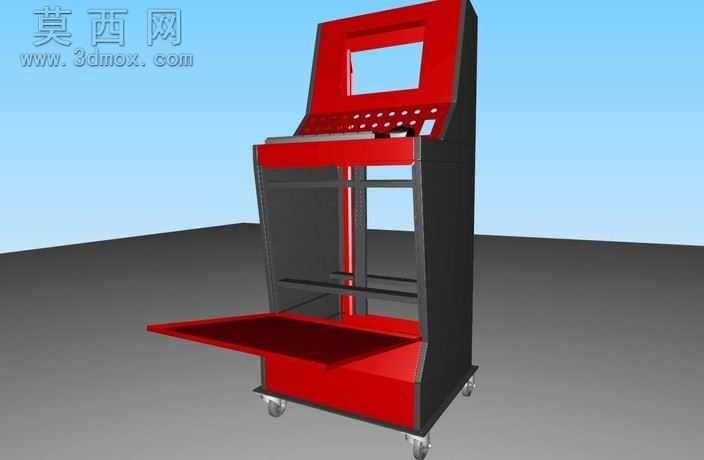

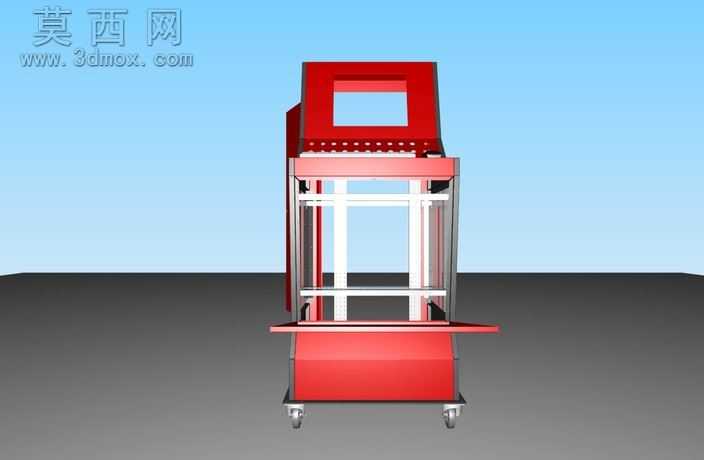

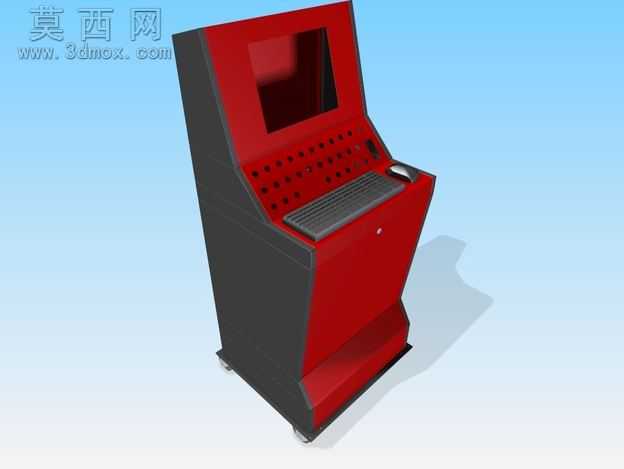

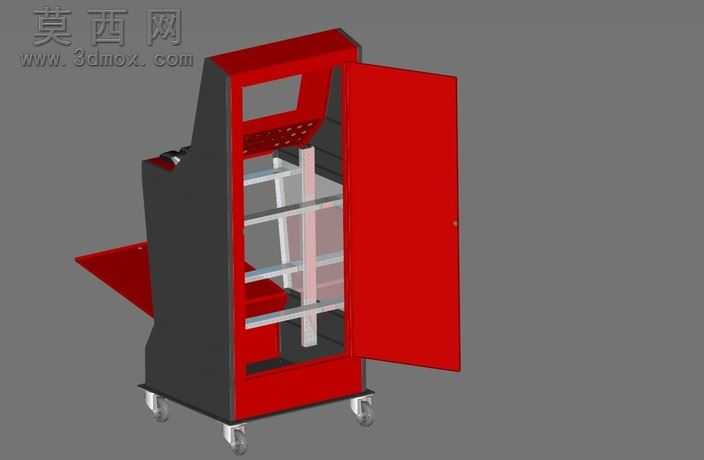

本模型为移动式CNC控制单元柜，整体采用1毫米厚钢制金属板作为核心制作材料，建模过程严格遵循钣金加工工艺逻辑完成。建模阶段首先完成整体框架的比例搭建，依据车间现场操作的人机工程学尺寸确定整体高度、宽度与深度参数，确保站立操作时视线可自然落在顶部显示屏安装区域，手部可轻松触及按键操作区。模型结构分为多个功能分区：顶部为倾斜式操作面板区，预留矩形显示屏安装开口，下方排布阵列式按键安装孔位，倾斜角度经过反复调整，既避免屏幕反光影响查看，又保证按键操作时手腕处于舒适姿态；中部为开放式置物层架，可临时放置调试工具、参数手册等常用物品；下部设置抽拉式托盘，拉出后可拓展操作平面，用于放置笔记本电脑、调试终端等设备，不用时可完全推入柜体不占用额外空间；底部为封闭储物仓，可收纳备用配件、连接线材等物品；柜体底部安装四个万向脚轮，支持设备在车间内灵活移动，适配多台机床间的巡回调试需求。材质渲染阶段，主体框架采用哑光黑磨砂金属材质，操作面板、抽拉托盘、底部储物仓采用醒目的工业红金属漆材质，既符合工业设备的视觉识别规范，也能在车间环境中快速定位设备位置，所有钣金边缘均做折弯处理建模，还原真实钣金加工的折边工艺，避免尖锐边角带来的安全隐患。设计过程中充分考虑钣金加工的工艺可行性，所有折弯半径、板材拼接缝隙均参照实际钣金加工公差设置，无无法落地的异形结构，柜体内部预留了电气元件安装的横梁与走线空间，可直接用于后续的电气布局设计参考，整体结构兼顾移动灵活性、操作便利性与结构稳固性，适配车间现场数控设备的调试、操作使用场景。
