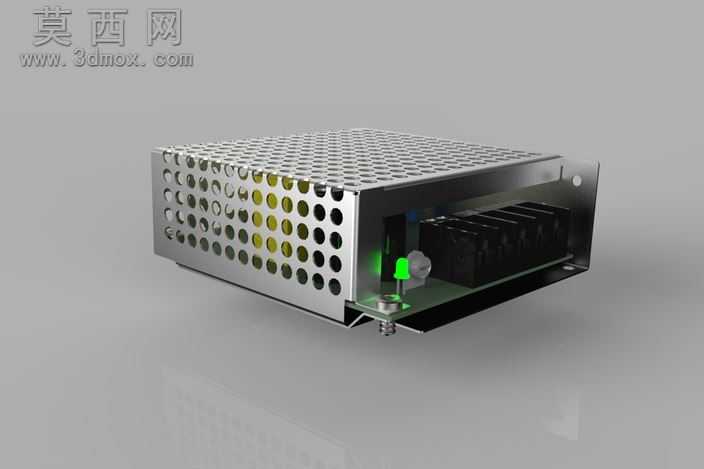

明纬S15-5开关电源三维结构模型

本模型为明纬S15-5型开关电源的完整三维结构模型，建模过程中严格参照实物的尺寸比例与结构细节进行还原，整体采用金属外壳包裹内部电路组件的经典开关电源布局。建模阶段首先完成外壳主体的轮廓搭建，对外壳表面的密集散热圆孔进行阵列式排布建模，精准还原了圆孔的孔径、孔距与排列规律，保证散热结构的视觉还原度与结构合理性；外壳侧边的安装固定耳、接线端子开孔、状态指示灯开孔均按照实物的安装需求进行精准定位建模，还原了外壳的折弯、冲孔等钣金加工特征。内部结构部分，模型还原了电源内部的散热片、电解电容、接线端子排、PCB电路板等核心组件的布局，对散热片的鳍片结构、电容的圆柱形态与引脚细节、端子排的接线卡位结构都做了细致的特征刻画，清晰展现开关电源内部的元器件排布逻辑。材质渲染阶段，外壳赋予拉丝金属材质，还原金属壳体的哑光金属质感与轻微反光特性；内部散热片采用亮面金属材质，电容采用黑色哑光塑料搭配顶部银色防爆纹的材质表现，接线端子采用阻燃塑料与金属接片的组合材质，状态指示灯赋予半透明绿色材质，模拟通电后的发光效果，整体渲染效果贴近实物的视觉观感。设计思路上，该模型完整还原了小功率开关电源的典型结构，既展现了钣金外壳的防护与散热设计逻辑，也呈现了内部电力电子元件的布局规范，可用于电气装配演示、电源类产品结构参考、电气柜布局模拟等场景，模型结构完整，细节表现到位，能够清晰展现这类通用开关电源的构造特点。
