气弹簧概念可升降工作台结构设计

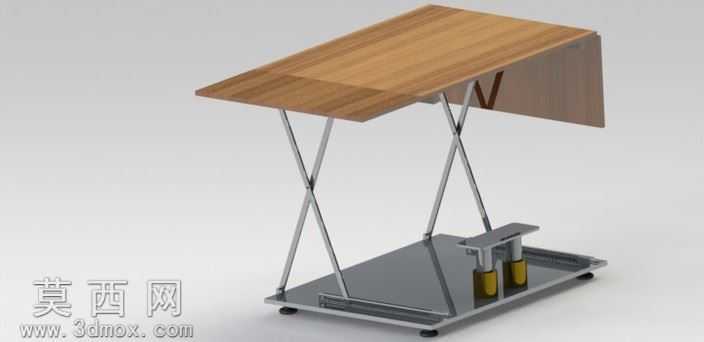

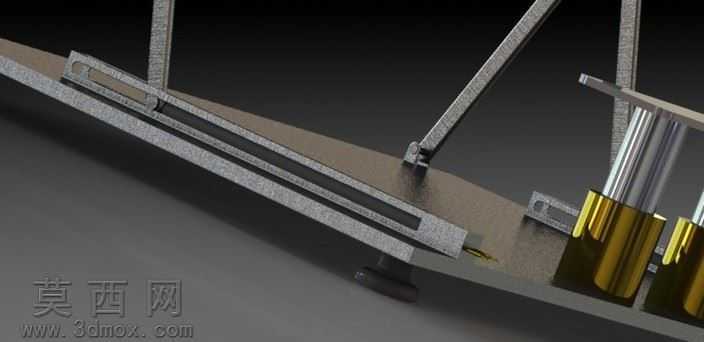

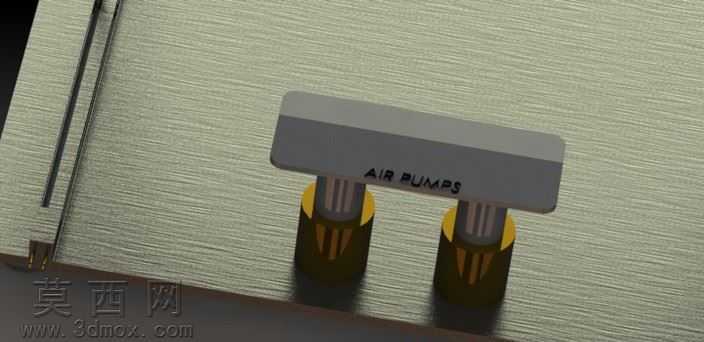

本作品为基于改良气弹簧理念设计的可升降工作台三维模型，采用SolidWorks完成全参数化建模，建模过程中对各部件的装配干涉进行了逐次校验，确保所有运动部件的活动行程无卡滞、无穿模问题。模型渲染阶段针对不同部件赋予了对应写实材质：桌面及侧边置物架的木质部件采用带自然木纹纹理的哑光木质材质，还原实木板材的温润质感；底部支撑框架、交叉连接结构采用哑光金属材质，模拟冷轧钢构件的磨砂金属质感；气弹簧组件、底部调节部件采用亮面金属与工程塑料结合的材质，区分不同功能部件的视觉属性。结构设计上，该工作台摒弃了常规气弹簧桌的标准气路逻辑，采用交叉连接结构搭配空气管水平推动交叉铰接的支撑臂实现升降动作，同时预留了气泵接入的拓展接口，可适配手动调节与气动自动调节两种操作模式。支撑结构的铰接点经过力学测算，可实现500公斤的最大承重，在最低位置时桌面抬升所需的作用力最小，高度调节无需复杂的气路反复操作，仅需通过增减配重侧的配重块即可实现高度档位的调整，两个铰接限位点分别对应最高使用高度与最低收纳位置，无需额外设置锁止结构即可实现位置的永久固定。建模过程中对空气管的管径、铰接轴的直径、支撑臂的截面尺寸都按照1:1的实际生产尺寸进行绘制，15atm工作压力对应的管壁厚度、密封结构都在模型中做了细节还原，置物架与桌面的连接采用隐藏式连接件，外观无外露螺丝，整体造型简洁利落，兼顾工业实用性与外观整洁度，可直接用于升降工作台的结构验证、方案展示与生产参考。
