环形垫圈类机械零部件三维结构设计

　　在各类机械设备的装配场景中，这类环形垫圈类零件的应用覆盖范围极广，从重型工程机械的铰接部位，到精密自动化设备的传动连接节点，再到普通民用机电产品的装配结合面，都能看到这类结构的身影。很多刚入行的结构设计人员容易忽略这类环形零件的设计细节，觉得只是一个带孔的圆环，随便画个尺寸就能用，实际上在实际工程应用里，这类零件的尺寸公差、形位精度、材质选择直接影响整套连接结构的使用寿命与运行稳定性。

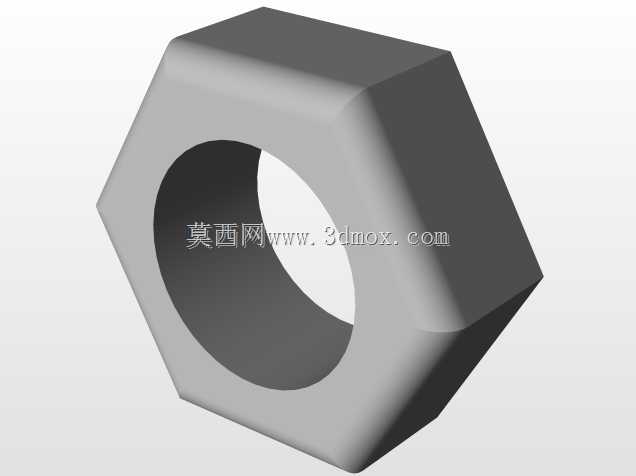

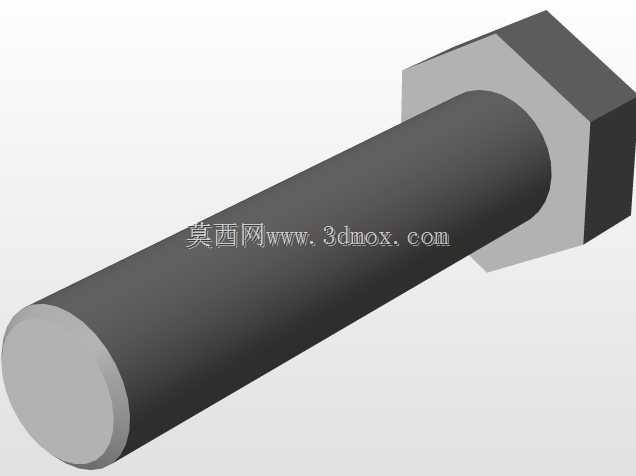

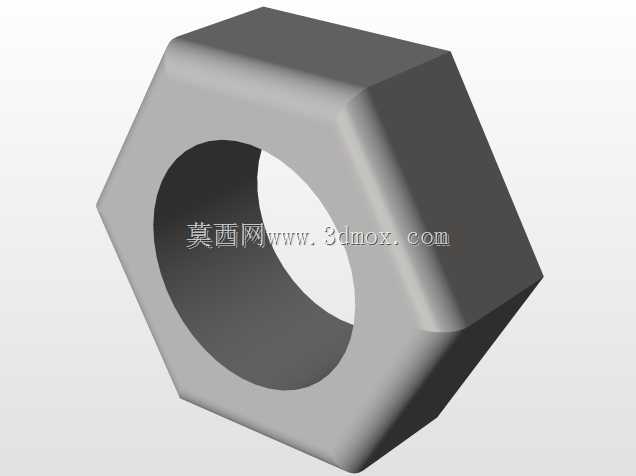

　　从实际功能角度出发，这类环形零件首先承担的是载荷分散作用，当螺栓、销轴类紧固件穿过被连接件表面时，紧固件头部的接触面积有限，直接压紧会在被连接件表面形成较大的局部压应力，尤其是铝合金、工程塑料这类强度较低的被连接件材质，长期受载很容易出现表面压溃、蠕变变形，导致连接预紧力下降，出现连接松动的问题。加装匹配尺寸的环形垫圈之后，能够将紧固件的压紧力均匀分散到更大的接触面上，有效降低接触面的局部压应力，避免被连接件表面出现压损。除了载荷分散的作用，这类零件在很多场景下还承担密封补偿、间隙调整、轴向缓冲的作用，比如在液压阀块的结合面、旋转轴的端盖部位，特定材质的环形垫圈可以填补结合面的微观加工不平度，阻断流体的泄漏路径；在存在轴向窜动的传动部位，一定厚度的环形垫圈可以调整轴系的轴向装配间隙，补偿零件加工带来的尺寸累积误差；在存在振动冲击的连接部位，具备一定弹性的环形垫圈可以吸收部分冲击能量，降低紧固件受振动出现松脱的概率。

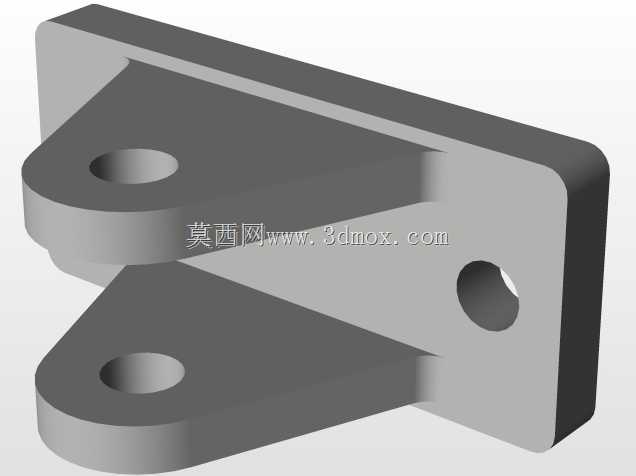

　　在进行这类环形零件的三维结构设计时，首先要明确安装边界的约束条件，不能脱离实际安装场景孤立设计零件尺寸。首先要确认的是内孔的配合尺寸，内孔需要穿过的紧固件或者轴类零件的直径是核心基准，内孔与穿过件之间的间隙要控制在合理范围，间隙过大会导致垫圈安装后出现偏心，压紧时受力不均，局部压应力集中；间隙过小则会导致装配困难，在现场维修更换时容易出现卡滞，甚至需要修配才能安装，影响装配效率。其次是外径尺寸的确定，外径尺寸需要匹配被连接件的接触面大小，既要保证足够的承压面积来分散载荷，又不能超出被连接件的接触面边界，否则会出现垫圈边缘悬空，压紧后出现翘曲变形，反而影响连接的可靠性。厚度尺寸的设计需要结合实际功能需求，如果是用于载荷分散的平垫圈，厚度需要根据承受的最大压应力来计算，避免在额定预紧力下出现垫圈被压溃的情况；如果是用于间隙调整的调整垫圈，厚度需要根据轴系的轴向尺寸链计算结果来确定，通常会设计成一组不同厚度的系列零件，方便装配时选配调整；如果是用于缓冲减震的弹性垫圈，厚度则需要结合材质的弹性变形量来设计，保证在额定载荷下具备足够的弹性恢复能力。

　　从外形结构来看，这类零件采用同轴环形的结构形式，端面的平行度是核心形位公差要求，如果两个端面的平行度超差，压紧之后会出现偏斜，导致紧固件承受附加的弯曲应力，长期受载下容易出现紧固件断裂的失效问题。在三维建模过程中，需要重点保证端面的平面度与内外圆的同轴度，很多新手建模时容易忽略倒角细节，实际上这类零件的内外孔边缘都需要设计合理的装配倒角，一方面可以去除机加工产生的毛刺锐边，避免装配时划伤操作人员或者配合零件的表面，另一方面可以起到导向作用，方便紧固件顺利穿过内孔，提升装配的顺畅度。对于应用在腐蚀环境或者有耐磨要求的场景，这类零件的表面处理方式也需要在设计阶段明确，比如普通碳钢材质的垫圈需要做发黑、镀锌处理来提升防锈能力，应用在耐磨场景的垫圈则需要通过淬火处理提升表面硬度，应用在绝缘场景的垫圈则需要选用电木、尼龙等非金属材质，设计时要考虑材质的刚度、蠕变特性对长期使用性能的影响。

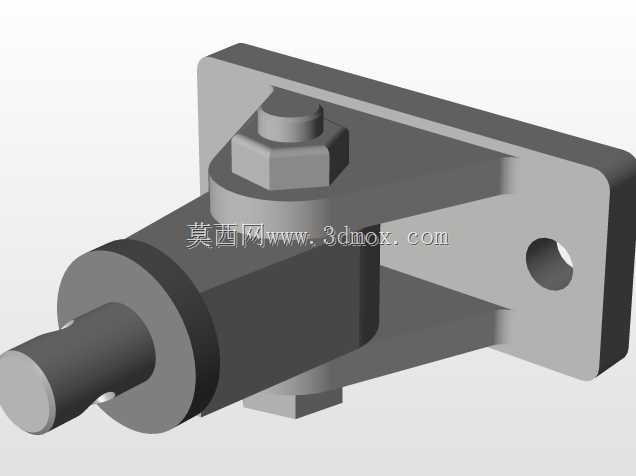

　　在设备选型与装配校验环节，这类环形零件的三维模型可以直接用于虚拟装配校验，在三维环境中检查垫圈与紧固件、被连接件之间的装配干涉情况，验证装配顺序的合理性，避免实际生产装配时出现尺寸不匹配的问题。很多设备在现场运行出现的连接松动、泄漏、异响问题，追根溯源往往是这类不起眼的环形零件尺寸设计不合理或者选型不当导致的，比如垫圈内径选的过大导致有效承压面积不足，垫圈厚度不够导致长期受载后被压薄，预紧力损失，或者垫圈材质选择不当，在高温环境下出现老化变形，失去原有功能。在进行三维建模时，需要将这些实际工程中的失效因素考虑进去，模型的尺寸参数要完全匹配实际应用的工况要求，不能只做外观形似的圆环，要让模型能够直接用于后续的工程出图、虚拟装配、有限元受力分析等环节，为结构设计人员的选型与校验提供准确的三维数据支撑。
