长杆式G型夹持工装结构三维设计

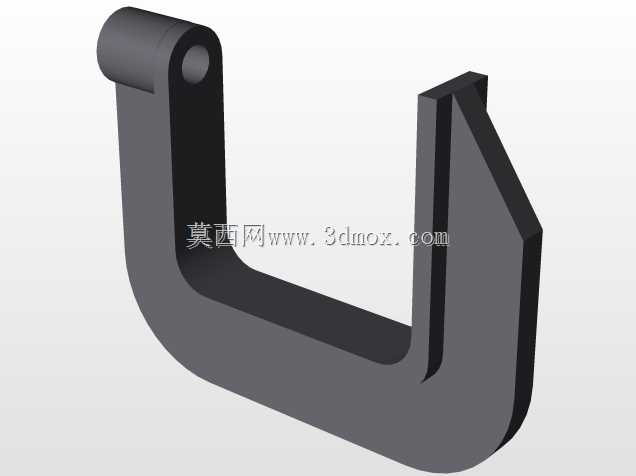

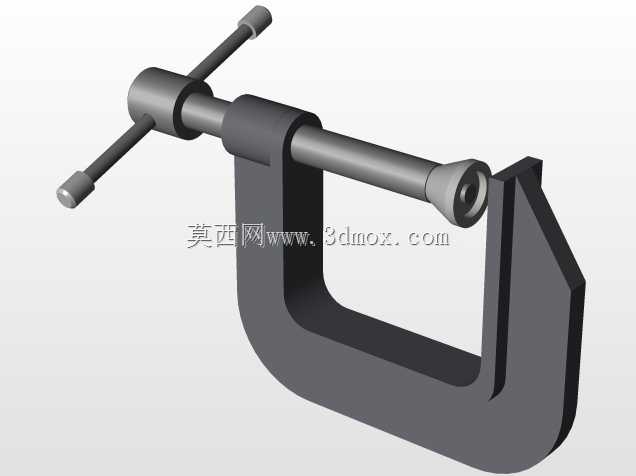

　　这款长杆式G型夹持结构，是面向小空间深位夹持场景开发的手动工装部件，在设备装配、工位工件固定、小件焊接定位、样件修配打磨等场景中应用广泛，区别于常规短柄G夹，它的长杆结构可以深入常规夹具无法抵达的腔体内部、深槽位置完成压紧固定，解决常规夹具操作空间不足的痛点。从结构设计逻辑来看，整体采用同轴阶梯轴搭配端部压头的布局，杆部做等直径圆柱设计，保证足够的抗弯强度的同时，控制整体重量，手动操作时不会因为杆身过长产生过重的操作负担；端部的加粗圆柱段是夹持受力的主体，内置的螺旋进给结构可以实现夹持行程的微调，端面的压合面做平面处理，保证和被夹持工件接触时受力均匀，不会压伤工件表面，也避免夹持过程中出现打滑偏移。

　　设计过程中优先考虑了操作力矩的传递，杆身的直径经过受力校核，在满行程夹持时，杆身的挠度控制在0.1mm以内，保证长距离伸出夹持时不会因为受力产生杆身弯曲，影响夹持精度。端部的操作端做了内凹的孔位设计，可以配套加力杆使用，当需要更大夹紧力的时候，插入加力杆就能增大操作力矩，不需要额外更换大规格夹具，适配不同夹持力需求的工况。安装边界方面，这款夹持结构不需要额外的固定基座，属于手动便携式工装，使用时仅需要将开口端对准被夹持位置，旋转进给杆即可完成固定，最小可以伸入直径12mm以上的深孔、窄槽内部作业，整体杆长根据作业深度做了优化，既满足深位作业的需求，也不会因为杆身过长导致存放、携带不便。实际生产场景中，

　　这类长杆G夹常被用于钣金件内侧定位、模具内部小件压紧、设备检修时内部零件临时固定、长管件对接时的端口对齐夹持等场景，相比常规C型夹、普通G夹，它的作业深度范围提升了三倍以上，不需要操作人员将手伸入狭窄空间操作，也降低了作业过程中的安全风险。结构细节上，杆身和端部压头的连接位置做了圆角过渡，避免应力集中导致长期使用后出现断裂，进给螺杆的螺纹采用梯形螺纹设计，相比普通三角螺纹，耐磨性更好，夹持时的自锁性能更优，不会因为作业过程中的振动出现夹持松动，保证固定可靠性。压合端的接触块做了可拆卸设计，长期使用出现磨损后可以单独更换接触块，不需要整体报废夹具，降低工装使用成本。设计建模过程中，所有配合面都做了公差适配，

　　螺杆和螺母座的配合间隙控制在0.05mm以内，既保证进给操作顺畅无卡滞，也不会因为间隙过大导致夹持时出现晃动。整体外形没有多余的突出结构，杆身做光滑圆柱处理，伸入狭窄空间时不会被边角、毛刺勾挂，操作顺滑度更好。在工位工装配置中，这类长杆G夹属于通用辅助工装，和普通短柄G夹、快速夹钳形成互补，覆盖不同作业位置的夹持需求，不需要定制专用的深位夹持工装，就能满足大部分常规维修、装配、加工场景的临时固定需求，降低工位工装的配置成本。从受力特性来看，夹持力沿着杆身轴线方向传递，没有额外的偏载力矩，长期使用不会出现杆身变形、端部压头歪斜的问题，使用寿命比普通焊接结构的长柄夹具更长。
