带穿轴开口卡箍式环形夹持构件

　　日常做小型工装夹具设计时，这类带穿轴的开口环形构件出镜率不低，很多人第一眼看会觉得结构简单，但真要落地到实际使用场景，细节上的考量一点都不少。先从实际应用场景说起，这类构件最常出现在小型手动工具、简易定位工装、甚至是民用烟具的铰接限位结构里——比如需要实现开合动作、同时要靠穿轴完成转动副约束的场合，它既可以作为抱合定位的基体，也能配合穿轴实现一定角度范围内的转动限位，不需要额外加装复杂的轴承座或者铰接座，靠自身的环形开口结构就能完成对配套圆柱件的抱紧限位。

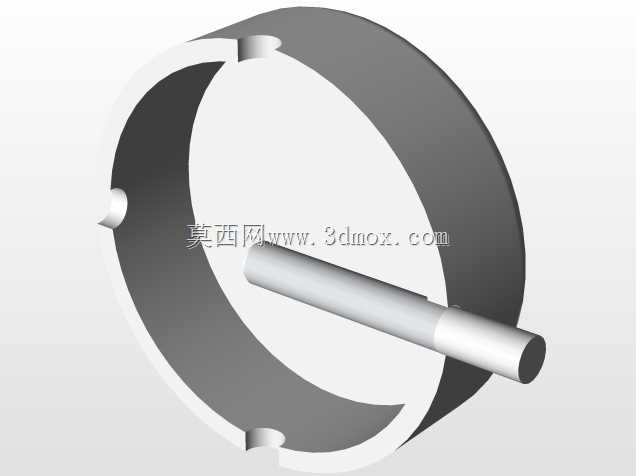

　　从功能特性上拆解，这个构件的核心功能有两个：一是靠C型的环形本体实现对配套圆柱面的径向抱紧，开口处的三个凸起定位点，不是随便加上去的装饰结构，而是用来和被夹持件上的定位槽配合，防止抱紧后出现周向打滑，很多新手建模时容易忽略这几个小凸台，实际装配后就会发现夹持力够了但定位不准，受力稍大就会转位；二是横向贯穿的销轴结构，一方面是作为整个构件的转动枢轴，让环形本体可以绕销轴完成小角度的开合动作，实现抱合和松开的状态切换，另一方面销轴两端的光轴段可以直接穿入安装基座的预留孔里，不需要额外做轴端固定结构，靠基座孔的公差配合就能完成轴向限位，减少了紧固件的使用数量，装配效率能提不少。

　　说到设计思路，做这个结构的时候最先要敲定的是环形本体的开口角度，开口太小的话，装配时需要的撑开变形量太大，超过材料的屈服极限就会出现永久变形，下次再用就抱不紧了；开口太大的话，抱紧时的接触弧长不够，夹持力上不去，容易松脱。一般来说这类采用普通碳素钢或者弹簧钢制作的构件，开口角度控制在30度到45度之间比较合适，既能保证装配时有足够的变形量方便卡入被夹持件，又能保证抱紧时有足够的接触面积提供摩擦力。然后是那几个定位凸台的尺寸，凸台的高度不能超过被夹持件上定位槽的深度，不然抱紧时凸台会顶死，环形本体没法完全贴住被夹持件的圆柱面，反而会让夹持力下降；凸台的倒角也很关键，装配时要靠倒角导向滑入定位槽，没做倒角的话，装配时很容易把定位槽的边缘刮毛，时间长了定位精度就掉了。

　　再讲外形尺寸和安装边界的问题，环形本体的外径不能做的太大，不然会占用过多的安装空间，尤其是在小型工装里，周边的结构件都很紧凑，外径每大5mm，可能就要调整周边三个以上零件的位置；内径的公差要严格和被夹持件的外径配合，一般选间隙配合的公差带，保证手动就能卡入，同时抱紧后的间隙不超过0.1mm，不然会出现晃动。横向销轴的直径要根据整个构件的受力大小来算，比如日常承受100N以下的径向力时，销轴直径选6mm到8mm就足够，长度要比环形本体的宽度多出4mm到6mm，两端留出足够的长度穿入安装基座的孔里，销轴和环形本体的连接位置要做在环形本体的对称中心线上，不然开合的时候会出现偏载，时间长了销轴会弯，环形本体也会出现不对称变形。安装的时候要注意，销轴穿入后，环形本体的开合平面要和安装基座的平面保持平行，不然转动的时候会出现卡滞，开口处的定位凸台要对准被夹持件的定位槽，不能偏斜，不然抱紧后会出现应力集中，凸台根部容易断裂。另外还要考虑使用时的受力方向，环形本体的抱紧力方向要和主要受力方向垂直，这样能最大化摩擦力的作用，减少凸台承受的剪切力，延长构件的使用寿命。很多人做这类结构的时候容易忽略材料的弹性模量，选了太硬的材料，开口处容易裂，选了太软的材料，抱紧几次就变形，一般日常工况下选65Mn弹簧钢做淬火处理是比较稳妥的，既有足够的弹性保证开合后回弹，又有足够的硬度保证凸台和销轴的耐磨性。
