开口式可调滑动轴承三维结构设计

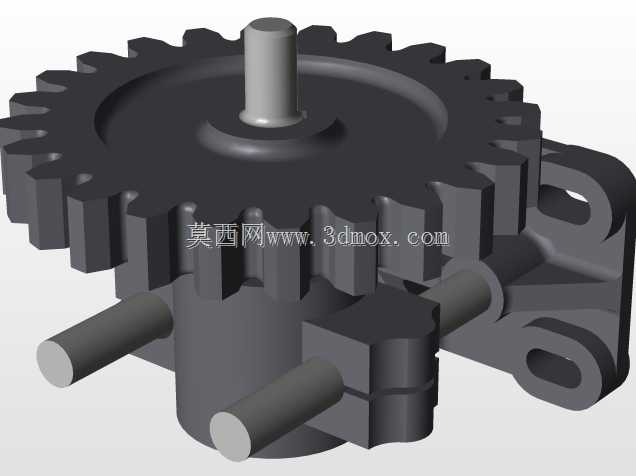

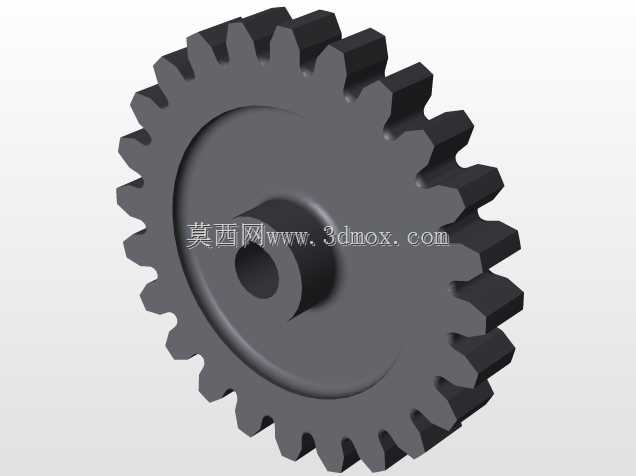

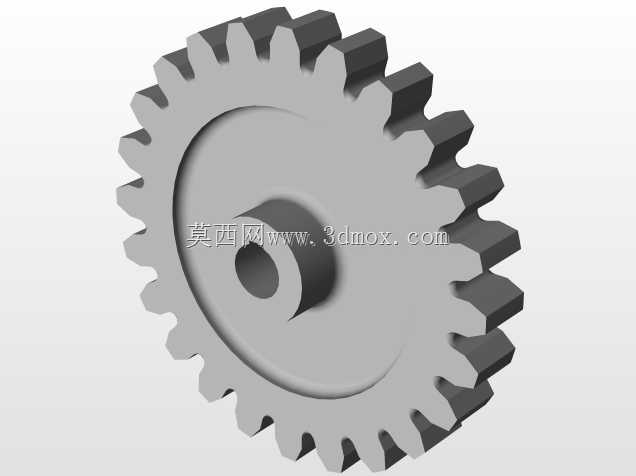

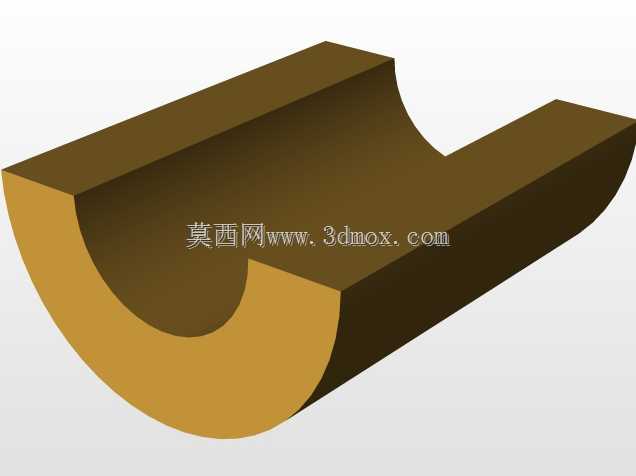

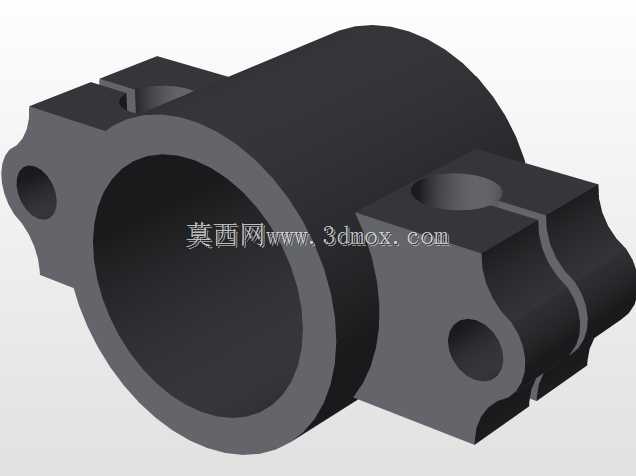

　　在中小载荷传动系统的运维场景里，可调轴承的应用占比一直不低，尤其是那些长期运行后轴颈存在微量磨损、需要定期调整支承间隙的输送线、轻工机械传动工位，这类开口式可调滑动轴承的适配性远高于固定间隙的标准轴瓦。不同于整体式滑动轴承一旦磨损就必须整体拆换的设计，这款可调轴承采用半开口分体式结构，下半部分为圆弧承载面，上半部分预留了开口调整空间，可通过配套的压紧调节组件改变轴瓦的抱紧间隙，补偿长期运行产生的磨损量，延长部件的整体更换周期，降低产线运维的备件成本。从实际工况适配来看，这类轴承主要承受径向载荷，适用于转速不超过1500r/min、载荷平稳无强冲击的传动部位，比如带式输送机的托辊支承端、小型搅拌设备的传动轴支承位、老式机床的进给轴辅助支承点，在一些安装空间受限、无法频繁拆解轴承座的工位，这种可调结构的优势会更突出，运维人员不用完全拆卸传动端的联轴器或者带轮，仅通过调整压紧件的预紧力就能完成间隙校准，大幅缩短设备停机维护的时长。从设计逻辑上拆解这款结构，首先是承载面的圆弧曲率设计，内圆弧面的粗糙度需要控制在Ra1.6以下，保证和轴颈接触时的摩擦系数处于合理区间，减少运行过程中的发热损耗；外轮廓的直边结构是为了适配安装座的定位槽，避免轴承在运行过程中出现周向转动，两侧的平直端面可以和安装座的定位挡边贴合，限制轴向窜动的位移量。开口槽的位置设计在非主要承载区，也就是轴承的上部区域，这个位置在轴承受载时的应力水平最低，

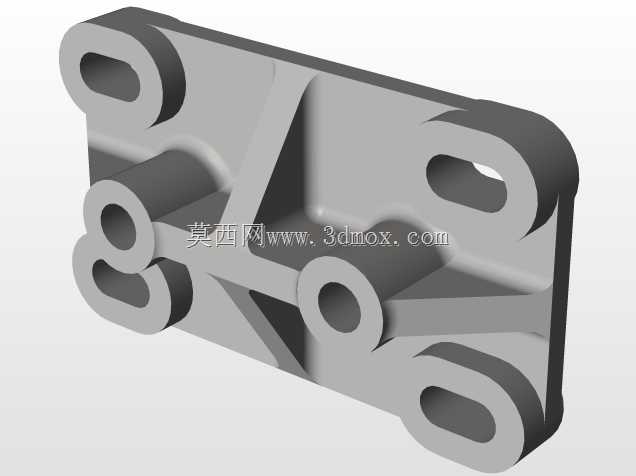

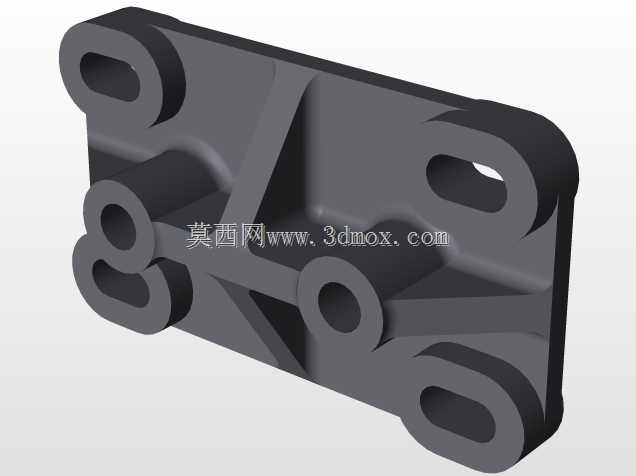

　　开设调整槽不会大幅降低整体的结构强度，同时能让调整时的形变集中在开口位置，保证下半部分承载圆弧的圆度不会因为间隙调整出现过度变形，避免出现局部应力集中导致的异常磨损。关于安装边界的尺寸设计，这类可调轴承的轴向宽度一般要比配套轴颈的直径大1.2到1.5倍，保证足够的支承接触面积，降低接触面的比压；外轮廓的安装定位尺寸需要和配套的轴承座槽位采用H7/h6的间隙配合，既方便安装时的推入就位，也不会因为间隙过大导致运行时出现振动。内圆弧的直径公差需要根据设计间隙确定，一般初始安装间隙控制在轴颈直径的千分之一到千分之一点五之间，预留出运行磨损后的调整余量，开口槽的宽度一般设置在3到8毫米区间，根据轴承的整体尺寸缩放，

　　保证调整时的形变范围可以覆盖至少0.5毫米的磨损补偿量，满足常规工况下1到2年的运维调整需求。在建模过程中需要特别注意几个结构细节：一是内圆弧面和两端端面的过渡处要做0.5到1毫米的倒角，避免安装时刮伤轴颈表面，也能储存少量润滑脂，改善启动阶段的摩擦条件；二是开口槽的根部要做圆角过渡，避免应力集中导致的疲劳开裂，毕竟每次调整间隙时槽根位置都会承受一定的交变应力，圆角处理能大幅提升结构的疲劳寿命；三是外轮廓的安装面要保证平面度要求，和轴承座贴合的平面平面度误差不能超过0.02毫米，避免安装后出现轴承偏斜，导致轴颈和轴瓦的接触面积不足，出现局部偏磨的问题。从实际选型的角度来说，选用这类可调轴承的时候，需要先核算支承位的径向载荷大小，

　　确认轴瓦材料的许用比压满足工况要求，常规的锡青铜材质轴瓦许用比压在15MPa左右，完全可以覆盖大部分轻工、输送类设备的载荷需求；如果是有一定腐蚀环境的工位，还可以更换为铝青铜或者镶嵌固体润滑剂的材质，提升工况适配性。另外在安装调试的时候，调整间隙不能一次性压得过紧，要手动盘动传动轴，保证转动灵活无卡滞，间隙过小会导致运行时摩擦温升过高，出现烧瓦的问题，间隙过大则会导致传动振动增大，影响设备的运行精度。这类结构的建模过程中，不需要做过度的工艺简化，要把开口槽、过渡圆角、安装定位面的细节都还原到位，方便后续做有限元应力分析的时候，准确核算不同调整量下的结构应力分布，也能直接导出工程图用于生产加工，减少后续的图纸修改工作量。
