重型卡车报废拆解支撑工装结构设计

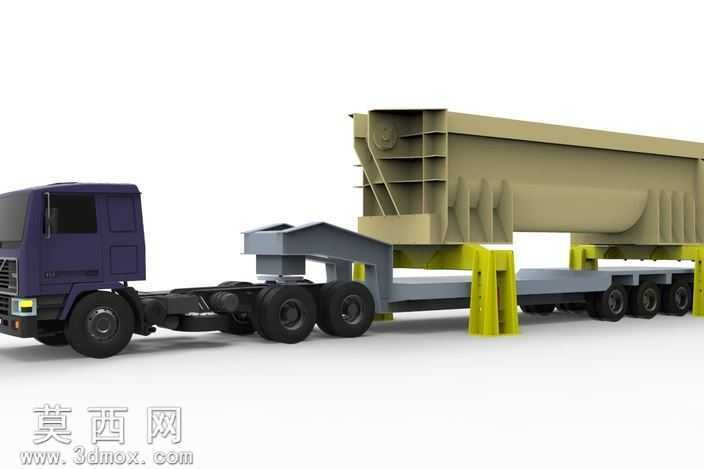

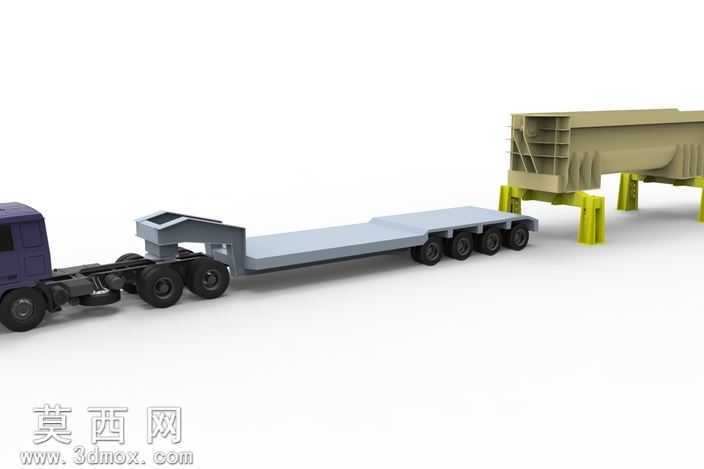

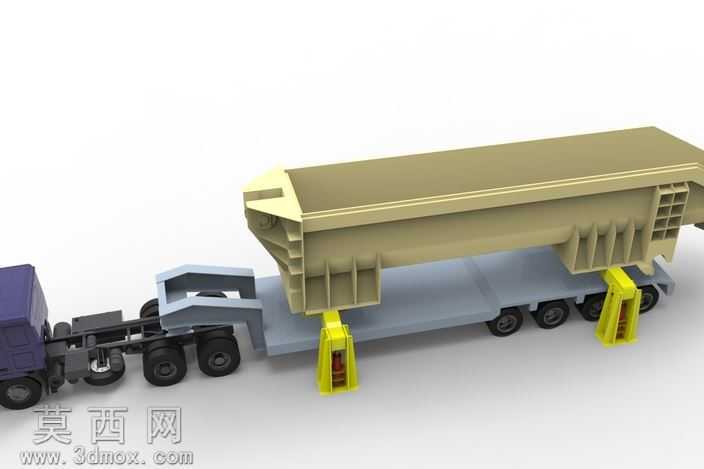

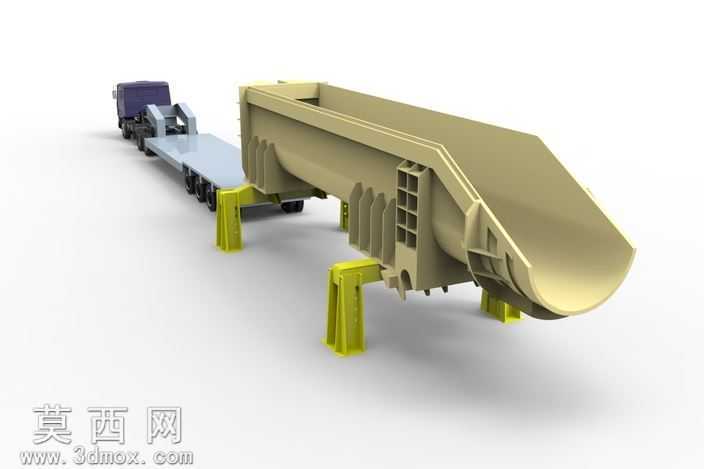

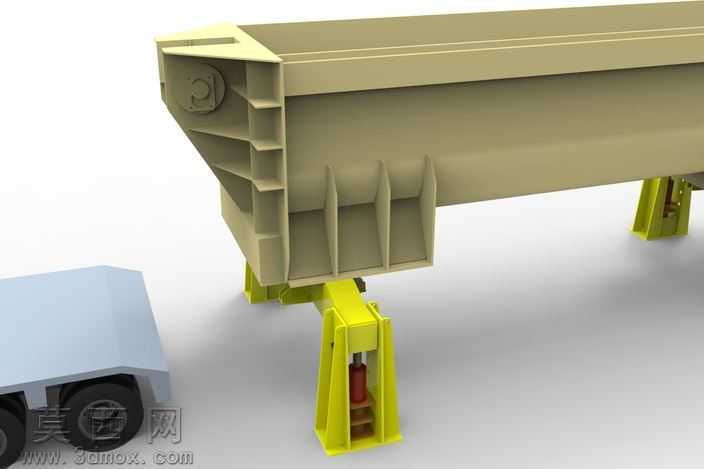

本作品为重型卡车报废拆解作业场景的支撑工装三维建模设计，整体建模过程严格遵循实际拆解作业的工况需求展开，在三维软件环境中首先完成整体比例的框架搭建，以重型卡车货厢的常规尺寸、拆解作业的支撑高度需求为基准，确定工装的整体布局。模型主体包含待拆解的卡车货厢段与配套的液压支撑工装两大部分，货厢部分采用实体建模方式还原了重型自卸车货厢的加强筋结构，在货厢的端部、底部受力位置逐一构建了纵横交错的加强肋结构，准确复刻了实际货厢为承载重载设计的箱型梁结构，建模过程中对筋板的厚度、排布间距、焊接连接位置都做了精细化处理，避免出现结构失真的问题。配套的支撑工装采用剪式液压支撑结构设计，主体支撑臂采用高强度钢材的材质设定，在渲染环节为支撑臂赋予了醒目的亮黄色工程漆材质，表面添加了轻微的漆面颗粒质感与金属反光特性，还原工业工装的真实外观；支撑内部的液压油缸部分采用金属镀铬材质设定，调整反射参数模拟油缸活塞杆的光滑金属表面，底座部分做了加宽处理，建模时添加了底部的防滑垫板结构，保证支撑状态的稳定性。在结构设计思路上，该支撑工装针对卡车报废拆解时的举升需求，设置了可调节的支撑高度，支撑顶部与货厢底部的接触位置设计了适配的卡接结构，避免支撑过程中出现滑脱风险；货厢模型部分还原了端部的铰接连接结构，准确呈现货厢与底盘连接位置的结构特征，方便拆解作业的流程演示。渲染环节采用工作室均匀布光方案，主光源从侧上方投射，辅助光源补全暗部细节，开启环境光遮蔽效果突出结构的层次感，对货厢部分赋予了工程常用的军绿色哑光漆材质，表面添加轻微的使用磨损痕迹，贴合报废车辆的实际状态，旁边搭配的半挂底盘段模型还原了多轴重载轮胎、底盘车架的结构，完整呈现拆解作业时的支撑工位状态，整个模型的结构逻辑清晰，各部件的装配关系准确，可用于报废车辆拆解工位的方案演示、工装结构的优化验证使用。
