机器人四轮驱动同步带驱动轮组结构

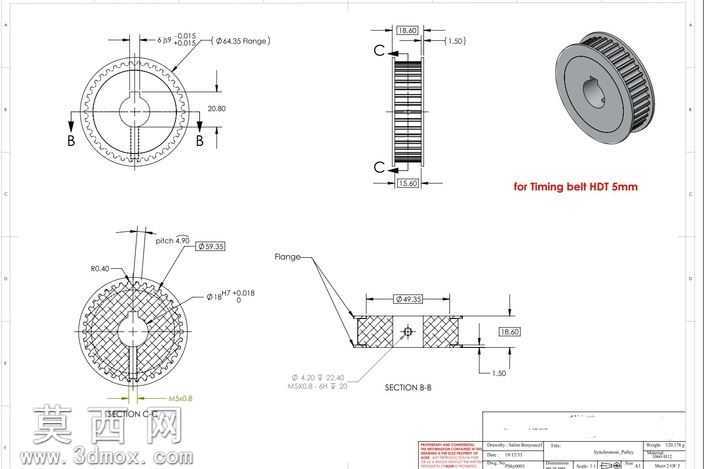

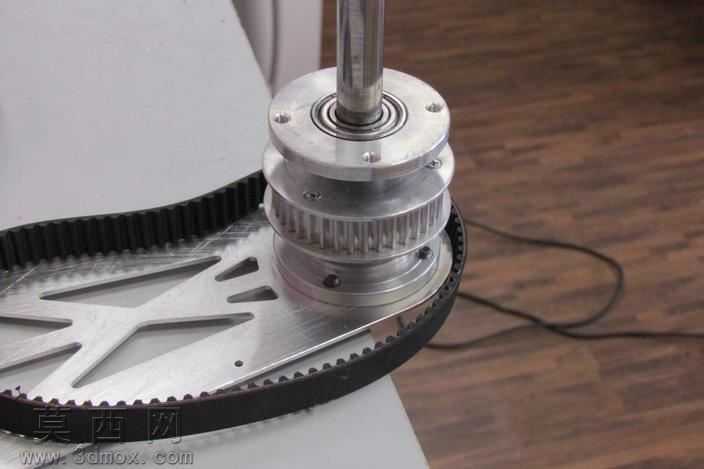

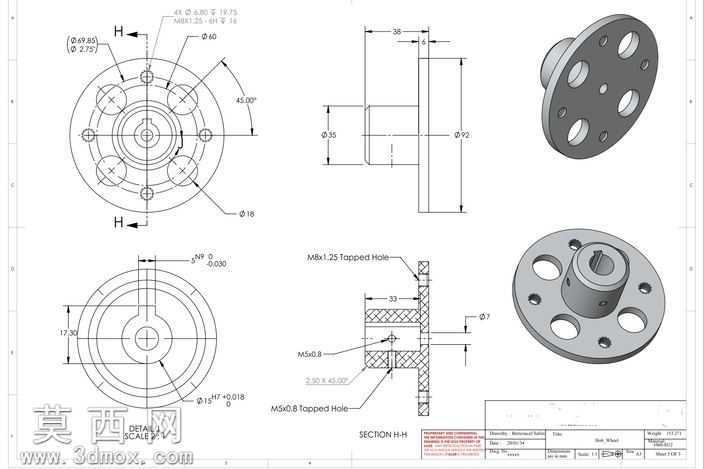

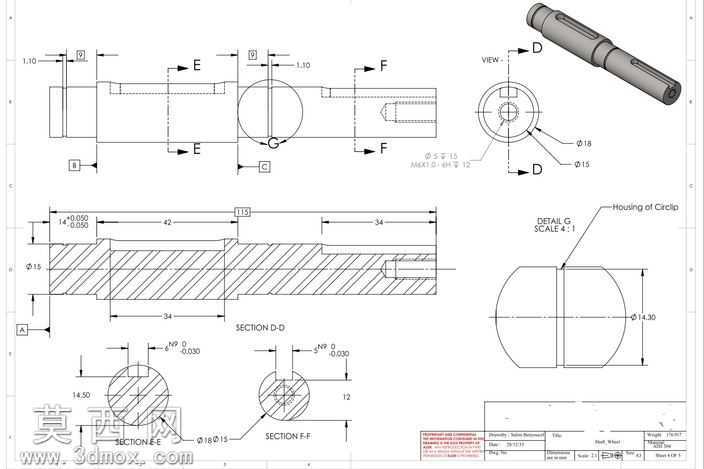

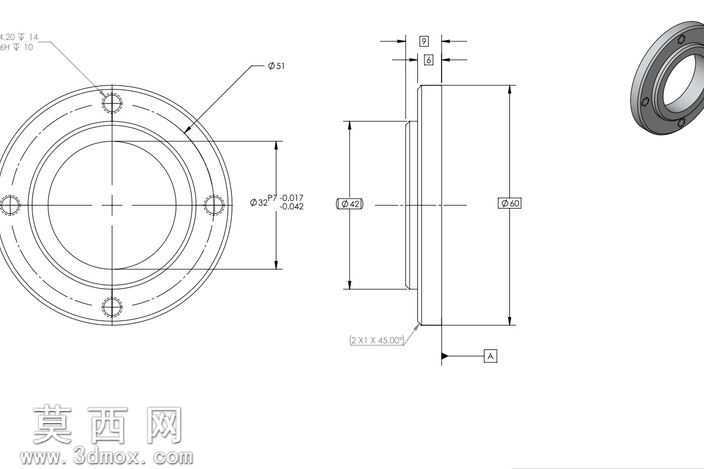

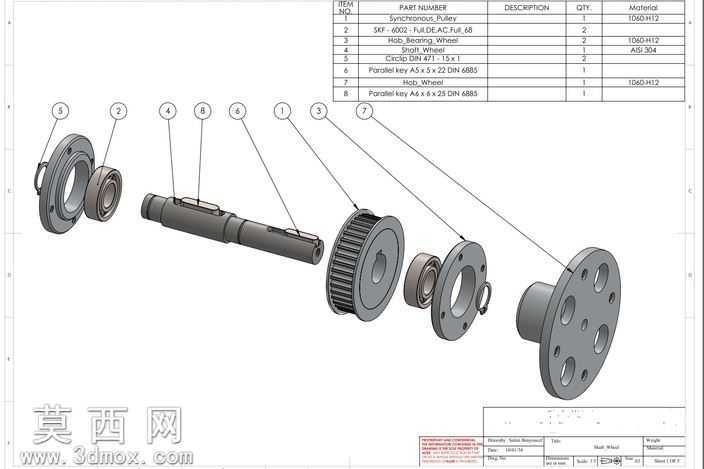

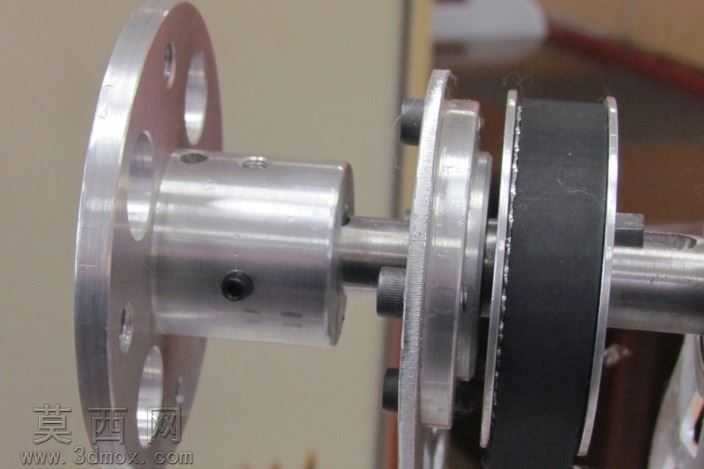

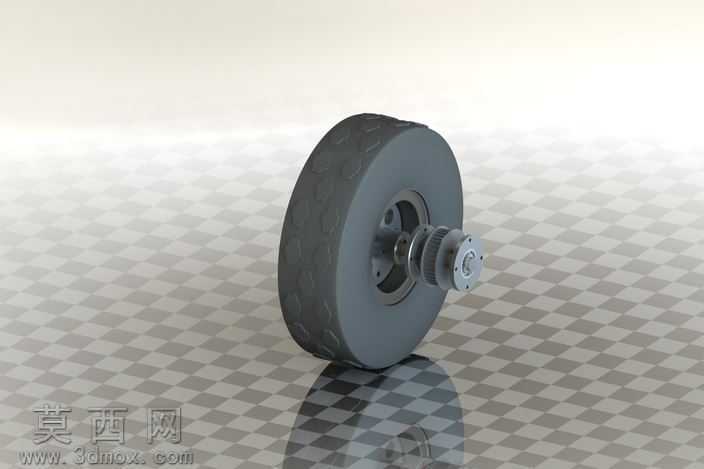

本模型为机器人四轮驱动系统的单组驱动轮装配结构，采用三维参数化建模方式完成全零件建模与虚拟装配，完整还原了HTD5M同步带传动驱动轮的全部组成构件。建模过程中首先依据传动载荷需求确定各零件的核心尺寸参数，以中心传动轴为装配基准依次搭建各配合构件：轴体采用阶梯轴结构设计，不同轴段分别匹配同步带轮、支撑轴承、安装法兰、端盖以及输出轮毂的配合公差，所有轴肩、退刀槽、键槽、卡簧槽等工艺结构均按照机械加工规范进行建模还原，保证模型具备实际生产参考价值。同步带轮部分严格遵循HTD5M齿形标准绘制齿廓，齿距、齿高、齿顶圆角等参数完全匹配5毫米节距同步带的啮合要求，轮体的减重孔、安装定位孔均做对称阵列处理，保证传动过程的动平衡性能。两侧支撑轴承采用标准深沟球轴承建模，内圈与轴段过盈配合、外圈与法兰安装座过渡配合的装配关系在模型中清晰呈现，法兰安装座设计有吊装环结构与均布安装孔，可直接将整套驱动轮组固定在机器人底盘的安装位上。输出轮毂采用多孔法兰盘结构，可通过紧固件直接与行走轮体连接，轮毂与轴端采用平键传递扭矩，轴端设置锁紧挡圈防止轮毂轴向窜动。渲染阶段针对不同零件赋予对应材质：轴类零件采用调质钢哑光金属材质，同步带轮采用45号钢发黑处理材质，轴承内外圈采用轴承钢高亮金属质感、滚动体与保持架做区分渲染，法兰与轮毂采用铝合金阳极氧化质感，各零件的边缘倒角、表面粗糙度差异均通过材质参数调整实现真实还原。整套模型的装配约束完全按照实际装配逻辑设置，可实现转动副的运动仿真，清晰展示动力从传动轴输入、经同步带轮啮合传递、最终由轮毂输出带动行走轮转动的完整传动路径，设计上兼顾了传动精度、结构紧凑性与安装维护便利性，可直接用于小型四轮驱动移动机器人的底盘传动方案参考，也可作为同步带轮传动结构的教学演示模型使用。
