多款立式手动快速夹紧夹具结构设计

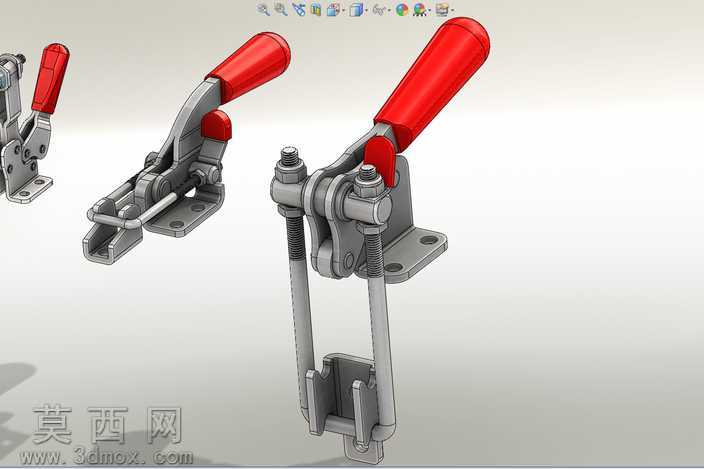

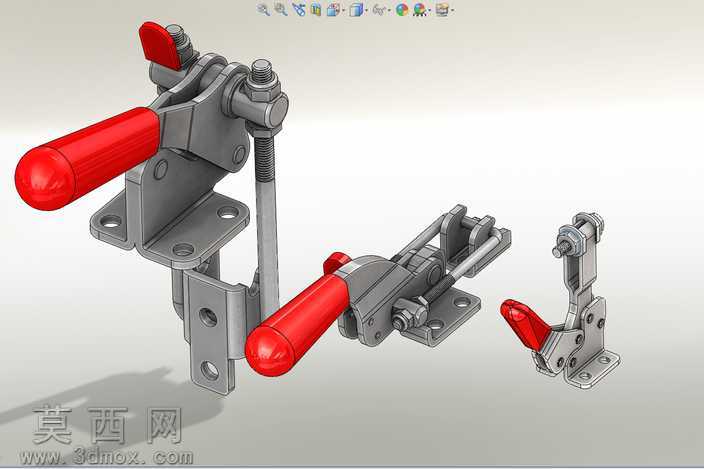

本套模型为三款不同规格的立式手动快速夹紧夹具，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工公差配合标准，对每个零件的尺寸、装配关系进行了精准定义，确保模型可直接用于工程参考与二次设计。模型渲染阶段采用金属材质与工程塑料材质分层赋色，主体金属结构件赋予哑光冷轧钢材质，调整金属粗糙度参数模拟真实冲压、机加工后的金属表面质感，手柄部分赋予红色硬质工程塑料材质，添加细微的颗粒纹理模拟胶木手柄的防滑触感，渲染时采用柔和的工作室三点布光，通过主光、辅光、轮廓光的搭配清晰呈现夹具的结构层次与零件轮廓，避免阴影过重遮挡装配细节。三款夹具分别对应不同的夹持行程与压紧力规格，从结构上看均采用连杆肘节自锁原理，通过手柄驱动多组连杆机构越过死点位置实现夹紧状态的机械自锁，无需额外施加持续外力即可保持稳定的压紧力，避免加工或使用过程中出现松脱问题。设计过程中充分考虑了实际使用的人机交互需求，将操作手柄设置在符合人体工学的操作角度，手柄长度经过力矩计算优化，确保操作人员仅需施加较小的握力即可完成夹紧与松开动作，降低长时间操作的疲劳感；底座部分设计了多组标准化安装孔位，可适配不同的工作台安装需求，压头部分预留了调节螺杆结构，可根据被夹持工件的厚度差异灵活调整压紧行程，适配不同尺寸的盖子、门扉、容器类工件的快速装夹需求。建模时对活动铰接部位进行了间隙预留，模拟真实零件的装配活动空间，避免出现运动干涉问题，所有铰接轴、复位弹簧、锁紧螺母等标准件均按照国标尺寸建模，还原真实夹具的装配逻辑，清晰展示了快速夹具从松开状态到夹紧状态的运动过程，可用于工装设计参考、机械原理教学演示以及相关设备的配套夹具选型参考，结构设计兼顾了可靠性、操作便捷性与安装通用性，能够满足多场景下的快速夹紧定位需求。
