轨道终端滑动式钢轨缓冲止挡结构

　　在厂矿专用线、货运场站、港口铁路支线以及车间内部轨道运输线路的终端位置，钢轨缓冲器是不可或缺的安全防护部件，核心作用是承接低速滑行或制动失效的轨道车辆，通过渐进式吸能过程抵消车辆剩余动能，避免车辆直接撞击刚性终端结构造成脱轨、设备损毁甚至人员伤亡的事故。区别于传统固定式车挡的刚性碰撞逻辑，这款滑动式缓冲结构采用卡轨式安装设计，整体底座通过多组高强度卡板与钢轨轨腰、轨底侧面紧密贴合，无需在轨道基础上做大规模混凝土浇筑或打孔锚固，安装时仅需将整体结构沿轨面推送至预设终端位置，锁紧卡轨组件即可完成部署，对于临时线路、经常调整作业范围的厂区轨道来说，这种安装方式能大幅降低施工周期与改造成本。

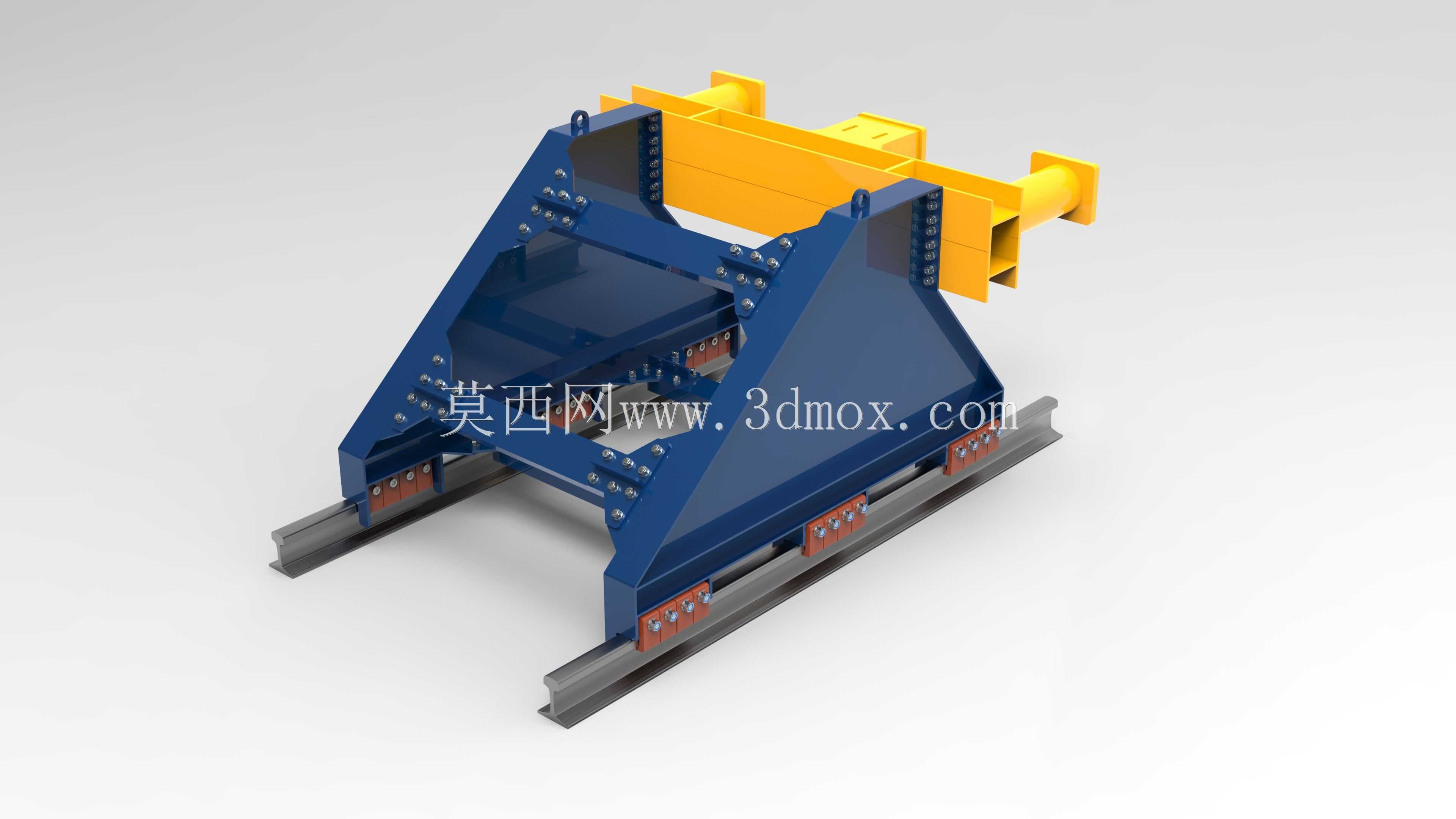

　　从结构设计逻辑来看，该缓冲装置采用分体式受力框架，蓝色主体承载架为焊接箱型梁结构，材料选用低合金高强度结构钢，焊缝处做了坡口满焊处理，整体框架的抗冲击载荷能力按照对应轨道额定运行车辆的1.5倍最大动能做冗余设计，框架底部设置的多组卡轨组件，每组都配有耐磨阻尼块，当车辆撞击前端黄色承撞头时，冲击力首先通过承撞头内部的楔形传力块分散到两侧导向梁，再传递到主体承载架，此时卡轨组件与钢轨之间的滑动阻尼会逐步消耗动能，带动整个缓冲器沿钢轨滑动一段距离，整个吸能过程无刚性硬接触，能将撞击瞬间的峰值冲击力降低60%以上，避免车辆底盘结构因瞬间冲击产生变形。

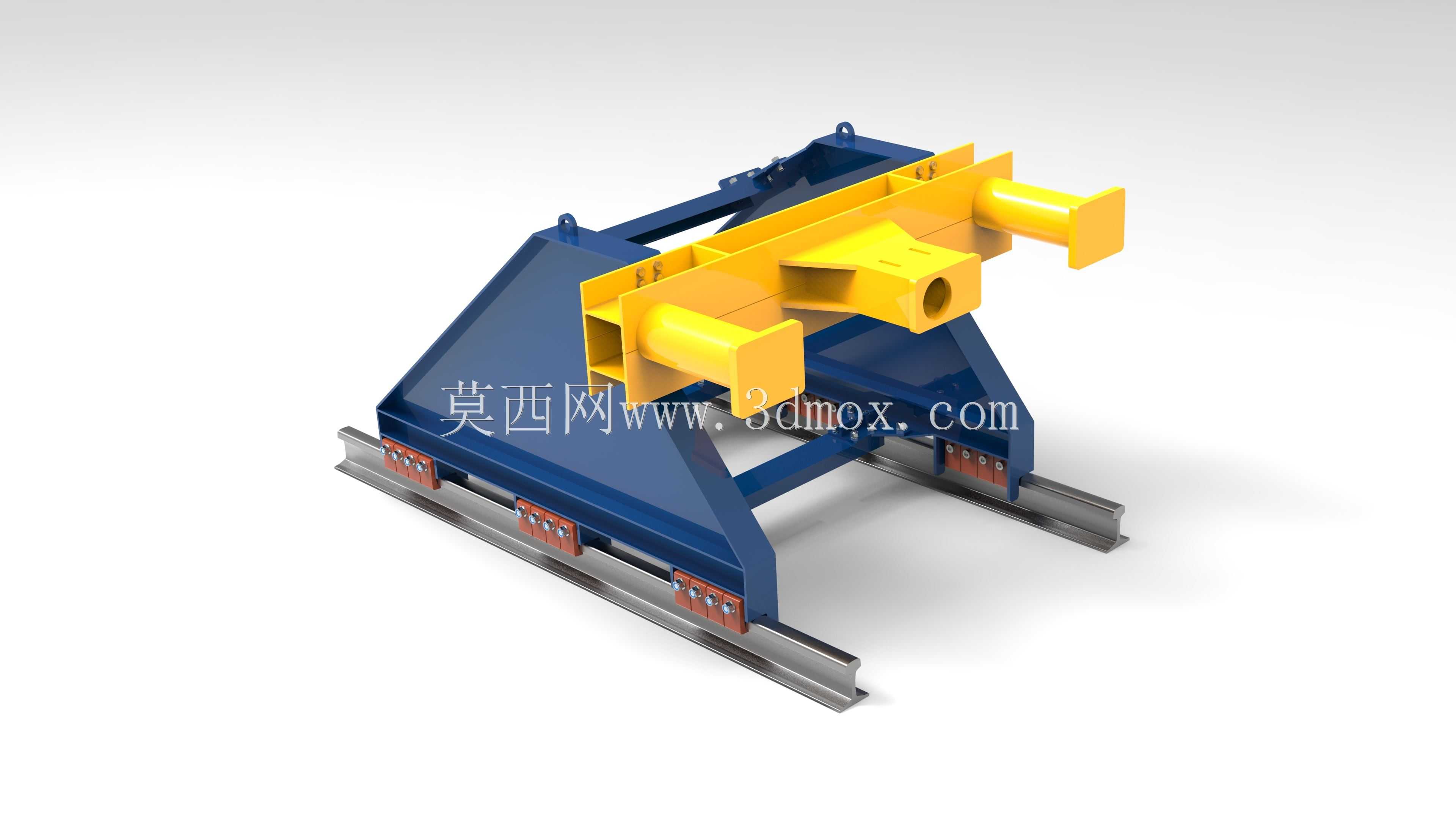

　　前端黄色承撞部件采用对称式双凸台设计，两个圆柱形凸台的间距与轨道车辆的车钩缓冲座中心距完全匹配，撞击时凸台可直接嵌入车钩两侧的限位槽内，避免撞击过程中出现滑脱、偏载的情况，承撞头与主体框架之间设置了可更换的吸能块安装位，日常维护时仅需更换压溃变形的吸能单元即可快速恢复设备防护能力，无需整体更换框架结构。主体框架的斜向支撑梁采用三角形稳定布局，从底座前端一直延伸到承撞头安装位的背部，将纵向冲击力沿斜向分解到整个底座平面，避免应力集中在焊缝连接处，框架顶部设置的吊装耳板开有标准吊装孔，方便现场使用叉车或起重设备快速转运、调整安装位置。

　　在安装边界适配性上，该结构可适配国内常用的43kg/m、50kg/m标准钢轨，底座两侧的卡板预留了20mm的调节余量，可根据不同轨型的尺寸差异调整锁紧行程，安装完成后整体结构的最高点距离轨面的高度不超过标准车钩中心高度的±10mm范围，承撞头的工作面与轨道中心线垂直度公差控制在1/1000以内，保证撞击时受力方向与车辆行进方向完全一致。底座底部与轨面接触的位置镶嵌了耐磨铜合金衬板，长期滑动摩擦下不会对钢轨顶面造成明显划伤，也避免了钢制部件直接接触产生的锈蚀粘连问题，日常巡检时仅需检查卡轨螺栓的预紧力矩、承撞头有无变形、阻尼块磨损量即可，维护门槛极低。

　　不同于液压式缓冲车挡需要定期更换密封件、补充液压油的维护需求，这款纯机械结构的缓冲装置无液压、电气等易损元件，可在-40℃到80℃的露天环境下长期稳定工作，对于北方严寒地区、港口高盐雾环境的线路终端也有很好的适配性，滑动吸能的行程可根据线路的允许制动距离做调整，常规配置下的滑动行程为1.5m到3m，可满足总重100t以内的轨道车辆以5km/h速度撞击的防护需求，若需要更高的防护等级，仅需增加阻尼块数量、延长框架长度即可完成参数升级，整体结构的模块化设计程度较高，大部分零部件都可与同系列其他规格的缓冲器通用互换。

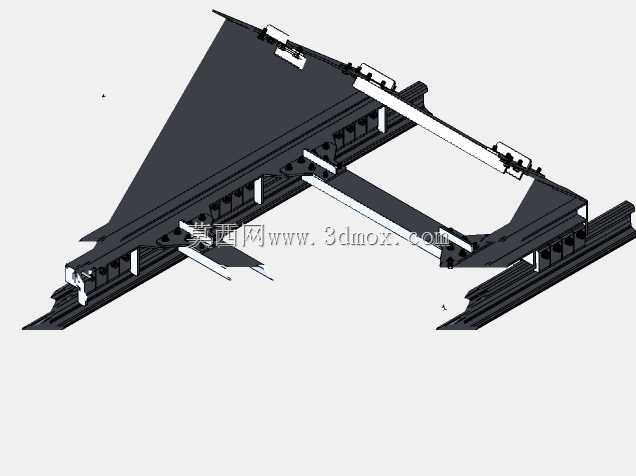

　　在三维建模过程中，该结构的所有配合面都按照实际加工公差做了间隙预留，卡轨组件与钢轨的配合面、承撞头与导向梁的滑动面都设置了合理的装配间隙，可直接导出工程图用于生产加工，模型中所有焊接结构的焊脚尺寸、螺栓规格都按照机械设计标准做了匹配，不存在干涉、壁厚不足等结构问题，对于做轨道设备选型、场站安全改造的结构工程师来说，可直接将该模型调入整体线路布局中做干涉检查、安装模拟，无需重新从零开始建模，能大幅缩短方案设计阶段的周期。
