叉车配套纸卷夹持搬运属具结构

　　该夹持机构主要面向仓储物流场景中圆柱状纸卷的装卸转运作业，适配常规内燃平衡重式叉车的前部挂装接口，可直接替换原有货叉完成属具切换，无需对叉车本体的液压、挂载结构做额外改造，适配纸卷直径覆盖常规印刷、包装行业常用的600mm至1200mm规格纸卷，单夹额定承载匹配3吨级叉车的载荷曲线，在叉车最大起升高度范围内可保持夹持力稳定，避免纸卷在起升、转运过程中出现松脱、表层纸张破损的问题。

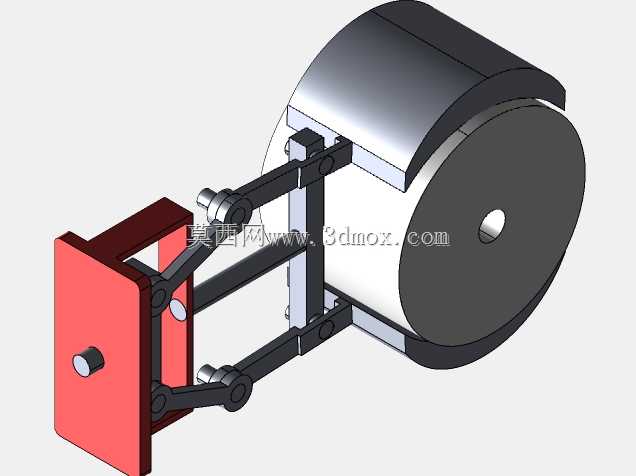

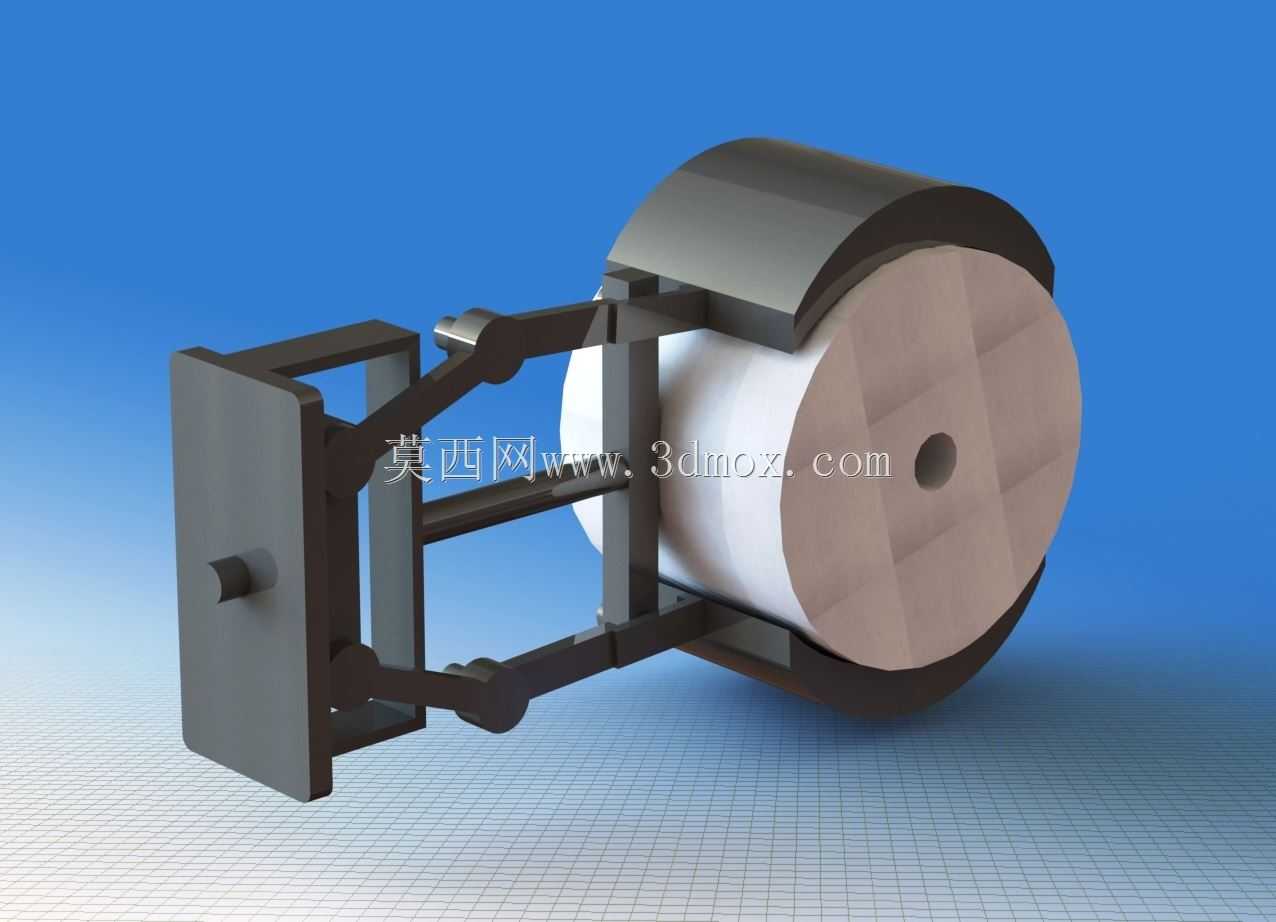

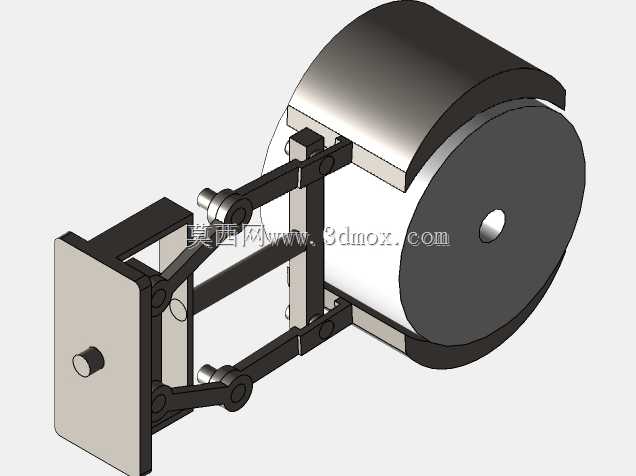

　　从结构布局来看，该属具采用单侧固定挡板配合双侧连杆联动夹臂的设计思路，固定侧挡板为整块钢板焊接成型的箱型结构，背面设置标准叉车挂装耳板，挂装耳板的开档尺寸与3吨级叉车的货叉架挂点完全匹配，安装时仅需将耳板卡入货叉架的挂接槽，插入安全销即可完成固定，整体安装边界的厚度控制在280mm以内，不会过多占用叉车的载荷中心距，避免属具自重过度影响叉车的实际承载能力。夹臂部分采用双组平行四连杆机构，驱动端预留液压油道接口，可直接接入叉车的第三组附加液压油路，通过叉车驾驶室内的操纵杆即可控制夹臂的开合动作，连杆铰接点全部采用自润滑衬套配合销轴的连接形式，日常作业中无需频繁加注润滑脂，可适应仓储车间内多粉尘的作业环境，减少铰接点的磨损卡滞概率。

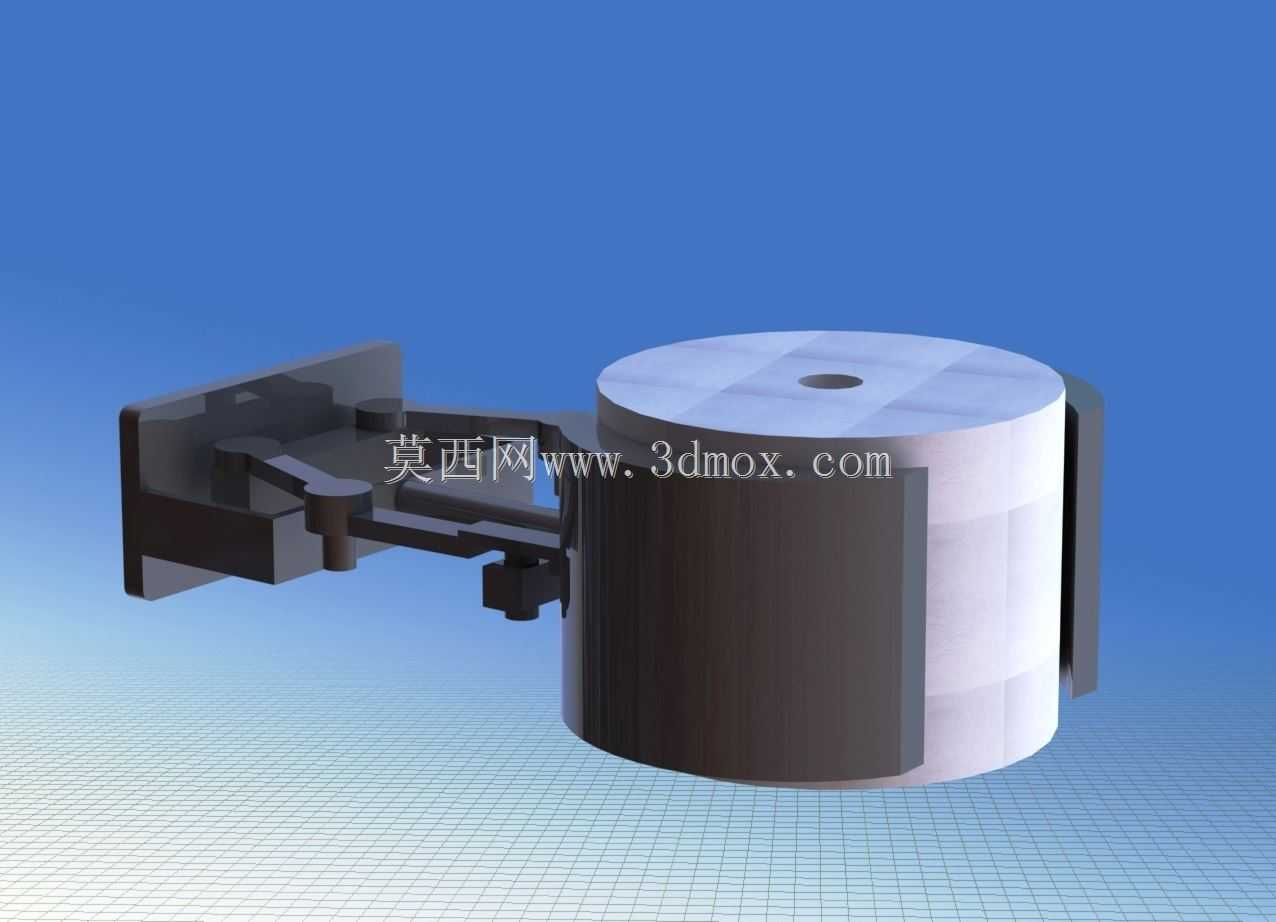

　　夹臂与纸卷接触的弧形托块表面做了圆弧面处理，弧度匹配常用纸卷的外圆曲率，接触面上预留了防滑垫安装槽，可粘贴聚氨酯防滑垫，增大与纸卷端面、外圆面的接触摩擦力，同时避免刚性金属面直接挤压纸卷造成纸张褶皱、端面破损。夹臂的开合行程通过连杆的运动极限做机械限位，最大开合距离可适配1200mm直径的大规格纸卷，最小闭合距离可夹持600mm直径的小纸卷，夹持过程中两侧夹臂始终保持平行运动，不会出现夹臂偏斜导致纸卷受力不均的问题，夹持力可通过叉车附加油路的溢流阀做调整，针对不同克重、不同卷绕紧密度的纸卷，可灵活调整夹持压力，避免压力过大压溃纸卷内芯，或是压力过小导致转运过程中纸卷滑落。

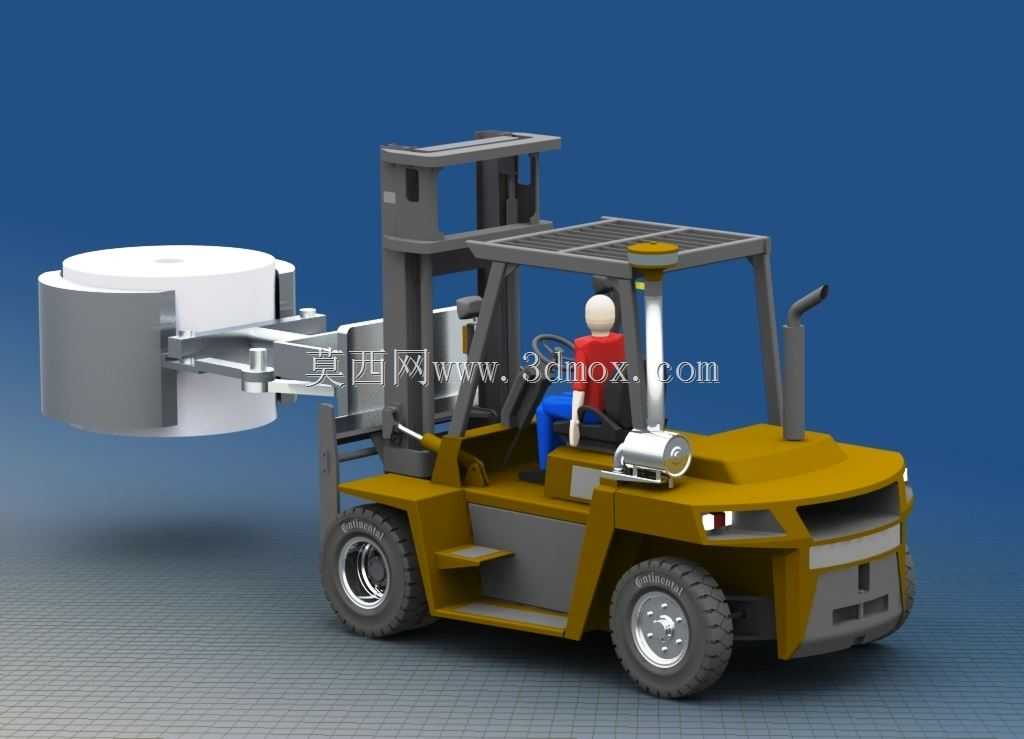

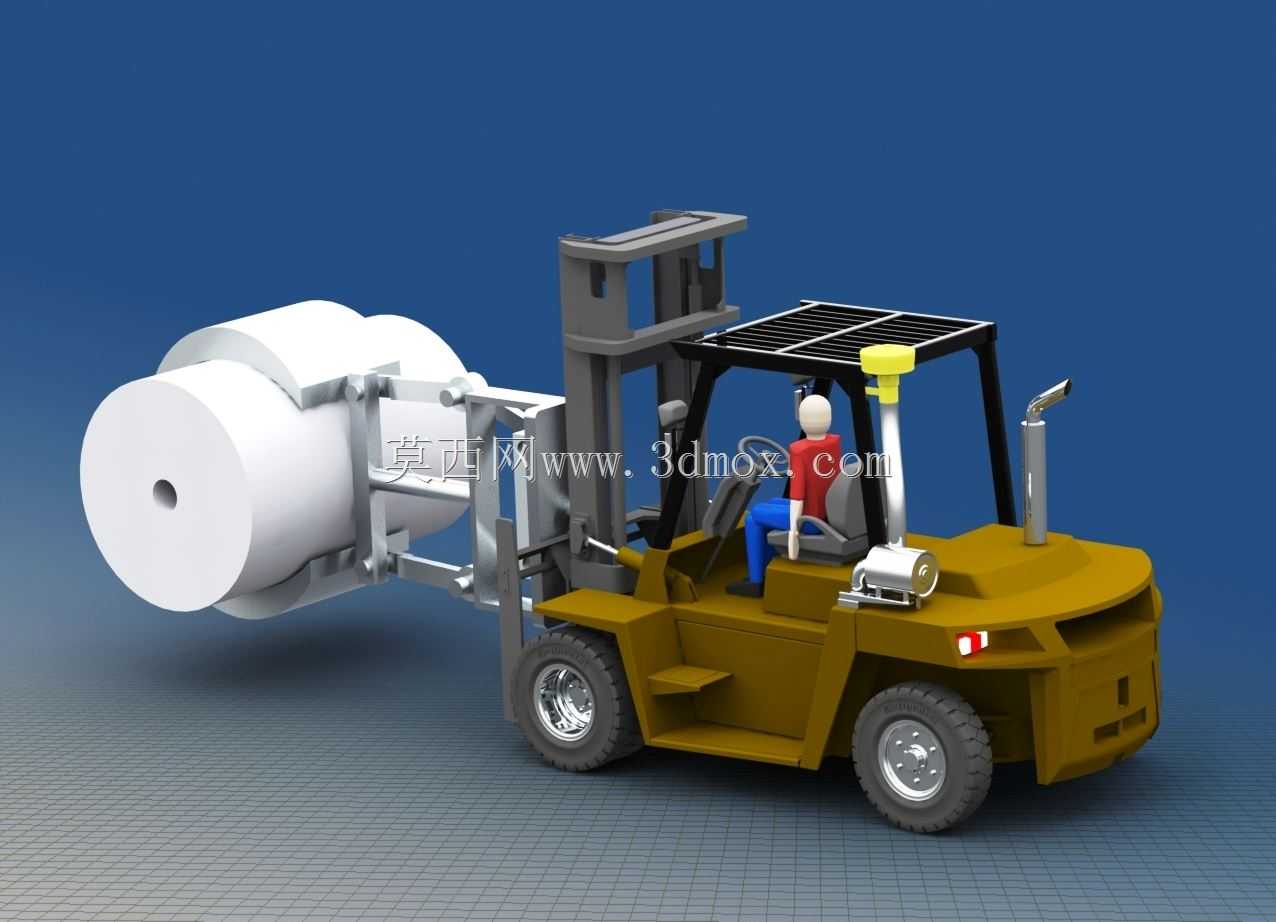

　　在实际作业场景中，该属具可完成纸卷从货车车厢到仓库货架、或是从生产线下线工位到暂存区的转运堆垛作业，相比传统的货叉托举搬运方式，无需额外使用托盘承载纸卷，可直接夹持纸卷的外圆完成起升，减少了托盘的采购与维护成本，同时也降低了作业人员手动调整纸卷位置的劳动强度，单次搬运作业的效率相比传统货叉作业可提升40%以上。结构设计过程中，所有受力构件均通过有限元应力校核，夹臂在满载夹持状态下的最大变形量控制在1.2mm以内，不会出现夹臂变形导致纸卷夹持不稳的问题，固定挡板与夹臂的连接部位做了加强筋焊接处理，可承受转运过程中急停、转向带来的横向冲击载荷，避免焊缝开裂、构件变形的故障出现。

　　该属具的整体重心在挂装状态下与叉车货叉架的中心重合，不会出现偏载问题，作业过程中叉车的转向稳定性与原有货叉状态基本一致，驾驶员无需额外适应属具带来的重心偏移。夹臂的铰接销轴设置了防尘密封圈，可阻挡仓储环境中的纸粉、灰尘进入铰接摩擦面，延长衬套与销轴的使用寿命，日常维护仅需定期检查销轴的固定螺栓松紧度、防滑垫的磨损情况即可，整体维护成本较低，适合印刷、造纸、包装等需要频繁转运圆柱状纸卷的行业场景使用，也可通过更换弧形接触块的形式，适配其他圆柱状卷料比如钢卷、薄膜卷的夹持搬运作业，具备一定的通用适配能力。
