铃木GSXR1100摩托车整流罩外观结构设计

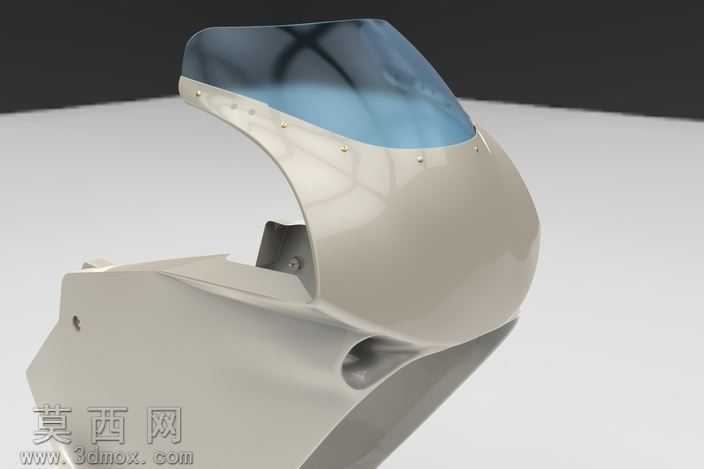

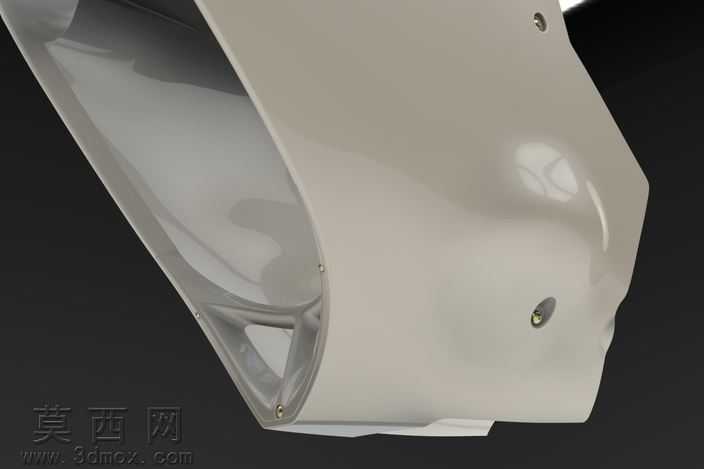

本作品为铃木GSXR1100车型1992年款的前部整流罩三维设计模型，建模阶段以实车扫描获取的点云数据为基础，在三维建模软件中通过曲面拉伸、放样、曲率匹配等操作完成主体曲面构建，严格还原初代无侧通风口版本的造型特征，精准控制曲面间的G2连续过渡，保证整体外观线条流畅贴合原车空气动力学设计逻辑。模型完整还原了整流罩与前风挡的装配衔接结构，风挡区域采用独立曲面分层设计，预留了与风挡支架连接的安装点位，整流罩主体表面均匀排布对应原车固定螺栓的安装孔位，孔位深度、孔径参数完全匹配实车装配公差要求，同时还原了整流罩下部与车架衔接的内凹避让结构，保证安装时不会与车把、转向机构产生运动干涉。材质渲染阶段，整流罩主体采用哑光浅灰ABS工程塑料材质，调整材质粗糙度、反射率参数还原原厂注塑外壳的细腻质感，风挡部分采用半透明浅蓝色聚碳酸酯材质，添加轻微的折射与磨砂效果模拟长期使用后的风挡质感，渲染场景采用简洁的影棚环境，通过三点布光突出整流罩的曲面起伏与结构转折，清晰展现各部分的造型细节。设计过程中针对初代版本无侧腮通风口的特征做了重点还原，对整流罩前部的迎风面弧度、侧部的收腰线条都做了曲率校验，保证造型与原车一致，模型整体为实体曲面结构，无破面、重叠面等建模问题，可直接用于3D打印验证、改装件开模参考、机车外观改装效果演示等场景，也可作为摩托车外观设计教学的参考案例，帮助学习者掌握大曲面覆盖件的建模技巧与装配结构设计逻辑。
