管路用磁性过滤装置结构设计

在液压润滑、燃油输送、小型工业流体循环管路的运维场景中，铁磁性磨屑、焊渣、金属锈蚀颗粒是造成阀件卡滞、泵体磨损、喷嘴堵塞的核心诱因，这类微米级铁磁杂质很难通过普通过滤网拦截，且会在管路内随流体循环持续累积，逐步扩大元件磨损范围。这款磁性过滤装置的设计，正是针对小管径流体系统的铁磁杂质去除需求，可直接串接在管路支路或主回路中，无需额外增设复杂旁通结构，适配低压流体输送工况的杂质拦截需求。

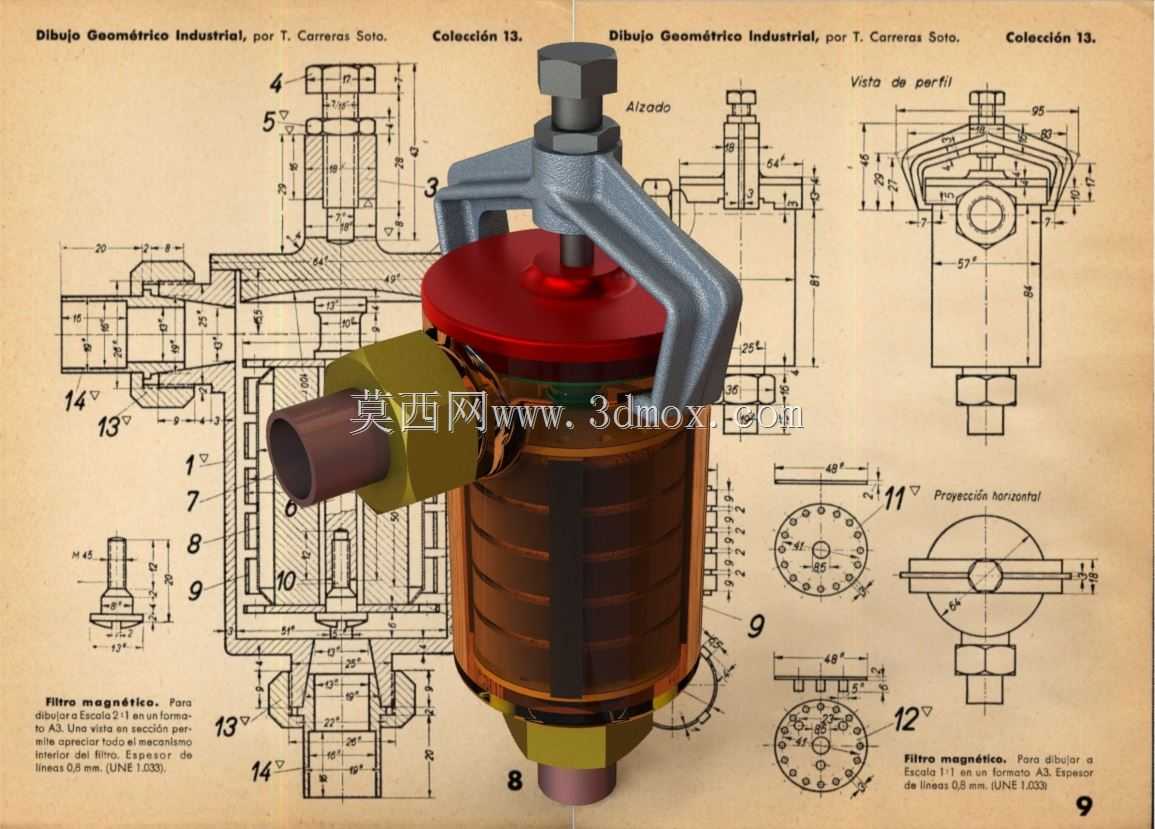

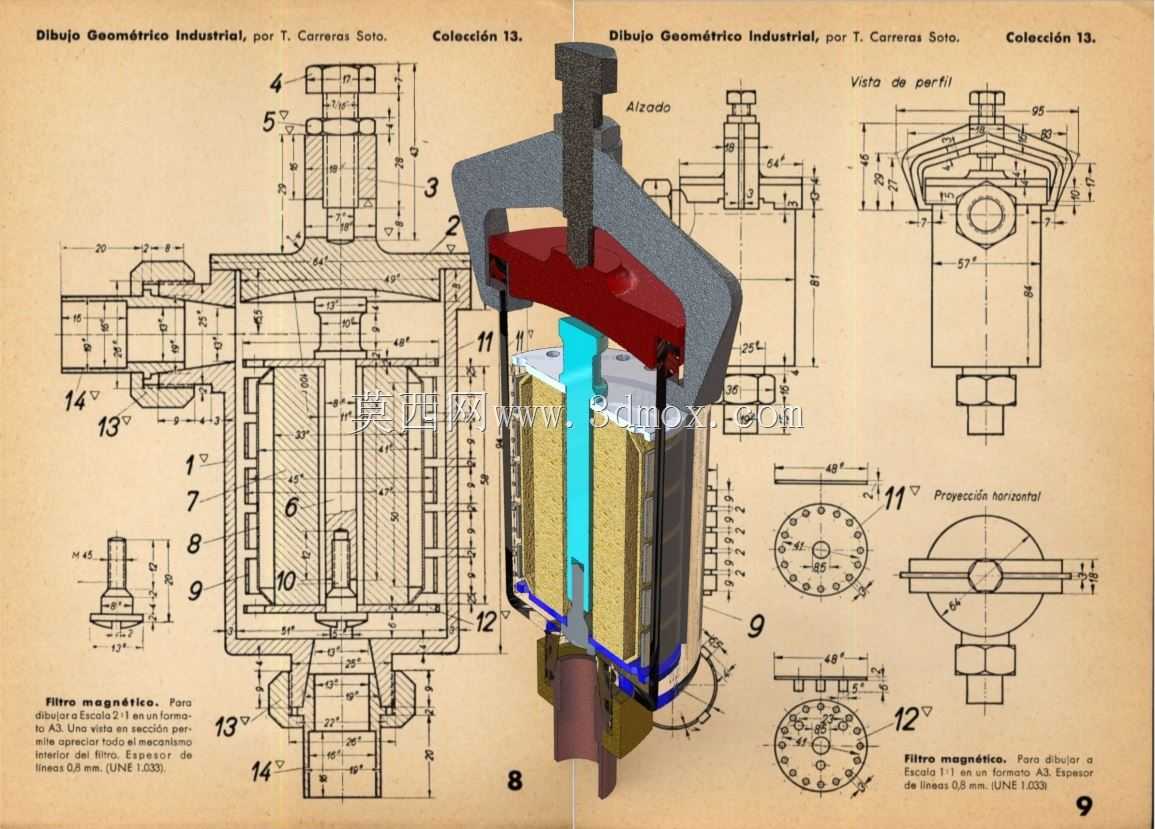

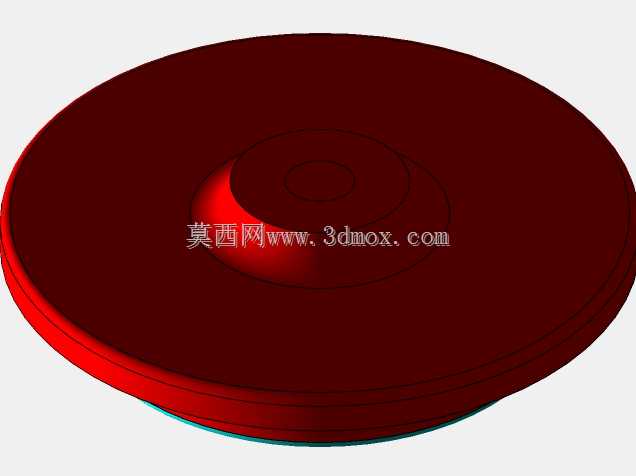

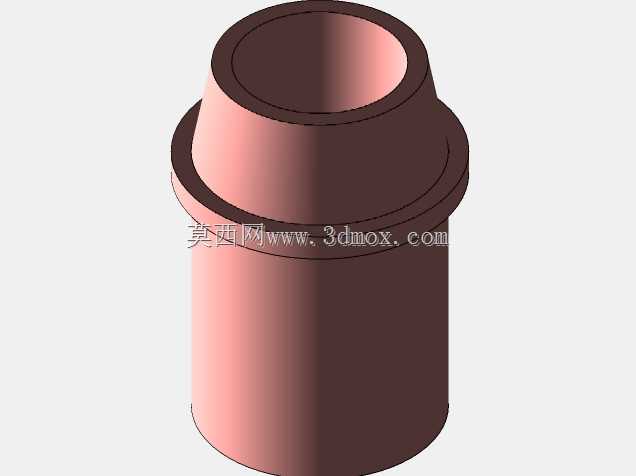

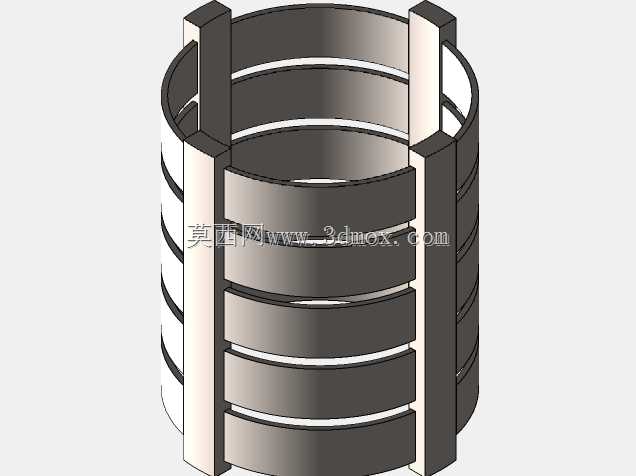

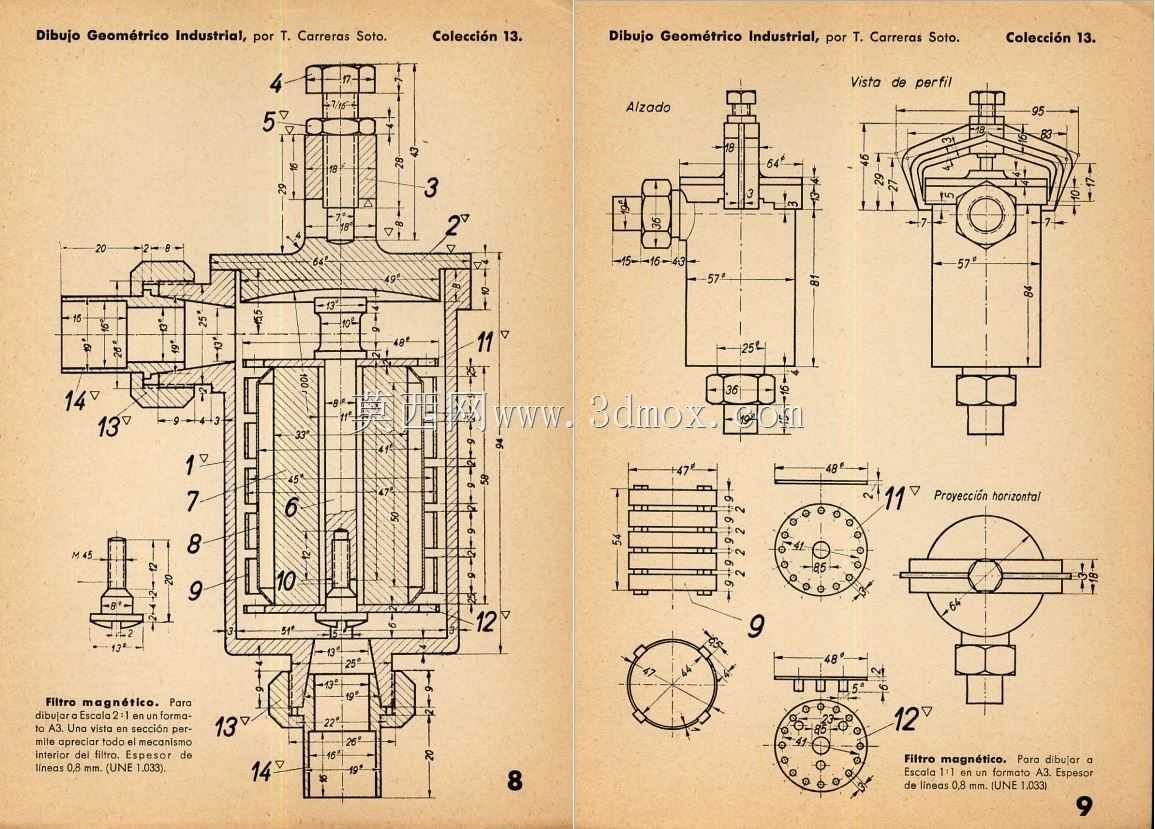

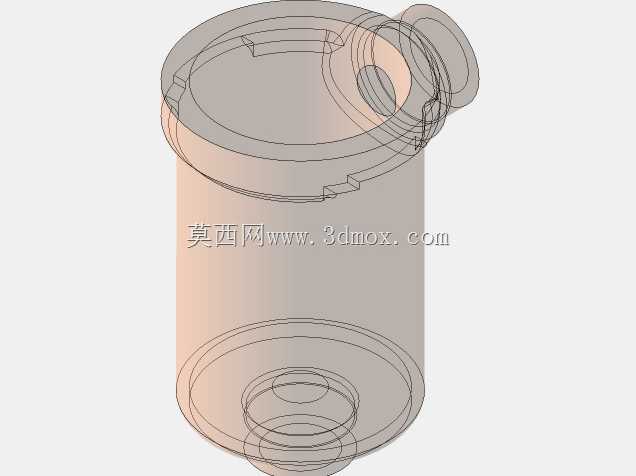

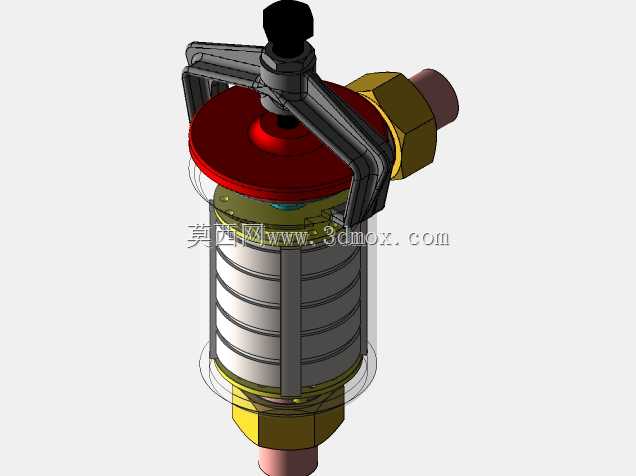

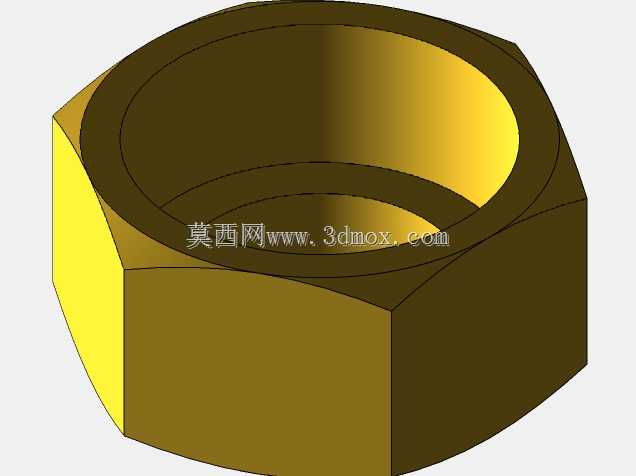

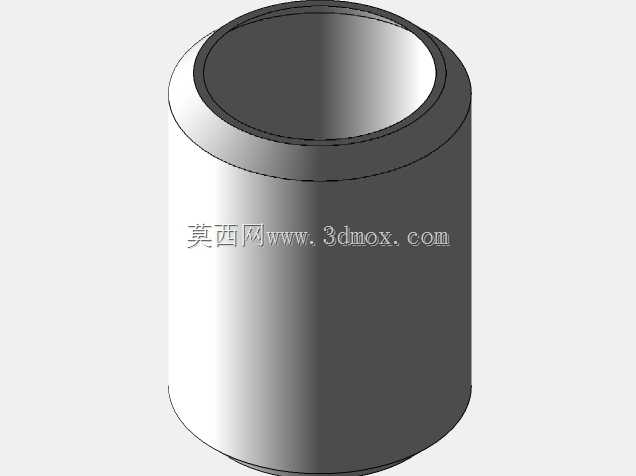

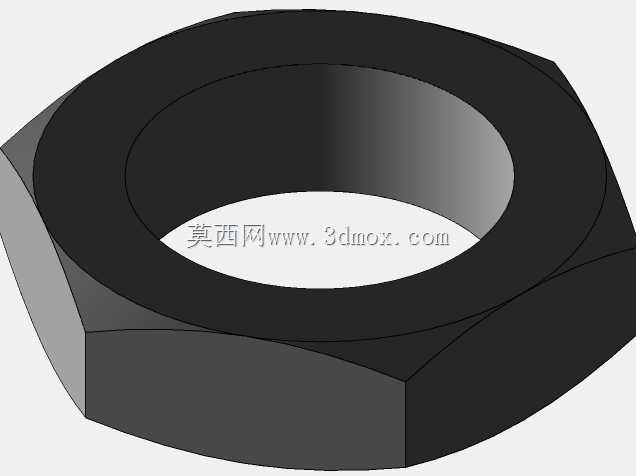

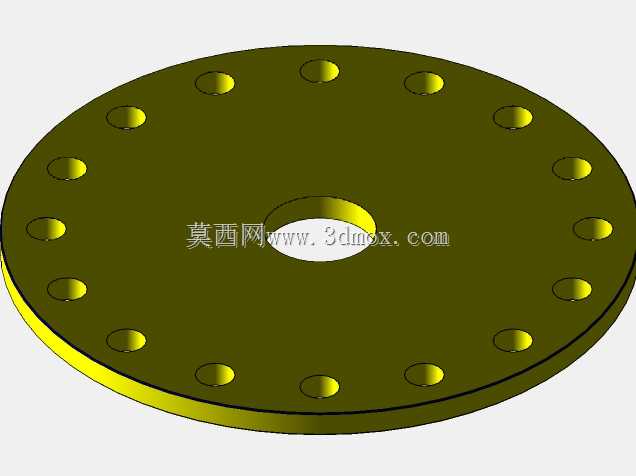

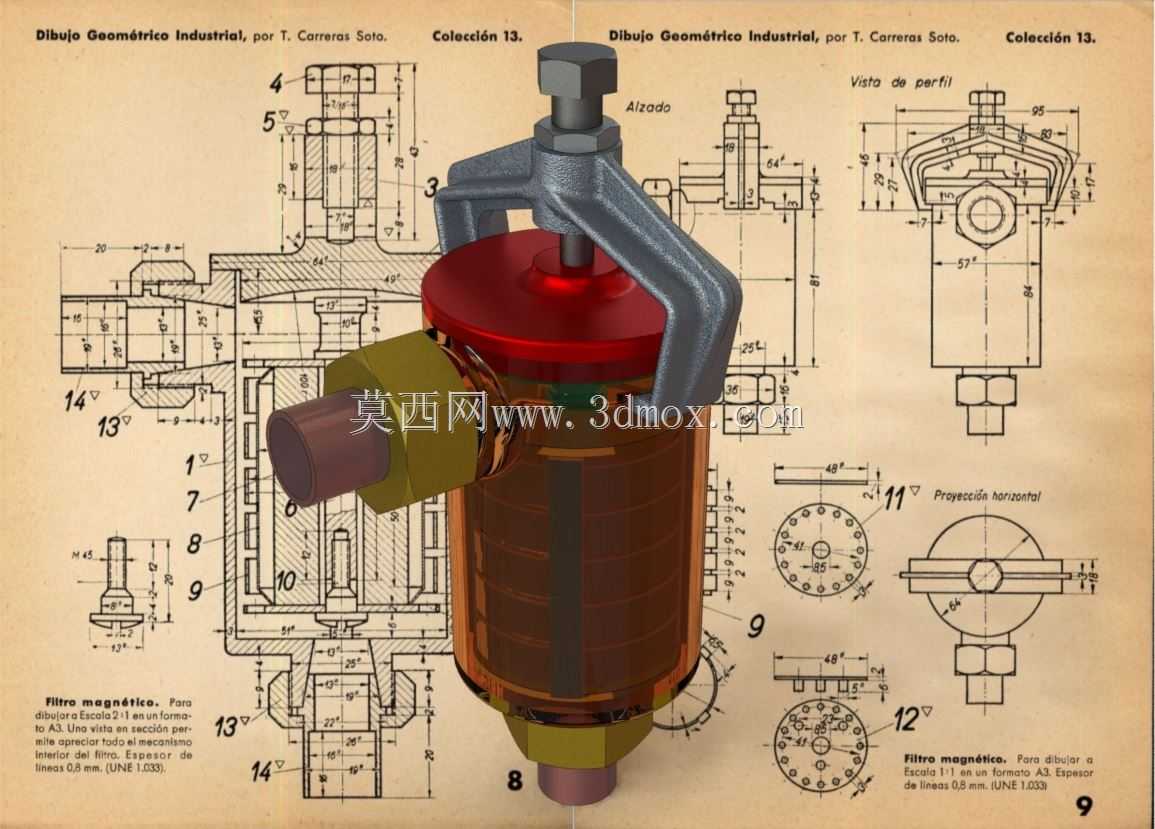

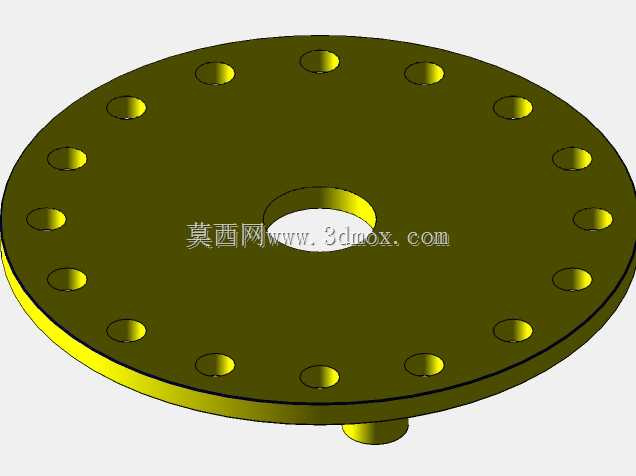

从结构设计逻辑来看，装置采用轴向通流+周向磁吸附的布局，主体外壳为承压腔体结构，两端设置标准外螺纹连接接口，可直接与同管径的管路对接，安装时无需定制特殊转接件，适配常规工业管路的安装空间。腔体内部设置多层环形磁组，磁组外部包覆非导磁隔离套，避免磁体直接接触流体造成腐蚀，同时让吸附的铁磁杂质全部附着在隔离套内壁，不会随流体冲击再次脱落造成二次污染。顶部设置快开式压紧结构，采用旋拧式压盖配合对称式提手结构，无需专用工具即可快速打开腔体，清理吸附的杂质时无需将整个装置从管路上拆下，仅需松开顶部压盖即可抽出内部磁组与隔离套，清理完成后复位即可重新投入使用，大幅降低日常运维的操作难度。

在功能特性上，该装置区别于普通过滤网的面拦截模式，采用全域磁场吸附原理，流体从入口进入腔体后，会沿磁组与外壳之间的环形流道轴向流动，流道内的磁场可覆盖整个通流截面，流体中混杂的铁磁性颗粒在流经磁场区域时，会被磁力吸附在隔离套表面，不会随流体流向出口端。磁组采用高矫顽力的永磁材料排布，可在腔体内形成稳定的梯度磁场，既能吸附大尺寸的金属焊渣、锈蚀块，也能捕捉20μm以上的细小铁磁性磨屑，过滤精度可满足多数低压液压系统、燃油输送系统、小型冷却水循环系统的介质清洁度要求。装置的流道设计采用缓变截面结构，入口处设置导流过渡段，避免流体直接冲击磁组造成局部紊流，同时降低流体通过时的压力损失，不会对管路系统的整体流量造成明显影响。

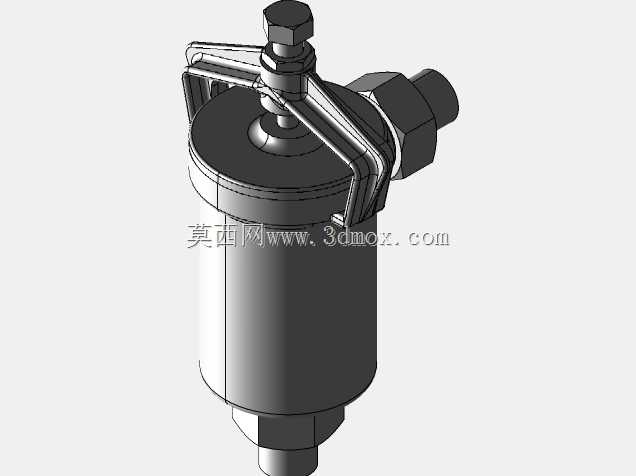

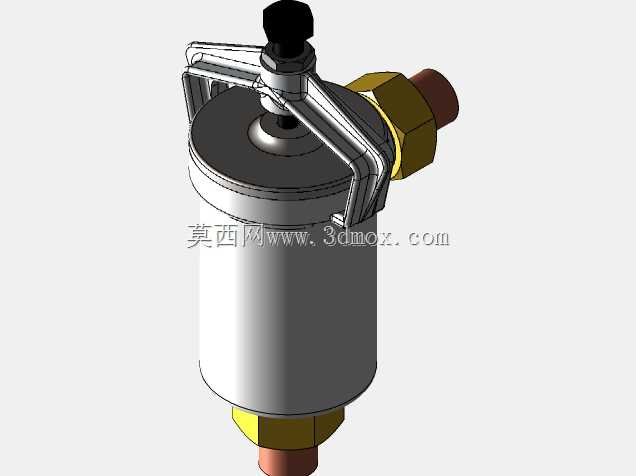

从安装边界与尺寸适配角度，该装置整体为立式圆柱结构，径向最大尺寸为顶部提手的展开宽度，安装时需在管路周边预留足够的操作空间，满足顶部开盖抽出内部组件的操作需求，轴向尺寸适配DN15-DN25区间的小管径管路，工作压力适配1.6MPa以下的低压流体工况，工作温度范围覆盖常规工业流体的-20℃到120℃区间，可兼容矿物液压油、柴油、润滑油、工业清水等常规流体介质。结构设计上充分考虑了加工工艺性，外壳采用金属棒料车削加工成型，各连接部位设置密封槽，搭配耐油橡胶密封圈实现静密封，避免流体泄漏；内部磁组采用模块化拼接结构，可根据实际过滤需求调整磁环数量，适配不同流量、不同杂质含量的工况；底部设置排污螺塞，在清理大颗粒沉积杂质时，可直接拧开底部螺塞排空腔体内残留流体与沉积杂质，无需拆解整个装置。

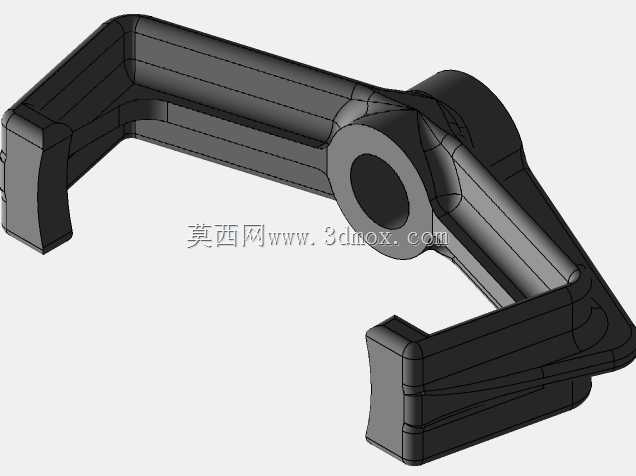

在实际应用中，这类磁性过滤器常安装在液压泵的吸油口、回油管路，或是燃油系统的加油机、燃烧器供油管路上，也可用于小型机床切削液循环系统的铁屑去除，相比传统的网式过滤器，它不存在滤网堵塞导致通流面积下降的问题，日常维护仅需定期清理吸附的铁磁杂质即可，无需频繁更换滤芯，长期使用成本更低。设计过程中通过调整磁组的排布方式与流道间隙，平衡了通流能力与吸附效率，既避免流道过窄造成压力损失过大，也保证磁场有足够的作用时间捕捉流体中的铁磁颗粒；顶部的压紧结构采用梯形螺纹配合，旋拧过程中可逐步压紧密封圈，保证密封可靠性，对称式提手既可以作为开盖时的施力点，也可在安装时作为对位标记，方便对齐管路接口的安装角度。
