内啮合行星齿轮组三维结构设计

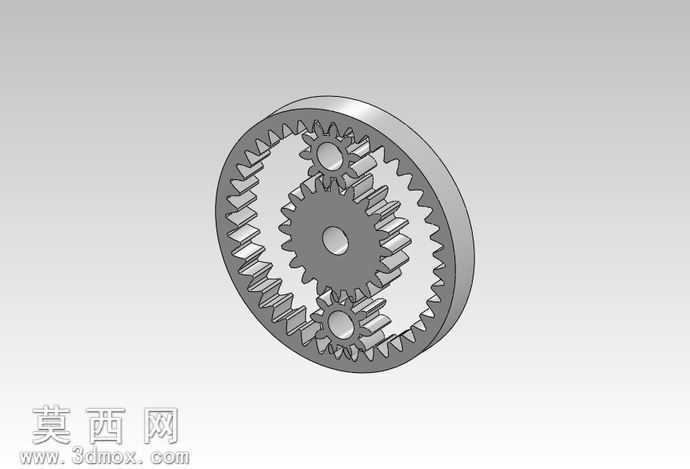

本作品为内啮合结构的行星齿轮组三维设计，建模过程围绕行星传动的核心啮合逻辑展开，首先完成内齿圈、中心太阳轮、行星轮的参数化齿形绘制，严格遵循渐开线齿廓的生成规范，保证齿距、齿厚、齿顶高、齿根高的参数匹配，避免啮合过程中出现干涉、卡滞的问题。建模阶段先通过草图绘制单个齿的渐开线轮廓，经拉伸生成单齿实体后通过圆周阵列完成单个齿轮的齿部结构，再分别构建各齿轮的轮毂、安装孔、减重槽等辅助结构，其中内齿圈采用环形基体结构，内壁排布内齿，中心太阳轮为外齿结构，行星轮同时与内齿圈、太阳轮形成啮合关系，整体装配时严格对齐各齿轮的中心距，保证行星轮可在啮合轨迹上顺畅运转。渲染阶段采用哑光金属材质模拟钢制齿轮的质感，调整环境光与阴影参数，将齿轮组放置在素色渐变背景上，突出齿部的啮合细节与结构层次感，通过灰度影调强化金属零件的工业质感，清晰展现内啮合行星结构的空间布局。设计思路上参考了成熟的行星传动结构逻辑，这类结构具备体积小、传动比大、承载能力强的特点，可在较小的空间内实现动力的分流传递，建模过程中反复校验各轮齿的啮合间隙，确保装配后无结构干涉，齿面接触区域符合传动设计要求，整体结构完整还原了行星齿轮传动的核心特征，可用于机械原理演示、传动结构参考等场景，直观展现内啮合行星齿轮的配合关系与运转逻辑，帮助理解行星传动系统的动力传递路径。
