一级扭矩倍增器结构三维设计

　　在重型设备检修、大型螺栓紧固作业场景中，常遇到作业空间受限、手动扭力输出不足的问题，扭矩倍增器正是针对这类工况开发的力矩放大工装，无需外接动力源，仅依靠手动输入扭矩即可通过内部行星轮系实现力矩的数倍放大，适配大规格螺栓的定扭矩紧固与拆卸需求，广泛应用于工程机械维保、风电设备安装、重型卡车底盘检修、大型管道法兰连接等作业场景，能有效降低作业人员的劳动强度，同时保证螺栓预紧力的精准控制，避免因力矩不足导致的连接松动，或是力矩过载造成的螺栓断裂、连接件变形问题。

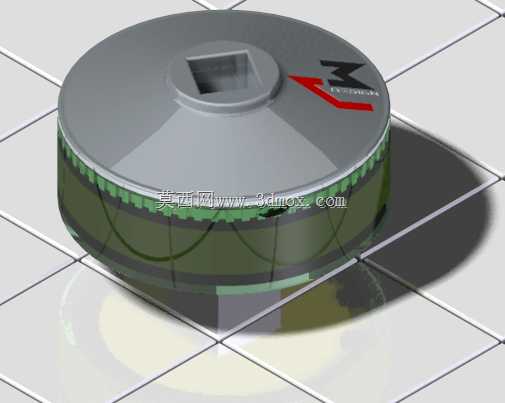

　　这款一级扭矩倍增器采用单级行星轮系布局，整体为扁圆柱式外形结构，顶部设置标准方榫输入接口，可直接配套常规棘轮扳手、扭力扳手使用，输入方孔的尺寸适配市面主流手动扳手的驱动头规格，无需额外制作转换接头，降低现场作业的配套成本。主体外壳采用高强度合金结构钢一体加工成型，外壳侧壁做了防滑滚花处理，作业时可通过配套的反力臂抵靠在相邻的固定螺栓或是设备结构件上，抵消扭矩输出时的反作用力，无需额外施加固定力，作业人员仅需在输入端施加额定范围内的扭力即可。内部轮系采用行星齿轮排布，中心太阳轮连接输入方榫，周边均匀布置3个行星齿轮与内齿圈啮合，内齿圈与外壳固定为一体，行星架连接输出端的驱动结构，动力从太阳轮输入后，经行星齿轮分流传递，最终由行星架输出放大后的扭矩，单级结构的传动效率可达90%以上，相比多级倍增器结构更紧凑，重量更轻，适合单人手持作业。

　　从安装边界来看，这款倍增器的整体高度控制在较低范围，可适配空间局促的作业位置，比如设备底部的螺栓、密集排布的法兰螺栓群，不会因为设备高度过高导致无法套入螺栓位置。输出端可根据作业需求更换不同规格的套筒，适配M20到M42区间的常用大规格六角螺栓，反力臂的安装位置预留了多个调节孔位，可根据现场的固定点位置调整反力臂的伸出长度与角度，避免与周边的管线、结构件产生干涉。设计过程中对内部齿轮的模数、齿宽做了针对性匹配，在保证输出扭矩满足额定要求的前提下，尽可能压缩壳体的外径尺寸，避免在密集螺栓群作业时与相邻螺栓发生碰撞。壳体的上下端盖采用止口定位配合螺栓紧固，端盖与行星架之间设置耐磨衬套，既可以降低转动过程中的摩擦损耗，也能阻挡外界的粉尘、水渍进入内部轮系腔室，延长设备的维保周期，适配车间、户外工地等多尘、潮湿的作业环境。

　　在结构细节处理上，输入方榫的根部做了圆角过渡处理，避免长期承受交变扭矩时出现应力集中断裂的问题，行星齿轮的销轴与行星架之间采用过盈配合加定位销固定，保证大扭矩传递下的连接可靠性，内齿圈与外壳的连接采用花键过盈装配，避免扭矩传递过程中出现齿圈打滑的问题。外壳表面做了氧化处理，提升防锈耐磨性能，表面的标识区域清晰标注了扭矩放大倍数、额定输入输出扭矩参数，方便作业人员匹配对应的扭力扳手，计算实际输出的力矩值，保证螺栓预紧力符合工艺要求。相比液压扭矩扳手，这类机械式扭矩倍增器无需配套液压泵站、油管等附属设备，整体重量轻，携带方便，在无电源、野外作业场景下的适配性更强，同时不存在液压油泄漏污染设备的问题，适合对清洁度有要求的设备安装场景。
