单坡波纹瓦面钢结构雨棚结构设计

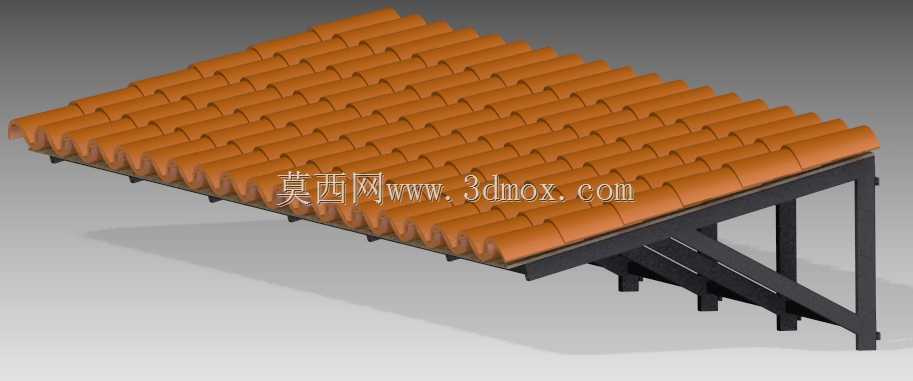

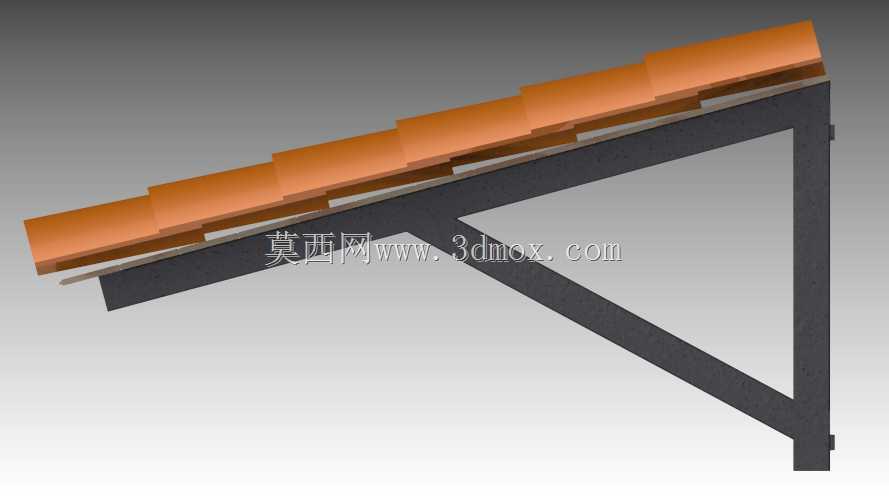

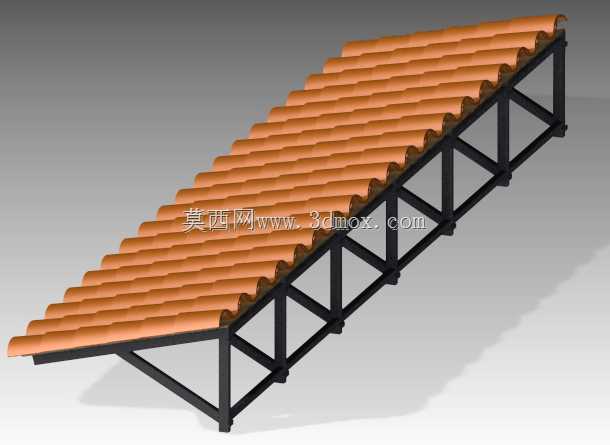

　　该单坡波纹瓦面钢结构棚架，主要应用于厂区人行通道侧边遮护、小型设备露天存放区挡雨遮阳、建筑出入口临时雨篷搭建、户外物料堆放区顶面防护等场景，可有效阻隔降雨直淋、强光直射对下方区域的影响，同时凭借钢结构的高承载特性，可适配常规积雪、阵风荷载的户外使用要求。从结构功能来看，整套棚架采用倾斜单坡排水设计，坡面铺设的波纹瓦件顺着坡向排布，瓦面的波浪形凹凸结构既可以提升板材自身的抗弯刚度，减少大跨度下的板面变形，也能引导雨水顺着瓦楞凹槽快速向低侧排放，避免屋面积水渗漏。支撑体系采用矩形截面型钢焊接成型的三角桁架结构，每一组竖向支撑腿搭配斜向腹杆形成稳定的三角受力单元，相邻支撑单元之间通过横向型钢连杆拉结，整体形成连续的空间受力框架，

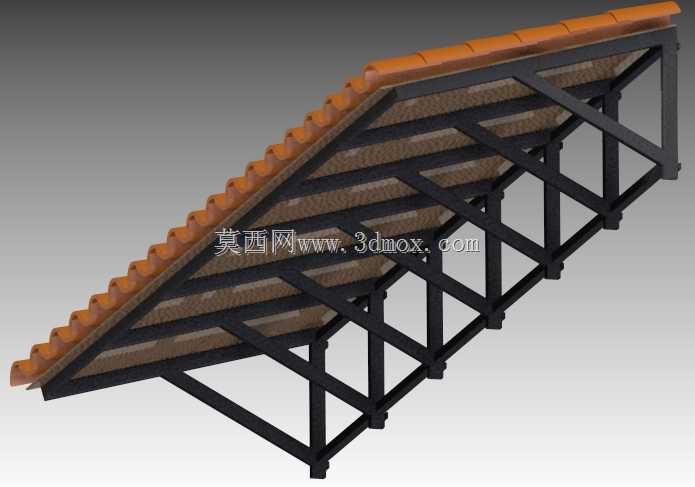

　　可将屋面承受的竖向荷载、水平风荷载均匀传递到下部安装基础，避免局部应力集中导致的结构变形。设计过程中优先考虑了现场安装的便捷性，所有钢构件的连接节点均采用标准化的焊接或螺栓连接点位，支撑腿底部预留与预埋基础件连接的安装孔位，可根据现场实际安装地面的平整度调整固定方式，既可以在硬化混凝土地面采用膨胀螺栓固定，也可在软质地面搭配预制混凝土基础块预埋固定。屋面瓦件与下部钢檩条的连接采用自攻紧固件搭配防水密封垫，固定点位设置在瓦楞的波峰位置，可避免钉孔位置出现雨水渗漏问题，瓦件之间采用上下搭接、侧边扣合的拼接方式，搭接长度根据坡面倾斜角度做了适配调整，保证大降雨工况下雨水不会顺着拼接缝隙倒灌。从安装边界来看，

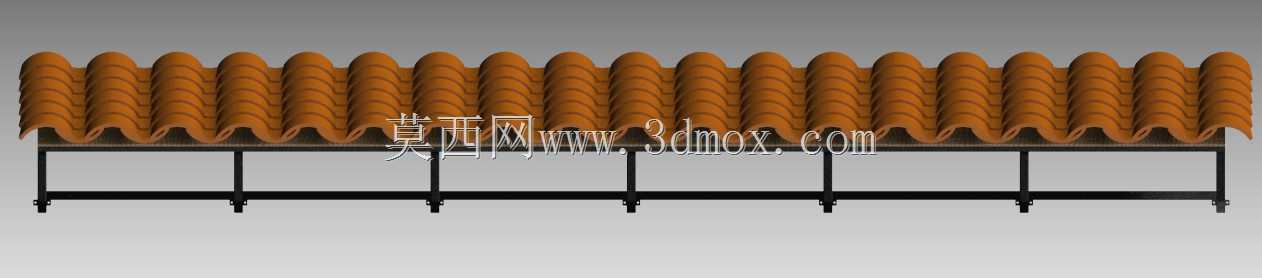

　　该棚架的坡面倾斜角度经过力学与排水双重校核，既保证了雨水排放的流速要求，也避免坡度过大导致瓦件固定受力过载、安装作业风险提升；支撑桁架的高度可根据实际使用需求做模块化调整，低侧净空满足常规人员通行、小型设备进出的高度要求，高侧净空可根据遮挡范围需求做适配延伸，整体跨度可通过增减中部支撑单元的数量灵活调整，无需对核心受力构件做重新设计。结构设计阶段对各杆件的受力做了简化力学验算，竖向腹杆主要承受屋面传递的竖向压力，斜向腹杆承担水平风荷载及结构侧向推力，横向连杆主要保证各支撑单元的侧向稳定性，避免单组支撑出现侧向失稳问题；所有钢构件的型材截面选型均预留了足够的安全余量，可满足国内大部分地区的户外风雪荷载使用要求，无需额外做结构加强。

　　波纹瓦面的材质选型可根据使用场景替换，常规户外使用可采用彩钢波纹瓦，有防腐要求的区域可替换为玻璃钢波纹瓦或PVC波纹瓦，下部支撑钢结构可根据使用环境做镀锌防腐处理或喷涂防腐涂层，提升潮湿、腐蚀环境下的结构使用寿命。整套结构没有多余的装饰性构件，所有杆件均承担对应的结构受力功能，在保证结构强度、刚度、稳定性的前提下尽可能控制材料用量，降低整体制造成本与安装难度，现场安装时可先在地面完成单组支撑桁架的拼装，再逐组吊装就位后连接横向连杆，最后铺设屋面瓦件，整体安装流程无需大型吊装设备，少量作业人员即可完成组装作业。
