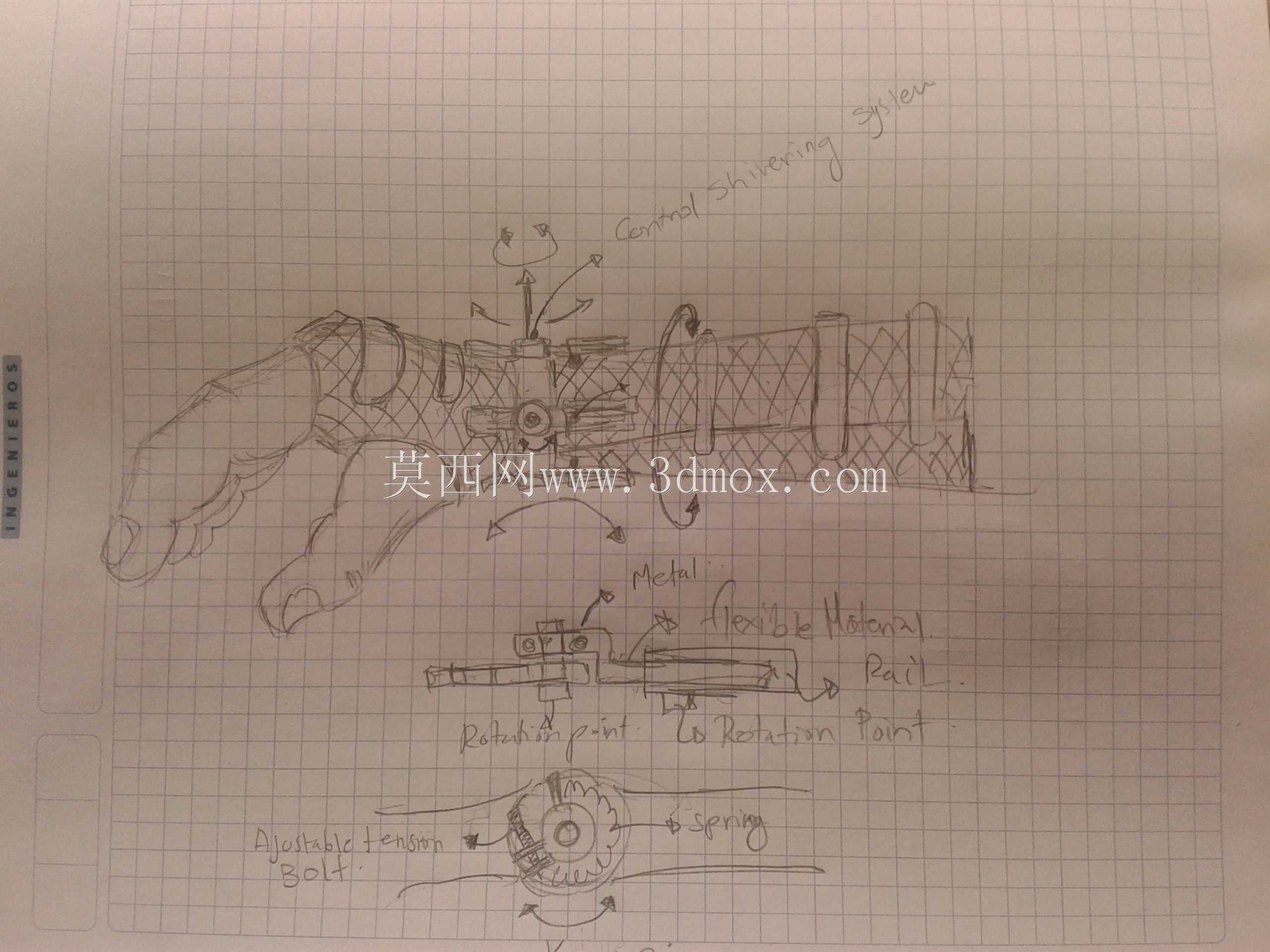

可穿戴式机械辅助执行机构手绘图稿

　　这套可穿戴式机械辅助执行机构的设计，最初瞄准的是长时间手持工具作业的工业场景——比如装配线上的扭矩扳手加持、检修场景下的重型工具托举，还有特种作业里的手部负载分担，核心是把工具的重量通过绑带结构分散到小臂甚至上臂，减少腕部的持续承压，避免长期作业带来的劳损。从手绘稿的结构标注能看出来，设计时最先敲定的是穿戴贴合性：接触人体的部分采用柔性衬垫搭配可调节绑带，绑带的调节范围覆盖了成年男性小臂周长的常规区间，从220mm到320mm都能适配，不会因为小臂粗细差异出现滑脱或者压痕过深的问题。

　　执行末端的快换结构是整个设计的核心功能点，手绘稿里标注的快拆销孔位置，预留了标准接口，能适配不同的作业工具头——从拧紧用的批头座、夹持用的夹爪到切割用的砂轮架，都能通过旋转锁扣完成快速更换，锁扣的旋转行程控制在90度，戴着手套也能单手操作，不需要额外工具。铰接点的位置设计特意避开了腕部的自然活动范围，旋转轴的中心和人体腕关节的屈伸轴线重合，不会在穿戴时限制手腕的正常偏转，这一点是很多同类辅助机构容易忽略的细节——如果旋转轴偏移，穿戴者活动手腕时会出现明显的卡滞感，长时间佩戴反而会增加额外的肌肉负担。

　　弹性复位结构的参数在手绘稿里有明确的标注，复位弹簧的预紧力设置为15N，刚好能抵消常规手持工具的自重，不会因为弹力过大导致抬手费力，也不会因为弹力过小起不到负载分担的作用。长度调节段采用齿槽啮合的锁定结构，调节范围覆盖了从手掌根部到小臂中段的180mm到260mm区间，能适配不同臂长的使用者，锁定后的啮合强度能承受最大50N的径向负载，不会在作业过程中出现滑退。

　　安装边界方面，整个机构收拢后的最大外径不超过120mm，在狭窄的设备舱内部作业时也不会和周边的管线、结构件发生干涉，整体重量控制在380g以内，长时间穿戴不会给手臂增加额外的负重感。控制触发机构设置在食指方便触碰的位置，采用拨杆式开关，触发行程3mm，反馈力清晰，作业时不需要刻意挪动手指位置就能完成机构的锁止和释放操作。

　　从结构设计的逻辑来看，这套机构没有采用复杂的电控元件，全部依靠纯机械结构实现功能，好处是在潮湿、多粉尘的恶劣工业场景下也能稳定工作，不需要考虑供电、防水防尘的额外设计，维护成本极低，所有铰接点都预留了润滑脂注油孔，日常维护只需要定期注入少量润滑脂就能保证转动顺畅，易损件只有复位弹簧和绑带衬垫，更换不需要拆解整个主体结构，普通作业人员经过简单培训就能完成备件更换。手绘稿里标注的各个旋转点的转动间隙控制在0.1mm以内，既保证转动灵活，又不会出现过大的旷量，避免作业时工具头出现抖动影响操作精度。
