24英寸斜交结构行走轮结构设计方案

　　该24英寸斜交轮组的结构设计，核心围绕非道路场景的重载行走需求展开，区别于普通民用代步车轮组，其结构匹配低速重载的工业搬运、特种作业装备行走单元使用场景，常见于厂区重载转运台车、小型非道路工程作业机具、定制化移动工装平台的行走部位，可承受单轮1.2吨以上的静载荷，适配15km/h以内的低速行驶工况，轮组的侧向抗倾斜能力较同尺寸普通辐条轮提升30%以上，可应对厂区非铺装路面的小角度侧倾、碎石路面冲击等复杂工况。

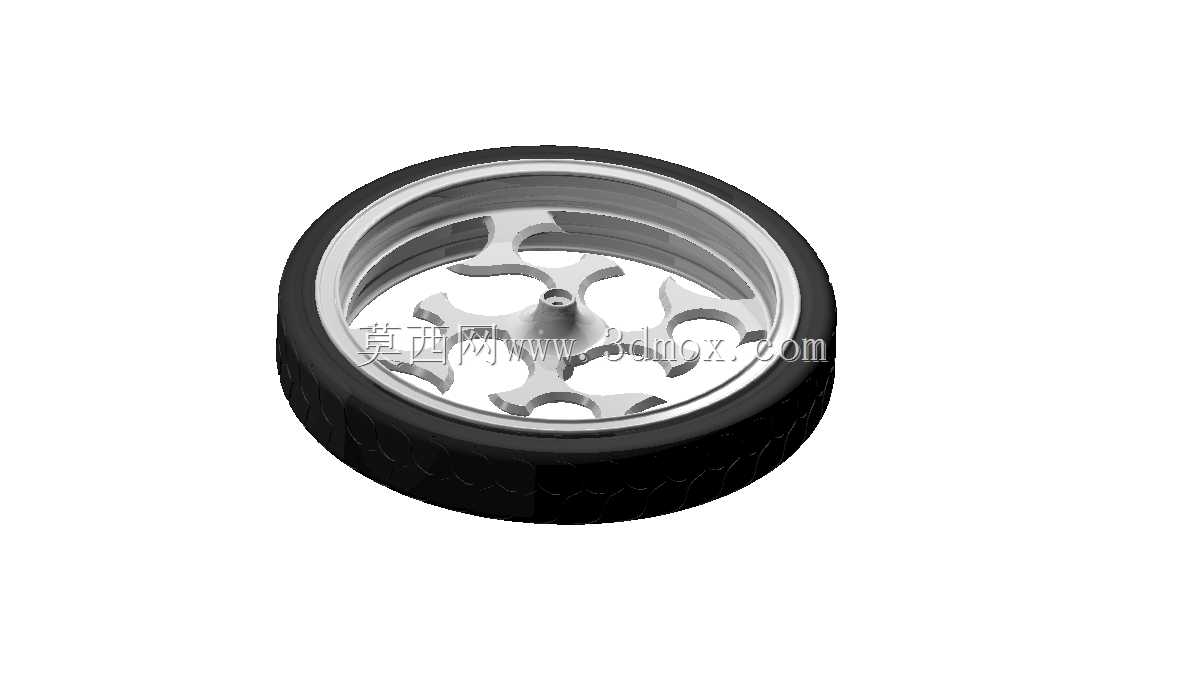

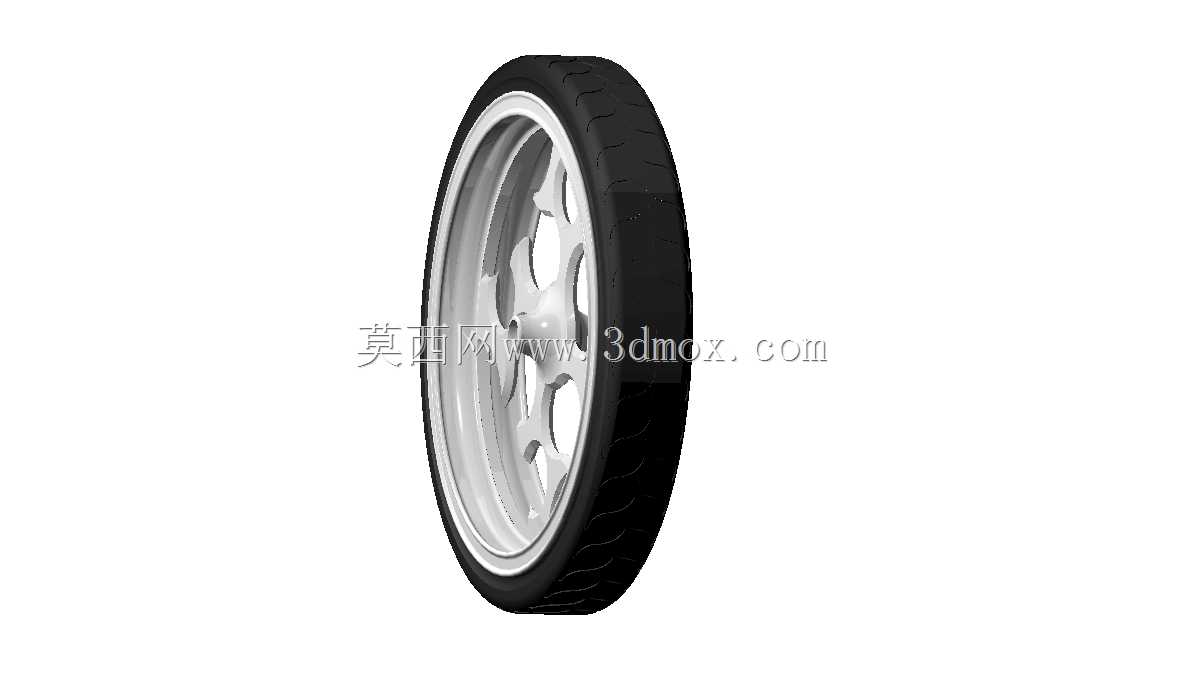

　　从结构设计逻辑来看，轮组采用橡胶胎体与金属轮毂分体装配的结构，橡胶胎体采用斜交帘线排布结构，胎侧厚度达12mm，胎面设置深度8mm的块状防滑花纹，花纹块之间的排屑槽宽度为6mm，可在附着碎石、铁屑、少量油污的厂区路面保持足够抓地力，同时避免硬质碎屑嵌入胎面造成胎体损伤。胎体与轮毂的配合采用过盈压装加密封胶圈的组合固定方式，轮辋部位设置两道高度5mm的定位凸台，压装时胎圈部位卡入凸台间隙，可避免重载转向时胎体与轮毂发生相对滑移，杜绝慢泄气、胎圈脱开的故障风险。

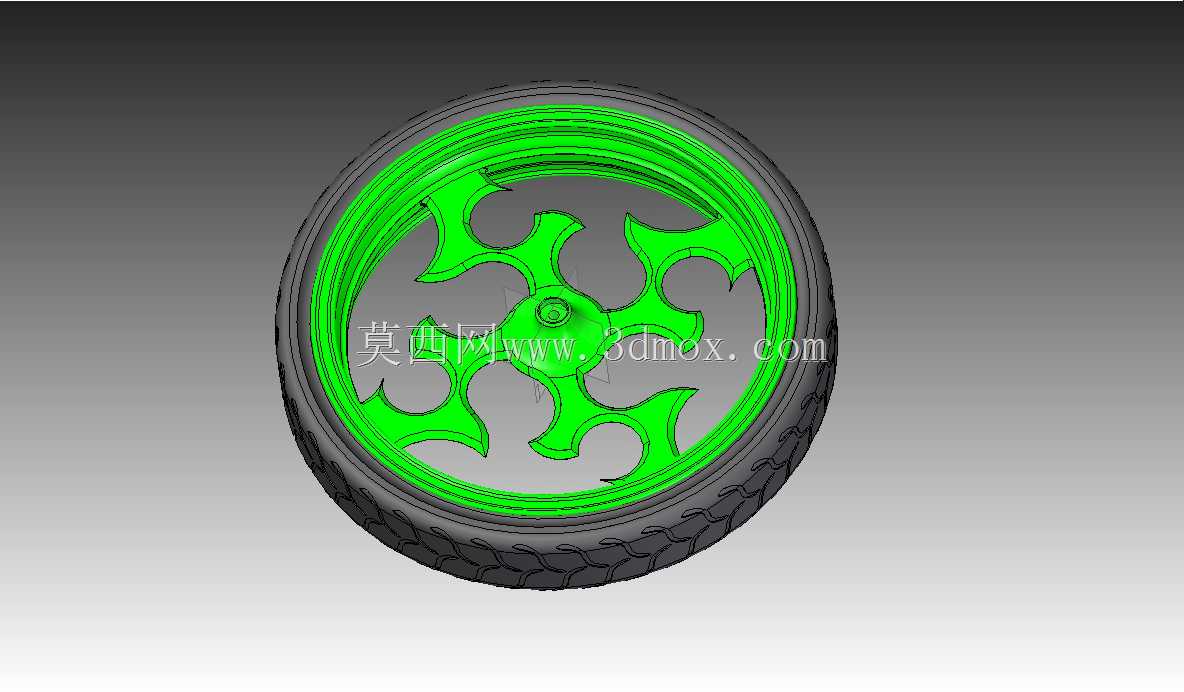

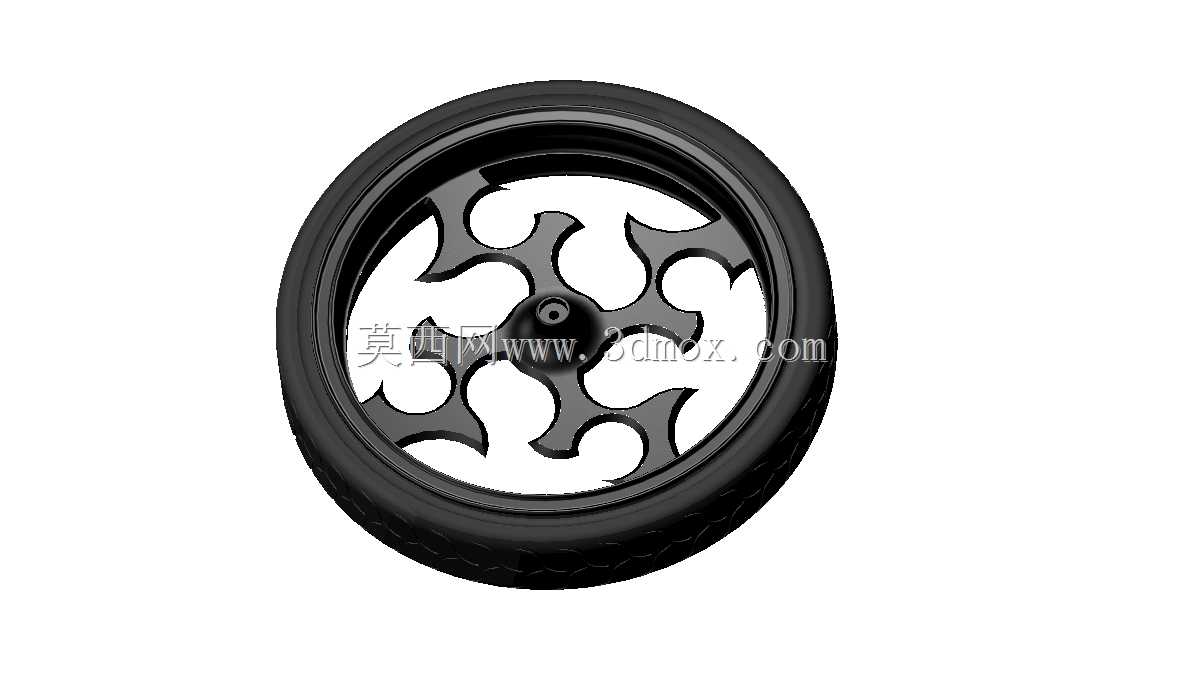

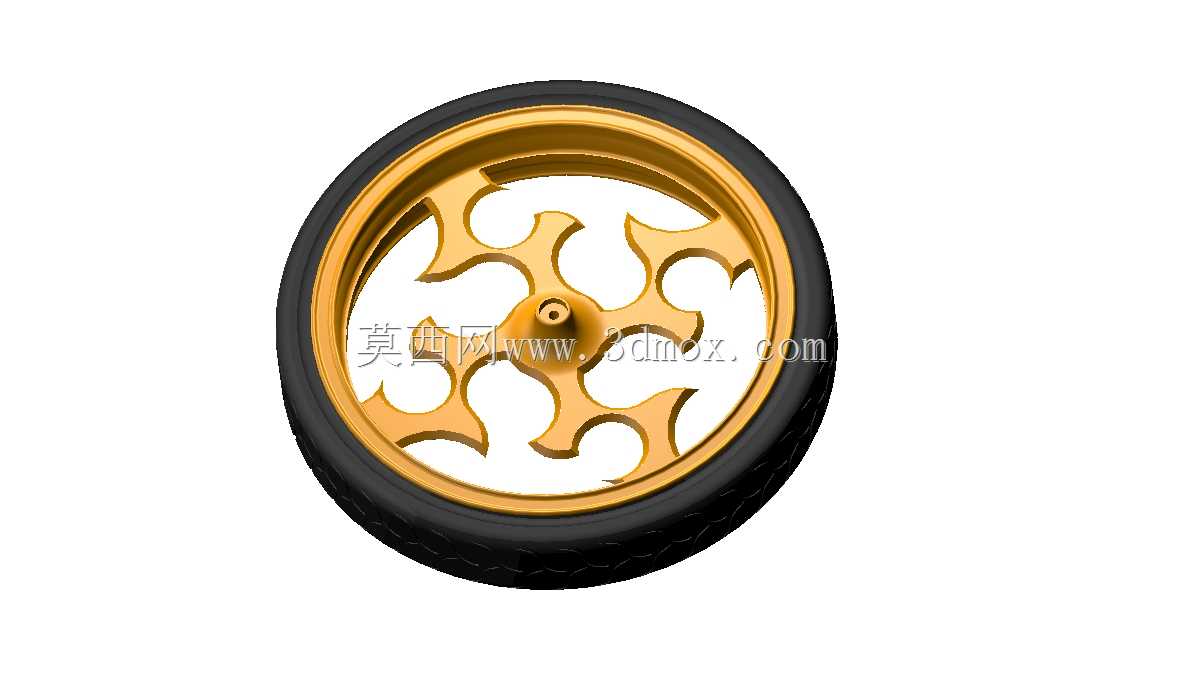

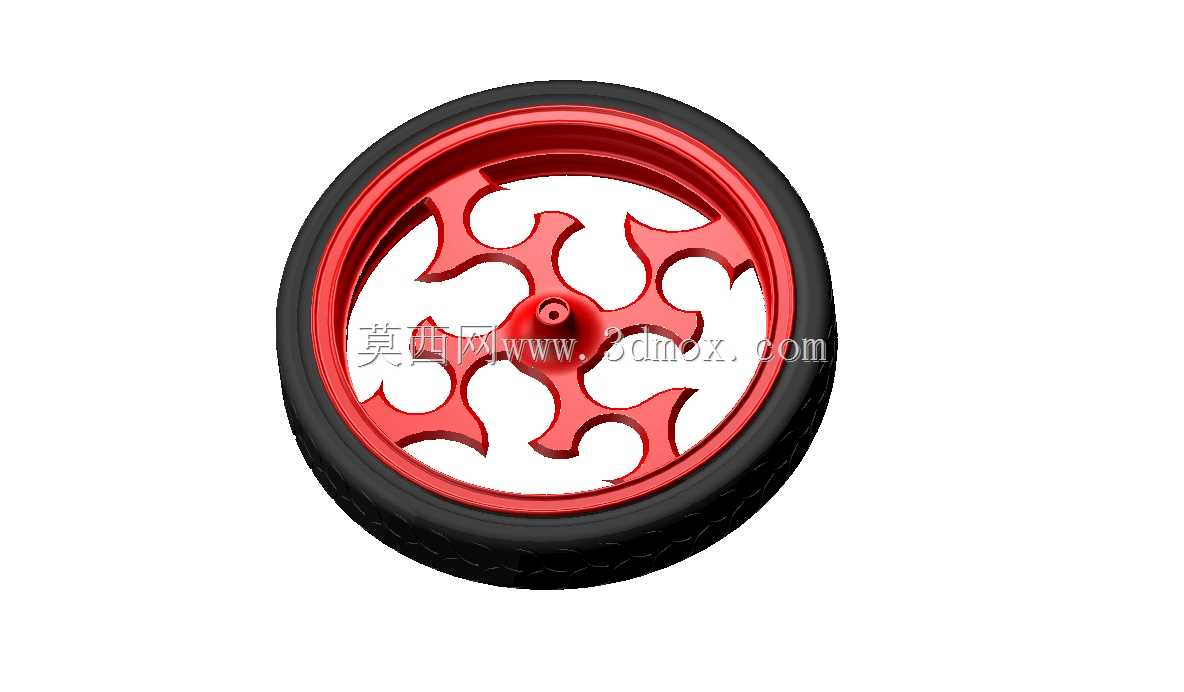

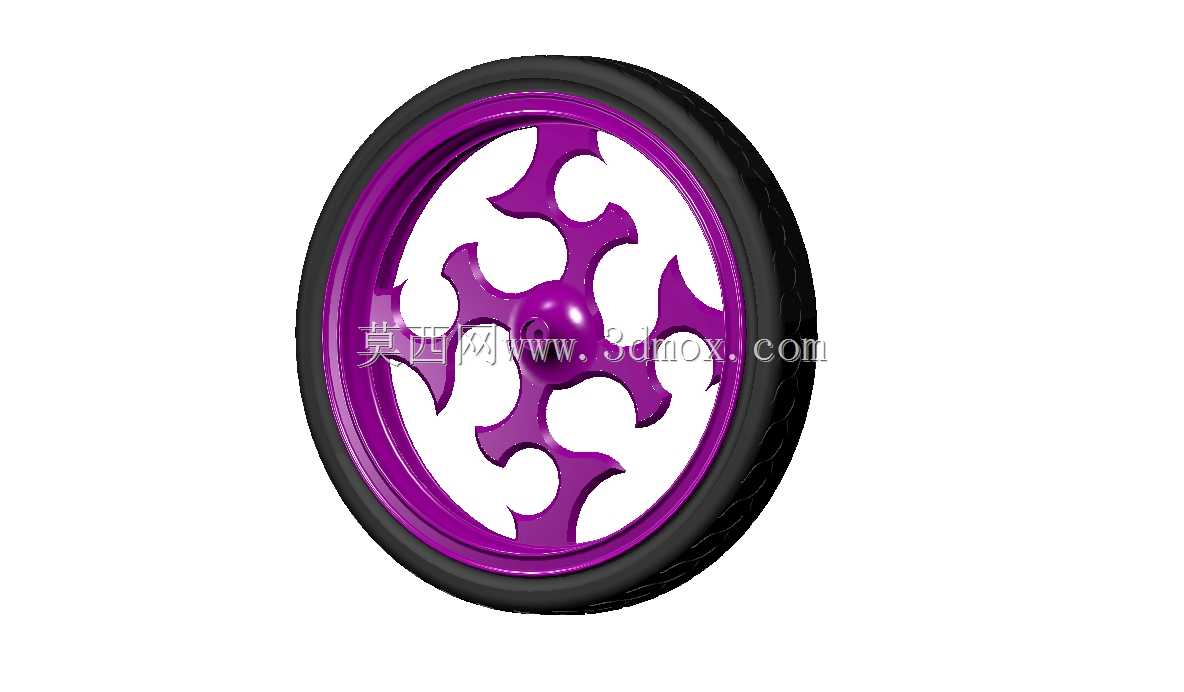

　　轮毂部分采用一体式铸铝结构，轮辐采用三叉式异形镂空设计，该结构并非单纯为减重做造型处理，而是经过有限元受力校核：轮辐的受力筋厚度从轮毂中心安装位向轮辋方向逐渐过渡，中心安装盘厚度为18mm，设置4个均布的M12安装螺栓孔，螺栓孔位的沉台深度为5mm，可保证螺栓安装后端面不突出安装面，避免与轮轴端盖发生干涉。轮辐的镂空区域在保证结构强度的前提下，可减少轮组转动过程中的风阻，同时便于日常运维时清理缠绕在轮辋部位的编织物、铁丝等杂物，镂空边缘全部做R3圆角处理，避免应力集中造成的轮辐开裂问题。

　　安装边界方面，该轮组的总宽度为165mm，轮辋直径适配24英寸斜交轮胎，中心安装孔直径为60mm，适配直径55mm的轮轴配合，安装螺栓孔的节圆直径为100mm，可直接匹配多数工业台车、小型作业机具的标准轮轴安装法兰，无需额外加工转接板。轮组的轴向跳动量控制在0.8mm以内，径向跳动量控制在1.2mm以内，低速转动时无明显偏摆，可保证行走过程的平稳性，减少轮轴部位的交变冲击载荷，延长轮轴轴承的使用寿命。

　　实际应用中，该轮组的斜交结构胎体可吸收路面传递的60%以上的小幅振动，无需额外设置独立悬架结构即可满足多数移动工装的减震需求，降低移动平台的整体制造成本。轮毂表面做硬质阳极氧化处理，氧化层厚度达20μm，可应对厂区常见的弱酸弱碱腐蚀、金属碎屑刮擦，长期使用不会出现表层锈蚀脱落的问题。轮组的动平衡等级达到G16标准，适配最高20km/h的行驶速度，完全覆盖工业场景内移动设备的行走速度需求，不会因动平衡不足造成轮轴部位的异常磨损。

　　设计过程中针对轮辐的受力路径做了多轮优化，将传统直辐条的垂直受力改为斜向筋条的分散受力，当轮组承受侧向冲击力时，力可沿着三根斜向轮辐均匀传递到整个轮辋部位，避免单根辐条受力过载断裂。胎面的橡胶配方采用耐磨丁苯橡胶混炼，邵氏硬度控制在65A左右，兼顾耐磨性与弹性，在水泥路面行驶的理论耐磨寿命可达8000公里以上，远高于普通民用橡胶轮的耐磨水平。轮辋部位的气门嘴安装孔设置在轮辐的镂空间隙位置，日常充气时无需拆卸轮组外侧的防护盖板，可直接操作充气，降低运维难度。
