内置弹簧减震结构自行车轮辋设计

　　这款轮辋结构打破了传统自行车轮依赖辐条张紧支撑轮圈、外置减震器过滤颠簸的常规设计逻辑，将减震缓冲结构直接集成在轮组内部，在不额外占用车架安装空间的前提下，实现轮组层级的震动过滤。从实际应用场景来看，这类结构可适配小轮径特技自行车、城市通勤代步车以及非铺装路面休闲骑行车型，尤其适合车架没有预留前叉、后减震器安装位的紧凑型折叠车、特技动作车，能够在不改变原有车架几何的前提下，提升骑行过程中的震动吸收能力，减少路面颠簸直接传递到车架和骑乘者身上的冲击力。

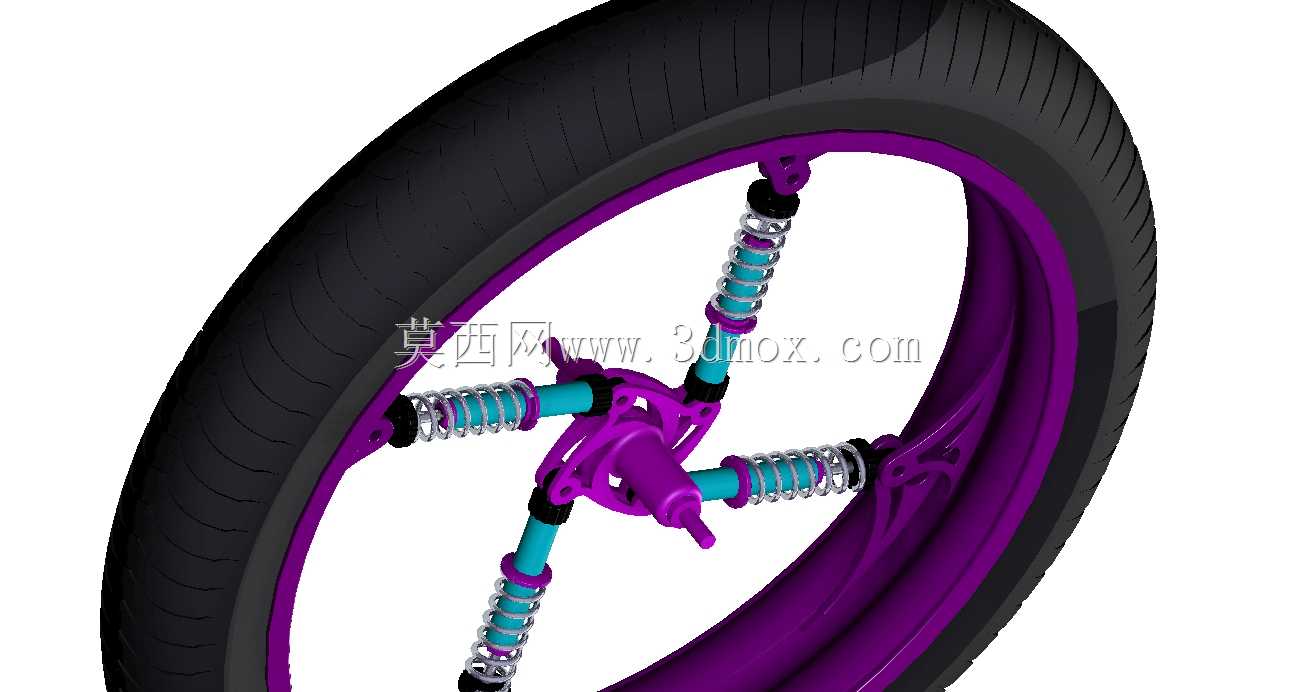

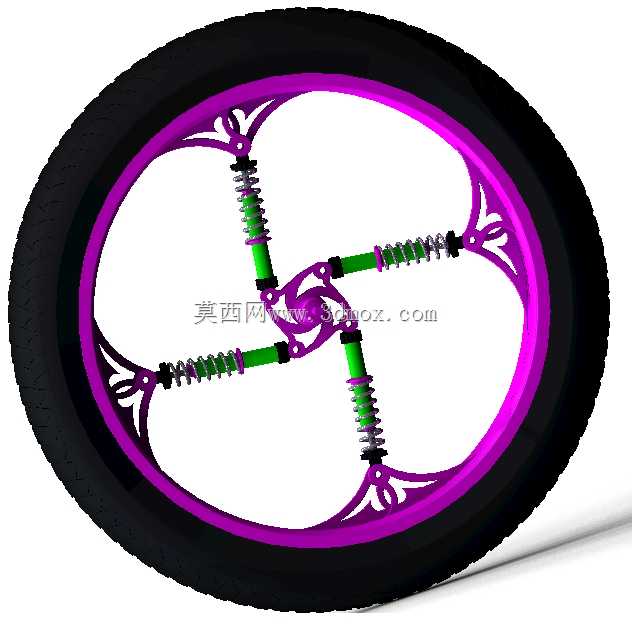

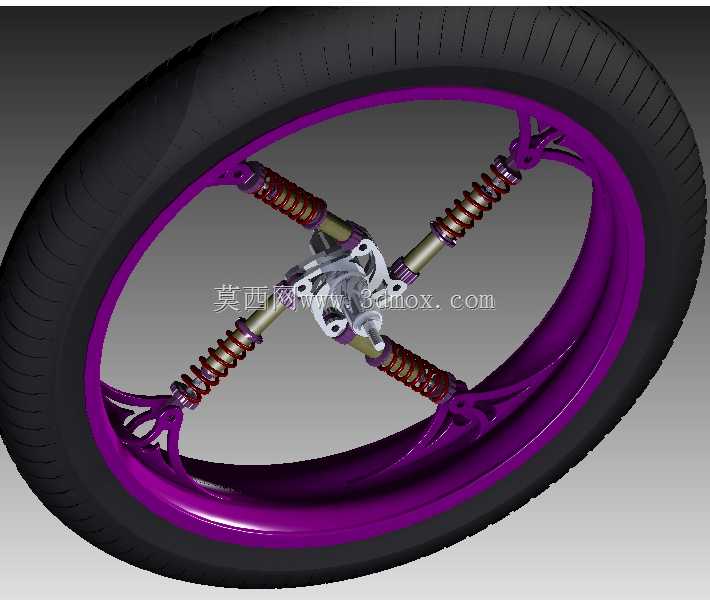

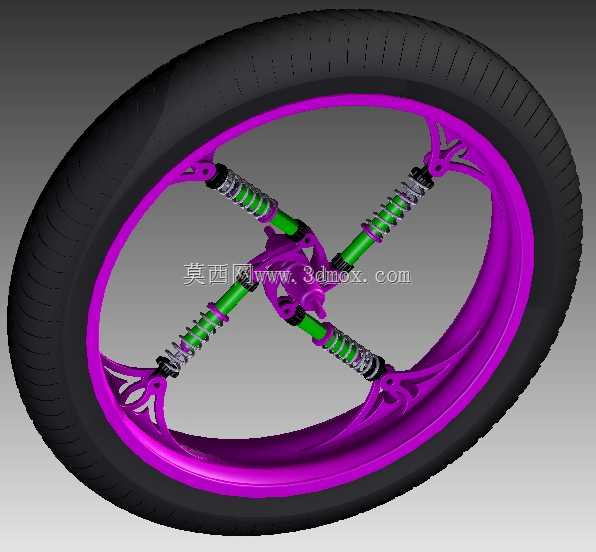

　　从功能特性上看，该结构取消了传统的钢丝辐条，替换为四根沿轮心径向均匀分布的减震支撑组件，每根组件由导向杆、螺旋压缩弹簧、两端连接铰座构成，轮心位置的花鼓座通过四个铰接点与四根支撑组件连接，支撑组件另一端则与紫色轮圈的内侧安装位铰接。当轮圈受到路面冲击产生径向形变趋势时，对应方向的支撑组件内的弹簧会被压缩，通过弹簧的形变吸收冲击能量，同时四根支撑组件的铰接结构允许轮圈相对于花鼓中心产生小范围的径向偏移，避免刚性接触带来的结构硬冲击。和传统外置减震结构不同，这种集成在轮组内部的减震结构不会因为减震动作改变车架的轴距和五通高度，骑乘过程中不会出现常规减震器压缩时带来的车架几何变化，做特技动作时的车身重心反馈更直接。

　　设计思路上，整个结构优先考虑了受力均匀性，四根支撑组件呈90度夹角均匀分布，保证轮圈各个方向受到冲击时都能得到对应的弹簧支撑，避免出现受力薄弱角度。铰接点的设计采用了销轴连接结构，允许支撑组件在轮圈产生偏移时存在小角度的转动，避免导向杆受到侧向弯矩出现卡滞。轮圈部分采用了等截面的环形结构，内侧预留了四个与支撑组件连接的安装凸台，凸台位置做了局部加厚处理，避免长期受交变应力出现结构断裂。弹簧的选型上匹配了单人骑乘的载荷范围，静态下弹簧预压缩量能够支撑轮圈保持正圆形态，遇到凸起路面时的压缩行程控制在轮组径向空间允许的范围内，不会出现弹簧压并后轮圈与花鼓刚性碰撞的问题。

　　从安装边界和尺寸配合来看，该轮辋的安装接口与常规自行车花鼓的安装尺寸兼容，轮心花鼓座预留了标准的轴杆安装孔位，可以直接替换同尺寸的传统轮组，不需要对车架的前叉、后叉开档尺寸做修改。轮圈的外径尺寸匹配常规的自行车外胎安装规格，胎边卡槽的尺寸符合通用 clincher 外胎的安装标准，用户不需要更换特殊规格的外胎即可直接装配。需要注意的是，由于内部支撑组件占用了轮组内部的径向空间，该轮组无法适配常规的钳形刹、V刹结构，需要搭配碟刹系统使用，花鼓座上预留了标准的六钉碟刹安装位，能够兼容市售的主流自行车碟刹卡钳。轮组整体的径向跳动公差在设计时控制在常规自行车轮组的允许范围内，减震动作带来的轮圈偏移量不会超过刹车系统的允许间隙，避免出现刹车蹭碟的问题。

　　在实际使用场景中，这种内置减震的轮辋能够有效过滤铺装路面的细小颠簸，比如井盖接缝、路面颗粒带来的高频震动，降低骑乘者的手部、臀部疲劳感；在经过小幅度的路面落差时，比如路沿、小坑洼，轮组内部的弹簧能够吸收大部分冲击，避免轮圈直接受到硬冲击出现变形。和传统的钢丝辐条轮相比，该结构没有辐条张紧力衰减的问题，不需要定期调整辐条张力来维持轮圈正圆，维护成本更低。结构上所有的铰接点都预留了润滑脂加注空间，长期使用时可以定期加注润滑脂避免销轴磨损出现旷量，弹簧表面做了防锈处理，能够适应雨天骑行的使用环境，不会因为沾水出现早期锈蚀失效。
