适老化壁挂带扶手坐便装置结构设计

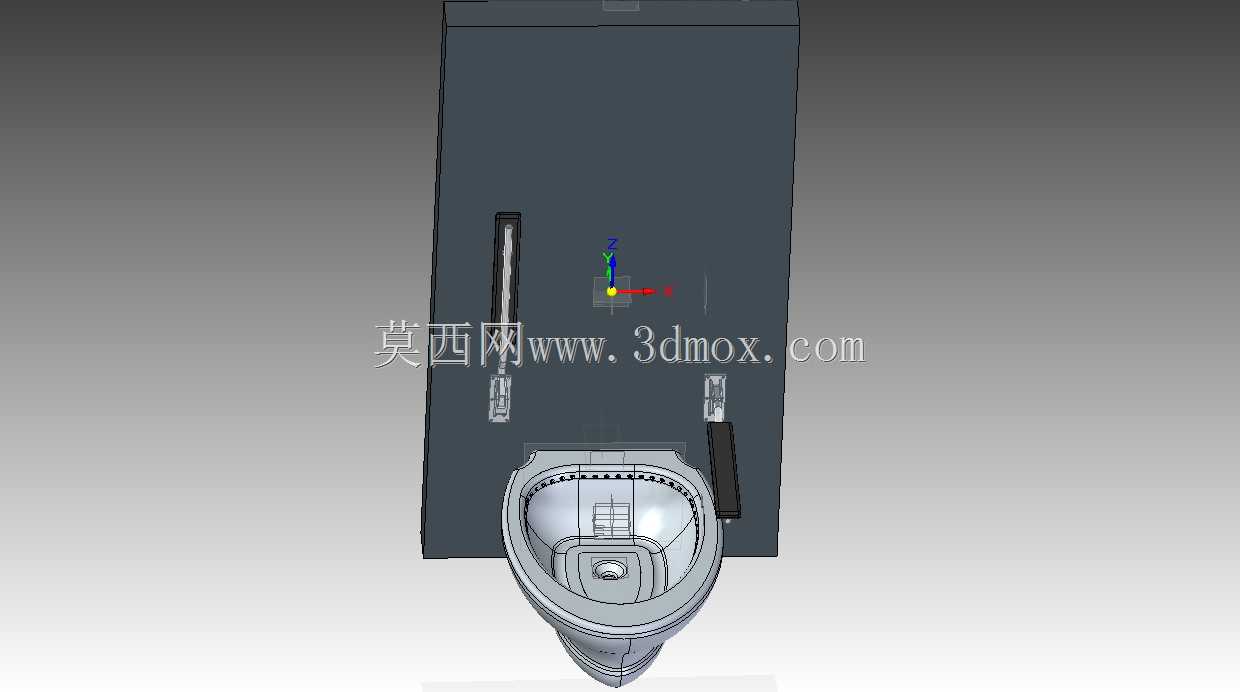

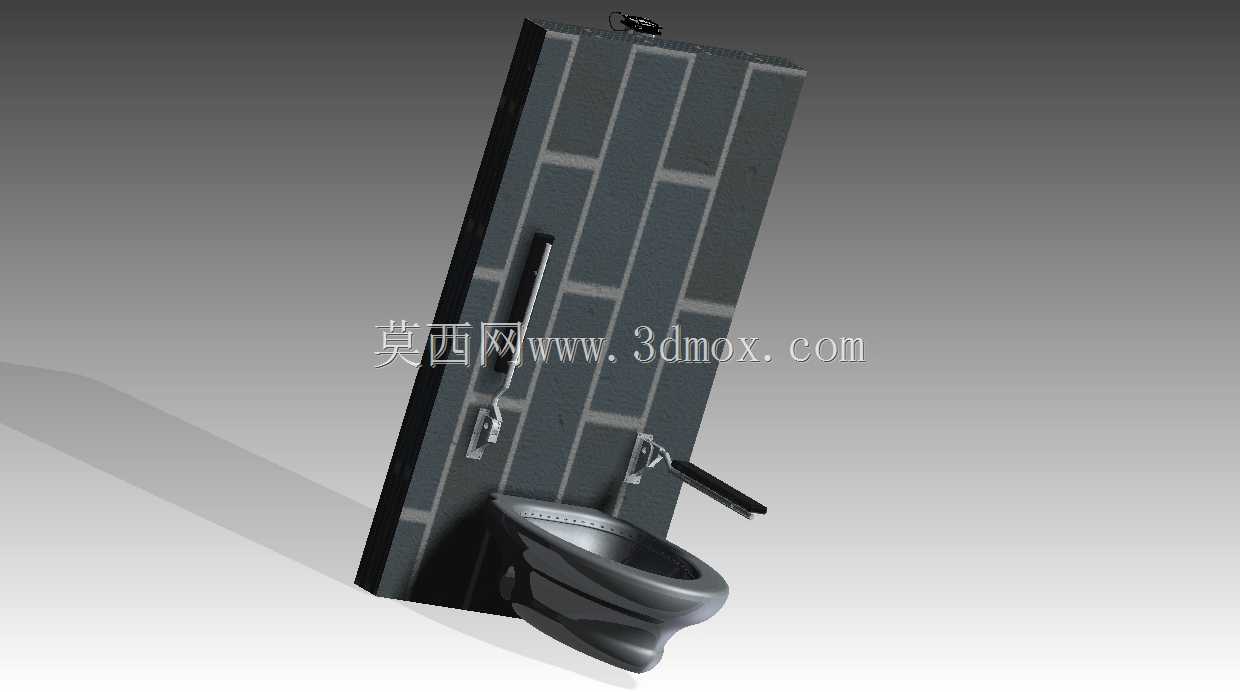

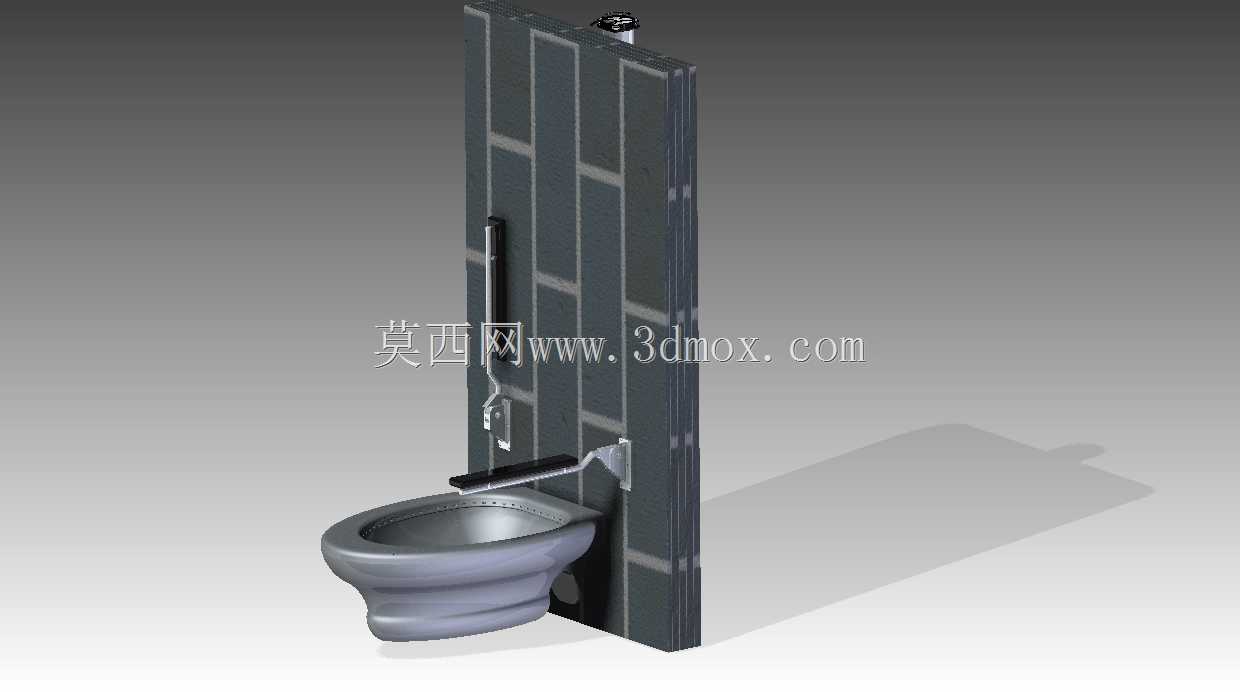

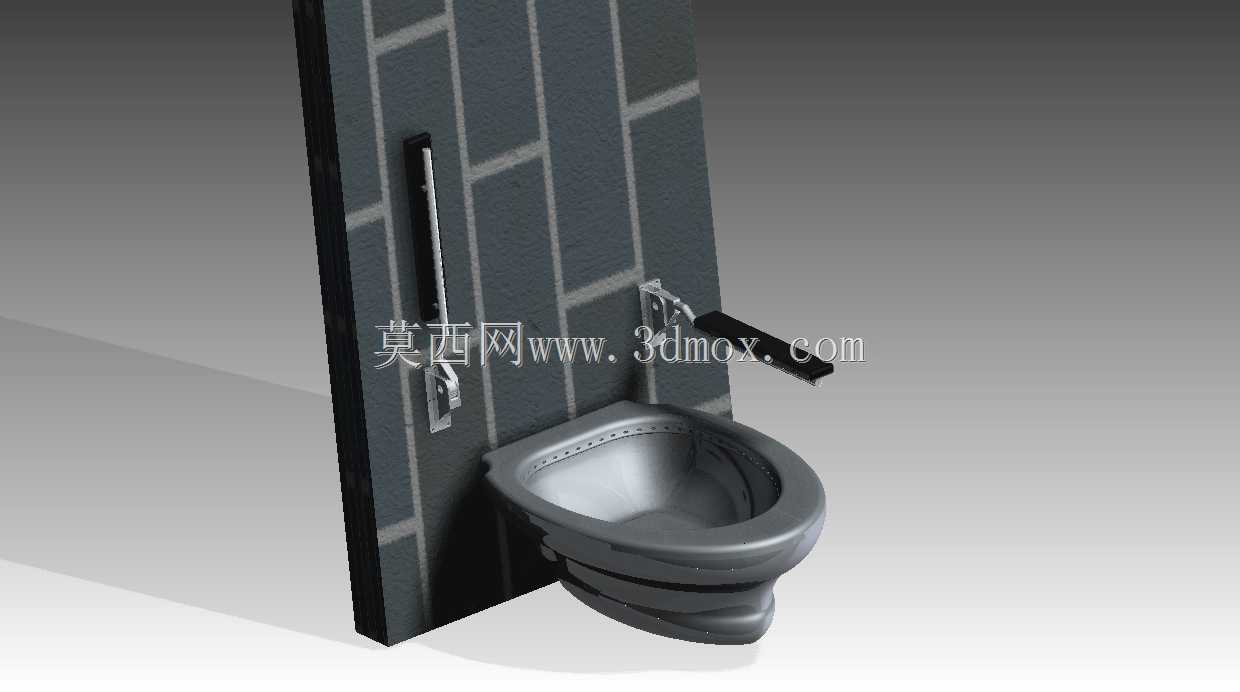

　　在公共无障碍卫生间、养老机构居室卫浴区、医院病房独立卫生间以及老旧小区适老化改造的卫浴场景中，带扶手的壁挂式坐便装置是核心的无障碍功能构件，这类装置的设计核心是兼顾行动不便人群的使用支撑需求与卫浴空间的清洁维护便利性，区别于传统落地式坐便器，壁挂式的安装结构能彻底释放地面区域，既减少卫生间的清洁死角，也能给轮椅使用者留出足够的靠近与回转空间。从结构设计逻辑来看，这款坐便装置采用隐藏式水箱与壁挂承重支架的组合架构，承重支架需预埋入墙体内部，按照建筑结构荷载规范要求，支架的单点承重需满足不低于1.5kN的静载要求，能够承受使用者倚靠、扶手牵拉时的复合载荷，避免长期使用出现结构松动。坐便器本体采用陶瓷一体成型的流线型结构，

　　盆体边缘做圆弧过渡处理，没有突出的棱角，避免使用者磕碰受伤，盆体的水封深度控制在50mm以上，既能保证隔臭效果，也能防止使用时污水溅出，排污口采用标准的墙排结构，中心距完成地面的高度控制在180mm，匹配主流建筑同层排水的管路布设要求，不需要额外改造地面排水结构，降低现场安装的施工难度。配套的扶手采用一体化的L型设计，垂直段固定在坐便器侧前方的墙体上，水平段向坐便器上方延伸，扶手的握持直径控制在35mm，表面做防滑纹理处理，握持区域距离墙面的净距保持在50mm，方便手部力量不足的使用者抓握借力，扶手的安装高度距离坐便器座圈上表面250mm，垂直段的下端距离地面700mm，既满足使用者从站立到坐下过程中不同姿态的支撑需求，

　　也不会对轮椅的靠近造成干涉。座圈采用抗菌材质的加厚结构，前端做开口处理，方便行动不便人群清洁护理，座圈的静态承重不低于2kN，能够满足不同体重使用者的使用需求。安装边界方面，这款坐便装置的整体突出墙面的距离控制在600mm以内，坐便器座圈上表面距离完成地面的高度为450mm，匹配轮椅座面的常规高度，方便使用者从轮椅向坐便器平移转移，坐便器两侧预留的操作净宽不小于800mm，保证陪护人员有足够的辅助操作空间。进水接口采用标准的G1/2内螺纹接口，预留在承重支架左侧距离地面300mm的位置，角阀采用带检修口的结构，不需要拆开装饰面板就能完成水路检修。从实际使用的功能特性来看，这款装置的扶手与坐便器本体采用分体式固定结构，

　　扶手的承重直接传递到墙体预埋支架上，不会将载荷传递到陶瓷坐便器本体，避免长期受力导致陶瓷开裂，冲水按键设置在扶手侧方的易触碰位置，按键的按压力度控制在20N以内，手部力量较弱的使用者也能轻松操作。在结构建模过程中，需要重点验证壁挂支架的受力变形量，在满载荷工况下支架的最大变形量需控制在0.5mm以内，避免长期使用出现坐便器下沉、管路密封失效的问题，同时陶瓷本体与墙面装饰层的衔接处采用防霉密封胶处理，缝隙宽度控制在3mm以内，防止水汽渗入墙体导致内部支架锈蚀。这类装置的设计需要充分结合人体工程学数据，针对老年人群、下肢功能障碍人群的动作特征，优化扶手的位置、坐便器的高度以及周边的操作空间，不能简单在普通坐便器旁加装扶手，而是要从整体安装结构、载荷传递路径、使用动作轨迹多个维度做一体化设计，才能真正满足无障碍使用的实际需求，避免出现安装后扶手松动、空间不足、使用不便等实际工程问题。
