带虹吸效应的螺旋流体输送发生装置

　　在中小型流体输送工况里，很多场景不需要大流量高扬程的工业泵组，反而需要低能耗、无额外动力输入的流体引导结构，这款带虹吸效应的螺旋发生装置，就是针对这类重力流辅助输送场景设计的功能构件。从实际落地场景看，它常被用在实验室小型流体循环系统、小型水处理装置的自流管路、化工小试装置的试剂输送段，还有民用给排水的无动力引流段，不需要额外接入动力电源，依靠管路结构本身的流道设计配合虹吸形成条件，就能实现流体的持续定向输送，相比同规格的微型泵组，它没有运动叶轮的磨损问题，日常运维几乎不需要更换易损件，对含有少量微小颗粒的流体也有更好的通过性，不会出现叶轮卡滞的故障。

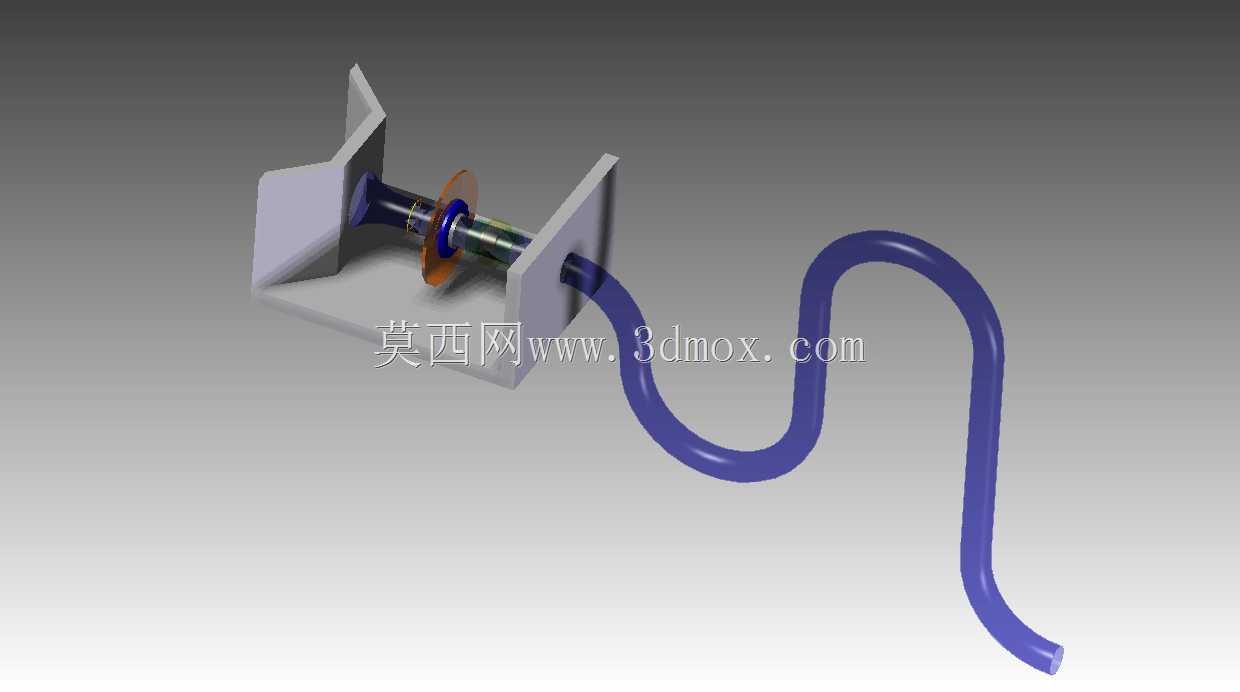

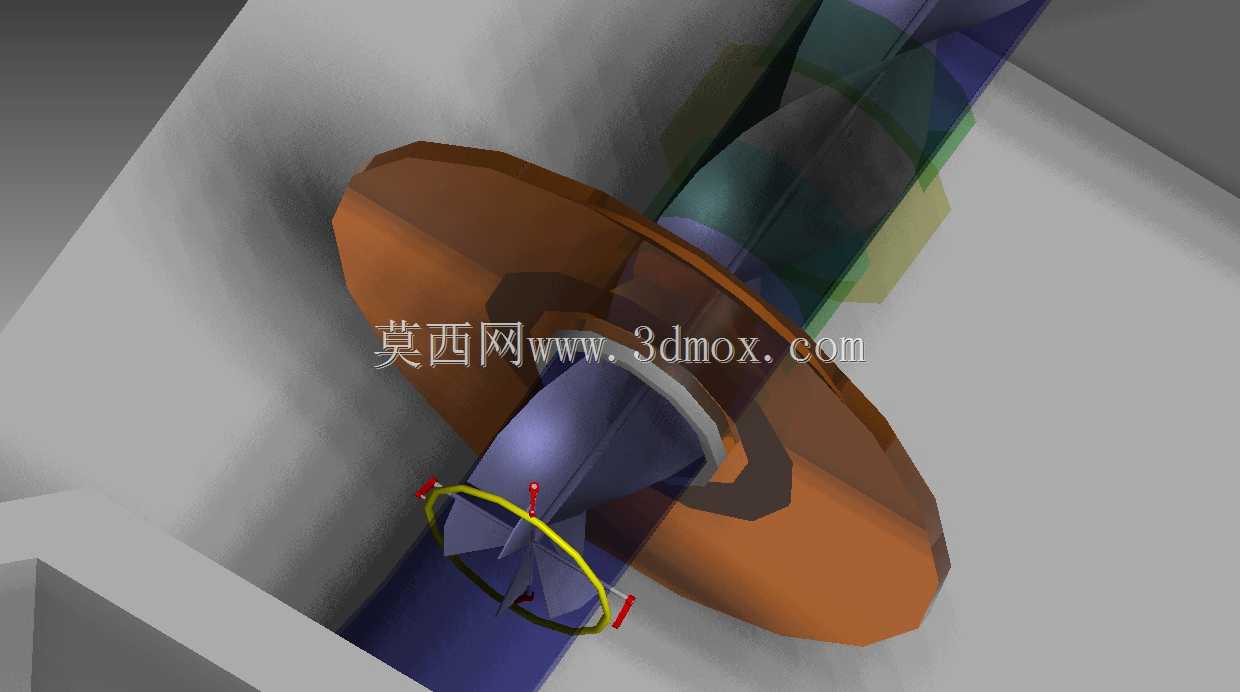

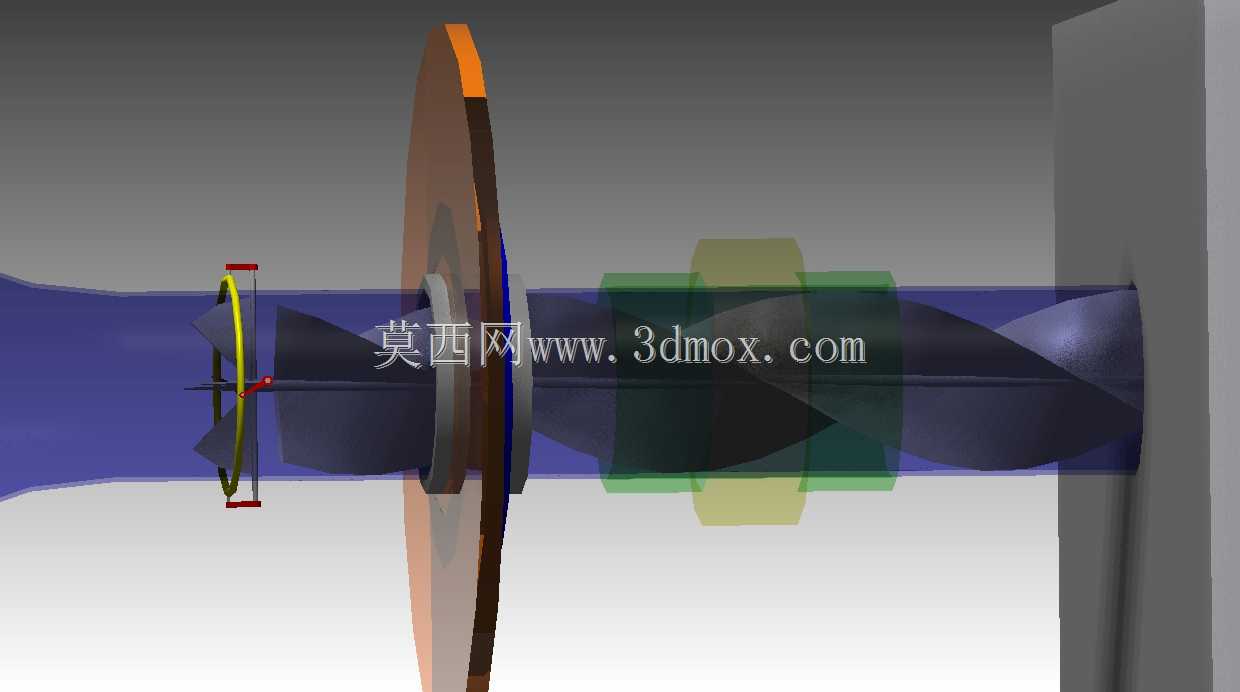

　　从功能特性上看，这套装置的核心是入口段的螺旋发生结构，当流体从入口端进入时，首先经过带螺旋导流叶片的转轴段，流体在叶片的引导下形成稳定的螺旋旋流，这种旋流状态能大幅降低流体在弯管段的沿程阻力，尤其是后方S型弯管段，普通直管流经过连续弯折时会在弯管内侧形成涡流区，造成明显的压头损失，而旋流状态的流体在弯管内会贴附管壁形成连续的螺旋前进流态，涡流区被压缩到极小范围，能让整个管路的虹吸形成速度提升近40%，同时虹吸形成后所需的维持液位差更低，在低液位差工况下也能保持稳定的输送状态，不会轻易出现虹吸断流的问题。入口端的两个平行安装板是用来固定整个装置的安装基准，两个板件上的同轴孔用来穿装螺旋导流的转轴，板件外侧的入口是扩口结构，这种扩口设计能降低流体进入装置时的入口阻力，避免入口处形成紊流影响后续旋流的形成，扩口的角度控制在15度左右，既保证了流道的顺滑过渡，也不会因为扩口过大造成整体结构尺寸冗余。

　　设计思路上，这套结构没有采用复杂的异形流道加工方案，所有构件都是常规机械加工能实现的结构，螺旋叶片采用等螺距设计，叶片和转轴之间采用焊接固定，保证连接强度的同时也能避免缝隙处的流体滞留，转轴两端通过简易的轴套结构固定在两侧安装板上，不需要复杂的密封结构，因为整个装置是浸没在流体入口段工作的，不存在高压差的密封需求，轴套只需要起到径向定位的作用即可，加工和装配难度都很低。后方的S型弯管采用等径圆管弯折成型，弯折处的曲率半径控制在管径的3倍，这个曲率半径是兼顾安装空间和流阻的最优值，曲率半径过小会造成弯管处流阻陡增，过大则会让整个装置的纵向安装尺寸变大，不利于在紧凑的设备内部布置。

　　从安装边界尺寸看，两侧安装板的间距是根据螺旋叶片的轴向长度确定的，螺旋叶片的轴向长度为管径的2.5倍，这个长度刚好能让进入的流体形成稳定的旋流，不会因为叶片过短导致旋流强度不足，也不会因为叶片过长造成不必要的阻力增加。整个装置的入口端需要安装在高于出口端的液位位置，安装时要保证入口段完全浸没在待输送的流体液面以下，首次启动时只需要对管路进行一次排气，就能自动形成稳定的虹吸输送状态，后续运行过程中不需要额外操作。S型弯管的末端出口需要低于入口端的最低工作液位，这样才能保证虹吸效应的持续维持，安装时整个装置的固定点只需要设置在两侧的安装板上即可，弯管段因为是连续的圆弧结构，自身的结构强度足够支撑管路内流体的重量，不需要额外增加固定支撑点。在实际选型适配时，只需要根据所需的输送流量匹配对应的管径规格，螺旋叶片的螺距随管径等比例缩放即可，不需要重新做复杂的流道仿真验证，结构的通用性很强，能适配多种不同流量需求的无动力流体输送场景。
