拖挂式电缆卷盘张紧放线作业装置

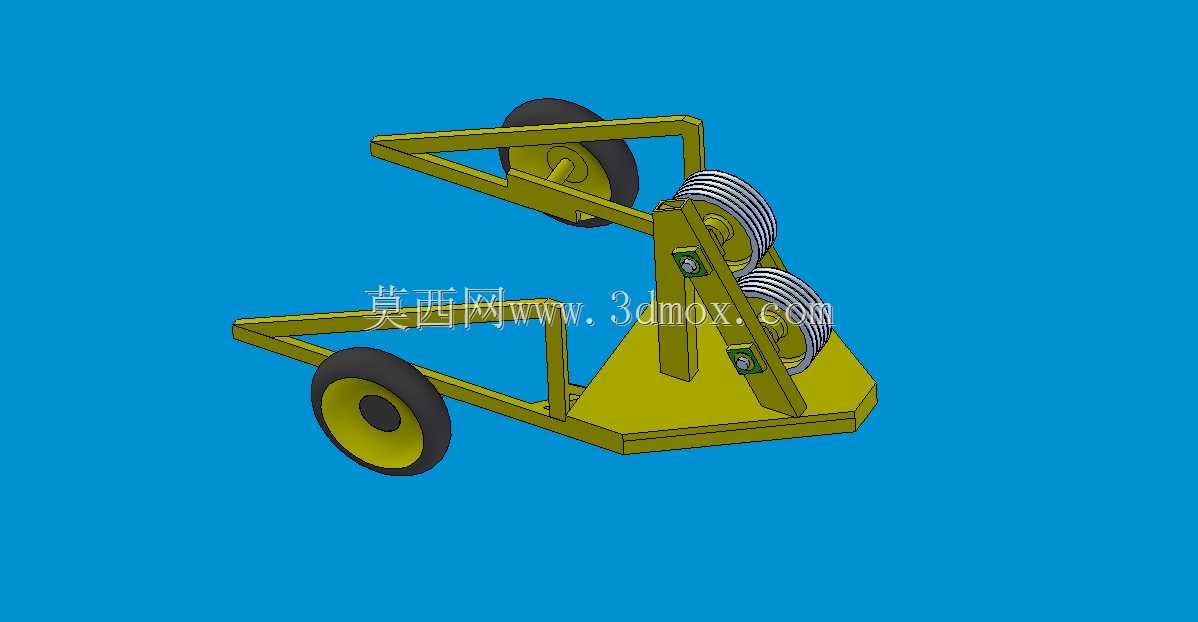

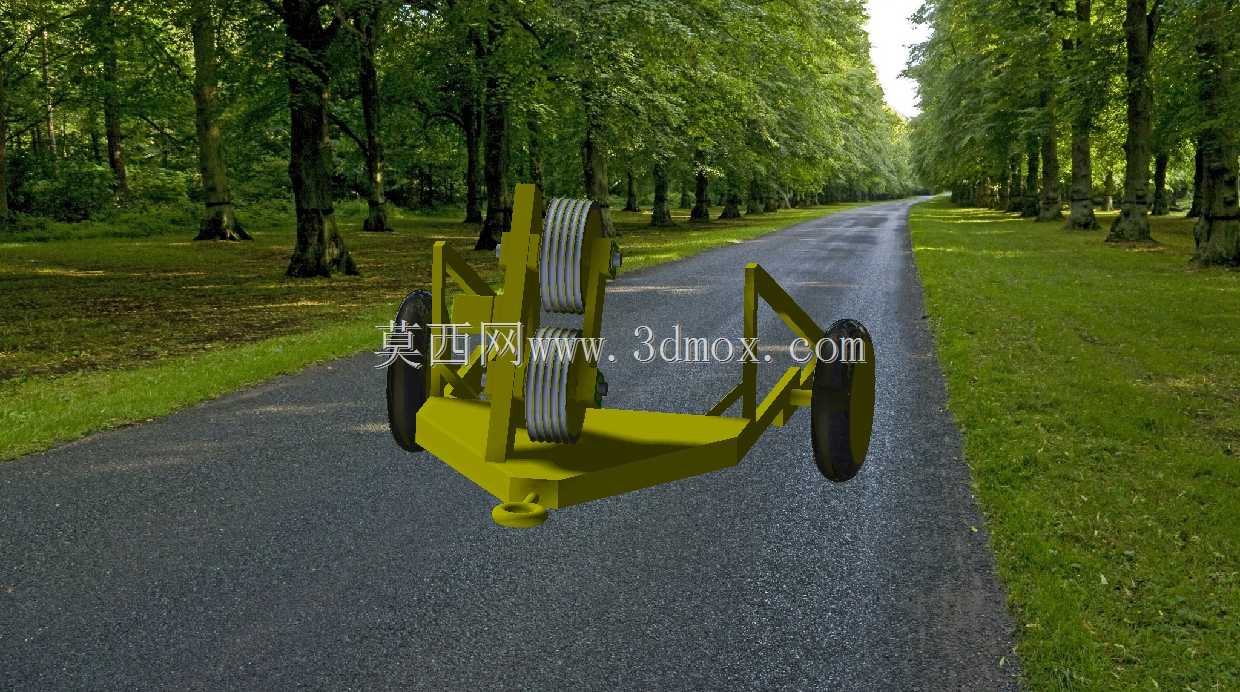

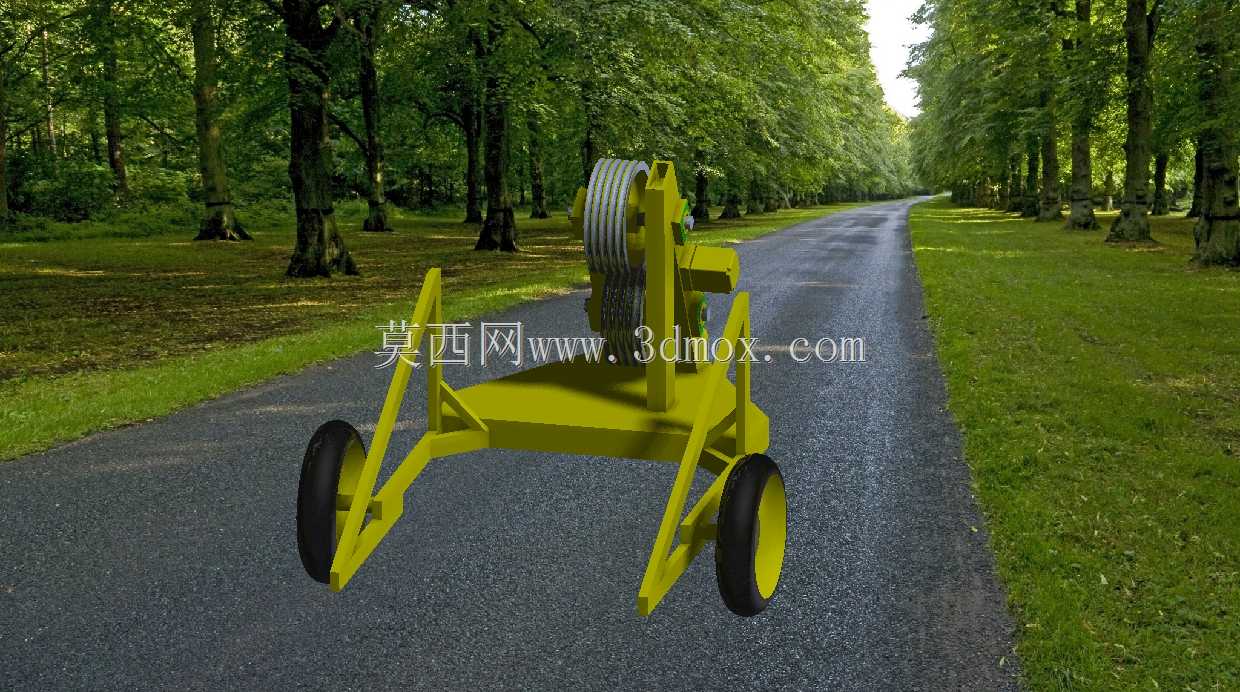

　　在架空线缆铺设、地下电缆管沟敷设、厂区供电线路改造这类户外长线缆作业场景中，线缆展放过程的张力控制直接决定施工效率与线缆本体质量，传统人工放线或简易架体放线时，很容易出现线缆打扭、拖地磨损、张力突变拉损绝缘层的问题，这款拖挂式张紧装置正是针对这类作业痛点设计的专用作业机具。从结构布局来看，整机采用单轴拖挂行走架构，两侧配置充气行走轮，前端设置牵引挂接环，可直接挂接在工程皮卡、小型拖拉机等牵引设备尾部，随施工点位转移灵活转场，无需额外吊装转运，适配野外非铺装路面、厂区硬化路面等多种通行场景，转场时整机重心落在轮轴中心位置，牵引行驶过程中不会出现翘头、摆尾的失稳问题。核心作业单元为上下排布的双导轮张紧机构，

　　两组带限位槽的金属导轮垂直错位安装在机架主体上，线缆从卷盘引出后依次绕经两个导轮，依靠导轮的夹持阻尼与导向作用，始终保持恒定的出线张力，不管是牵引端匀速拉线还是临时停顿，导轮都能约束线缆的出线速度，避免卷盘惯性转动导致的线缆松脱、乱圈问题，导轮槽型深度适配常规10-35kV电力电缆、通信大对数线缆的外径范围，槽面做圆弧钝化处理，不会刮蹭线缆外护套。机架主体采用矩形钢管焊接成型，整体为开放式桁架结构，没有多余的封闭腔体，野外作业时泥土、雨水可直接从架体间隙漏出，不会在架体内积存造成锈蚀，焊接位置均做满焊处理并打磨焊渣，关键受力节点额外加焊三角形加强筋，承受线缆张紧反力时不会出现架体变形。卷盘安装位设置在机架中后部，

　　采用可开合的定位轴座结构，更换不同规格的电缆卷盘时，只需拔出定位销即可翻开轴座压盖，吊装放入卷盘后复位压盖插好定位销即可完成固定，无需额外螺栓紧固，单名作业人员即可在3分钟内完成卷盘更换操作，轴座中心高度与导轮进线端高度保持齐平，线缆从卷盘引出到导轮的过程中不会出现竖向弯折，避免线缆内部铜芯出现硬弯折损伤。从安装边界尺寸来看，整机轮距控制在1.2米以内，宽度小于常规小型货运车辆的车身宽度，在乡村狭窄道路、厂区设备间隙穿行时不会出现刮碰，整机长度不含牵引挂环约1.8米，转场时占用空间小，临时停放时只需放下机架前端的支撑支脚即可保持整机直立，无需额外倚靠其他物体。作业状态下，张紧导轮的出线方向可根据施工需求做小角度偏转，

　　适配架空布线时的向上出线、管沟敷设时的水平出线需求，不需要额外调整整机停放位置，机架上预留的绑带挂点可在卷盘安装完成后绑定防脱绑带，避免作业过程中卷盘从轴座上窜出。不同于固定式放线架，这款拖挂装置可在短距离移位时直接牵引移动，不需要拆卸卷盘，比如沿线路方向每展放完一段线缆，可直接牵引装置向前移动对应距离，省去反复装卸卷盘、搬运架体的工序，在长距离直线段线缆铺设作业中，能减少一半以上的辅助作业时间。导轮的转动阻尼可通过侧边的压紧调节螺母微调，针对不同线径、不同材质的线缆，可调整对应的张紧力，比如展放带钢铠的厚壁电缆时可适当调大阻尼，展放薄壁通信线缆时调小阻尼，避免压力过大压损线缆结构，所有调节位置均采用外露式设计，作业人员无需专用工具，用普通扳手甚至撬棍即可完成阻尼调整，适配野外作业工具不全的场景。行走轮采用重载充气橡胶轮，轮面花纹深度较深，在泥泞、碎石路面行走时具备足够抓地力，轮轴位置配置密封式轴承，长期在多尘环境下作业也不会出现卡滞，日常维护只需定期加注润滑脂即可，没有复杂的液压、电控元件，整机故障率极低，适合野外无供电条件的作业场景使用。
