雷猫盾形创意标识立体造型结构设计

　　在文创周边定制、主题场景装饰、IP衍生实体开发的实际项目中，这类盾形标识立体件的应用场景十分广泛，小到主题展陈的墙面装饰挂件、潮玩手办的配套底座标识，大到主题乐园的户外导视立牌、线下门店的门头立体徽标，都需要这类兼具辨识度与结构合理性的立体造型作为载体。做这类造型的结构设计时，首先要跳出平面标识的思维局限，不能直接把平面矢量图拉伸成厚片就交付生产，要考虑不同安装场景下的受力边界、安装固定方式以及后期表面处理的工艺可行性。

　　从功能特性来看，这个造型核心是传递IP视觉识别性，同时要满足不同使用场景下的结构强度需求。如果是作为墙面挂装件，背部需要预留适配挂钉的沉孔结构，沉孔的位置要对应造型的重心区域，避免挂装后出现倾斜、下坠的情况，沉孔深度要控制在整体厚度的三分之二以内，防止打穿正面造型破坏外观完整性；如果是作为桌面摆放的装饰摆件，底部要做平整的安装贴合面，必要时可以预留配重块的安装腔，通过内置金属配重块提升摆放稳定性，避免轻微触碰就倾倒。如果是作为户外使用的标识件，外轮廓的棱边要做R0.5-R1的圆角过渡，一方面减少户外使用时的应力集中，避免长期风吹日晒出现边角开裂，另一方面也能避免尖锐棱边造成磕碰伤害。

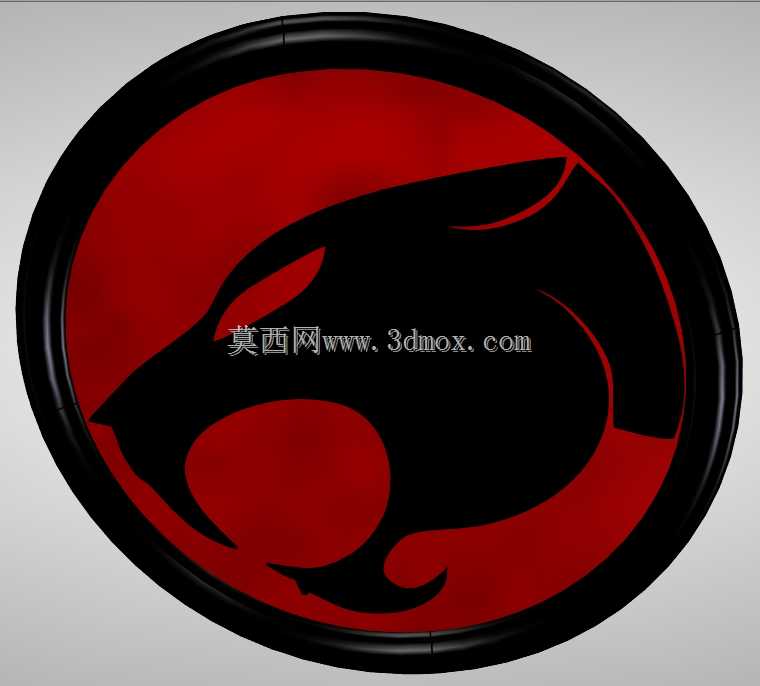

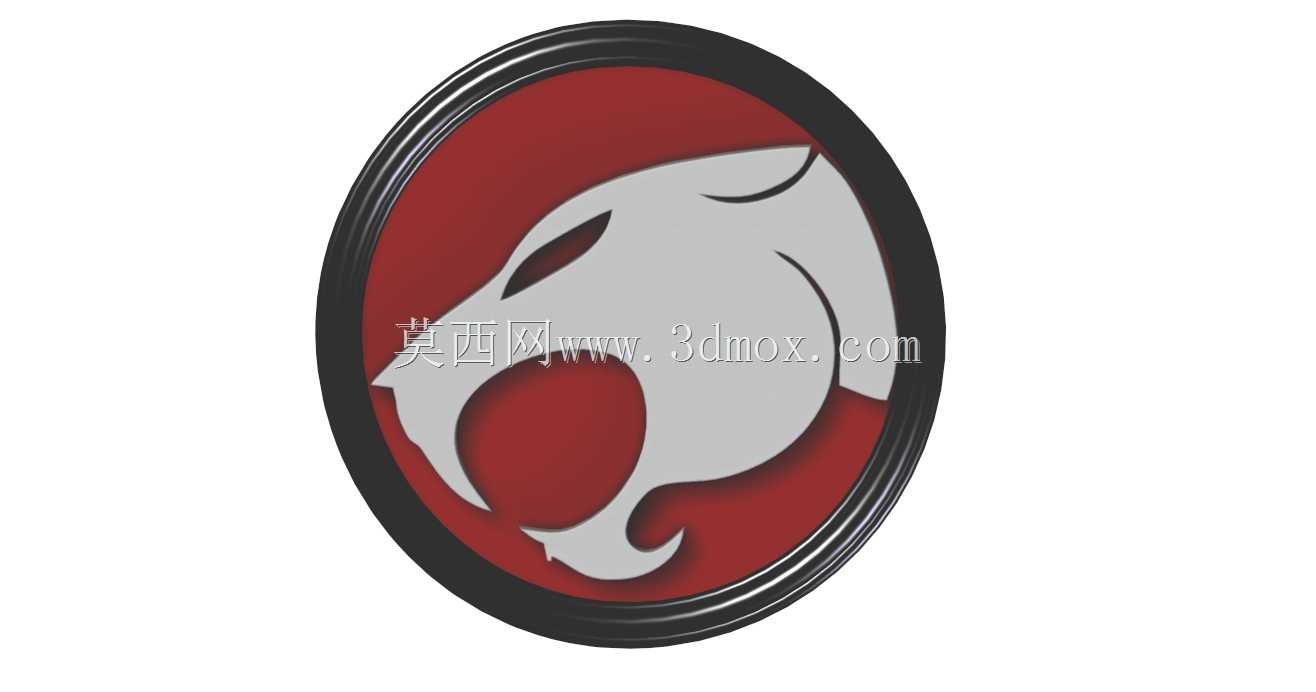

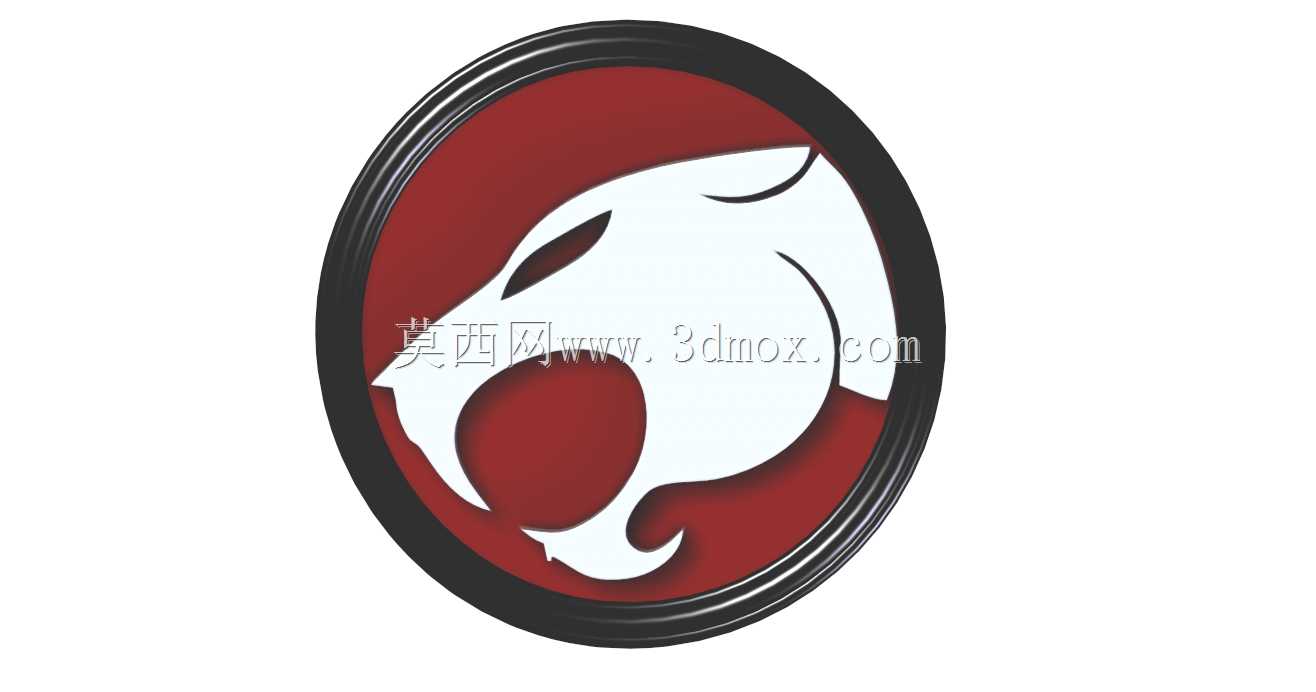

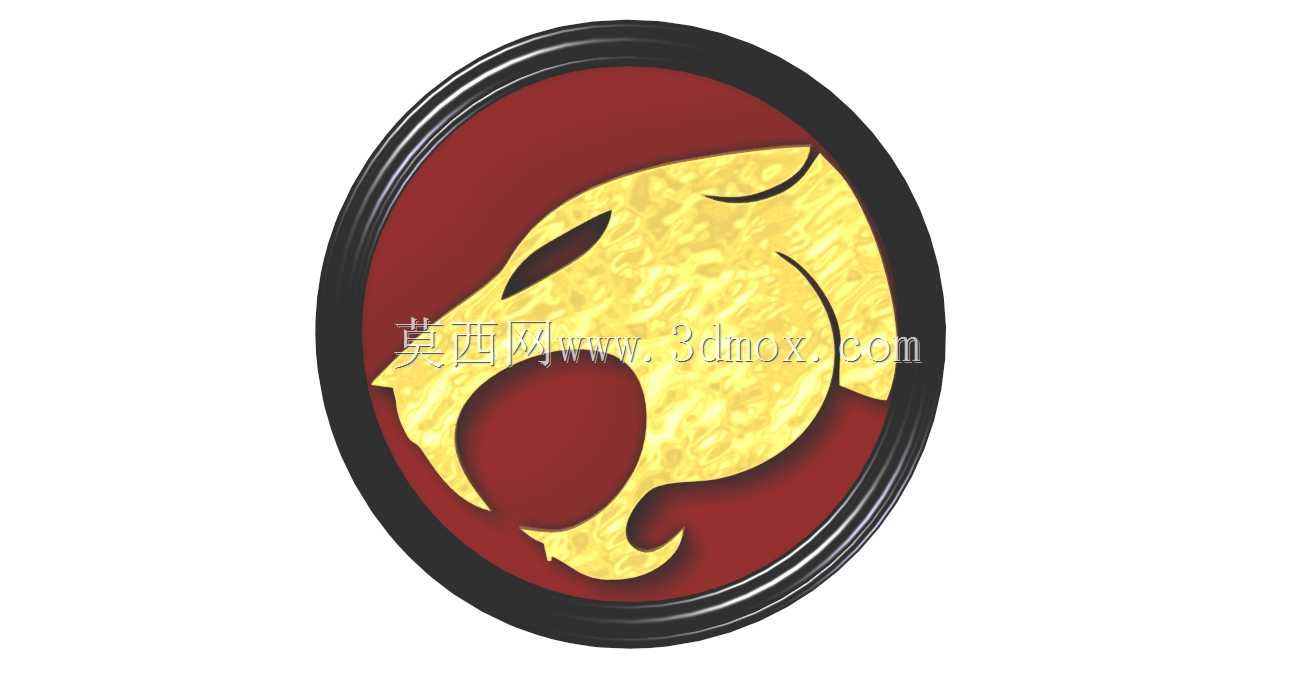

　　设计思路上，首先要还原平面标识的核心识别元素：椭圆外盾轮廓、红黑撞色的雷猫形象，所有曲面过渡要做连续顺滑处理，不能出现生硬的折角。外盾的环形边框要做均匀的厚度渐变，从正面看边框宽度保持一致，侧面看要做轻微的弧面凸起，模拟金属徽章的立体触感，避免直上直下的生硬侧壁。内部的雷猫形象，黑色剪影部分要做0.3-0.5mm的轻微下沉处理，红色区域做对应的微凸处理，通过高低差强化视觉层次感，即使后期不做分色处理，也能通过光影关系区分出图案轮廓；如果是做喷漆、电镀分色工艺，高低差的结构还能作为色漆的遮挡边界，减少分色胶带粘贴的难度，提升量产时的良率。

　　外形尺寸方面，这类造型没有固定的统一尺寸，需要根据实际应用场景做参数化调整，但核心的比例关系要保持一致：整体椭圆轮廓的长宽比控制在1.2:1，边框宽度占整体短边长度的十分之一，内部图案的留白边距要均匀，避免图案偏位。安装边界上，挂装使用时，背部挂孔的横向间距要控制在整体宽度的三分之二处，适配常规的墙面挂钉间距；如果是采用胶粘安装，背部要做浅网格状的凹槽纹理，增加胶水的接触面积，提升粘接牢固度；如果是和其他构件做螺丝锁附安装，要在造型非视觉面预留对应的螺丝柱，螺丝柱的深度要满足螺丝锁附的咬合长度，同时不能穿透正面外观面，螺丝柱周边要做加强筋连接，避免锁附螺丝时出现柱体断裂的情况。

　　实际建模过程中，要注意所有曲面的曲率连续，尤其是雷猫形象的曲线部分，要和平面原稿的线条完全匹配，不能出现走形，曲面拼接处不能有收敛褶皱，避免后期CNC加工或者3D打印时出现层纹、台阶缺陷。壁厚设计要保持均匀，整体壁厚控制在2-3mm，根据成品尺寸大小做对应调整，避免壁厚差异过大导致注塑或者打印时出现缩痕、变形。如果是采用金属铸造工艺生产，还要在造型的非视觉面预留排气孔的位置，避免铸造时出现气孔、缺料的缺陷。另外，表面处理的适配性也要在建模阶段考虑到位，如果是做抛光电镀工艺，外表面的曲面要避免过小的内凹死角，防止抛光轮无法触及导致抛光不到位；如果是做UV打印或者水转印工艺，表面要做足够的平面区域预留，保证图案转印的清晰度。
