车辆升降用自动锁定机构结构设计

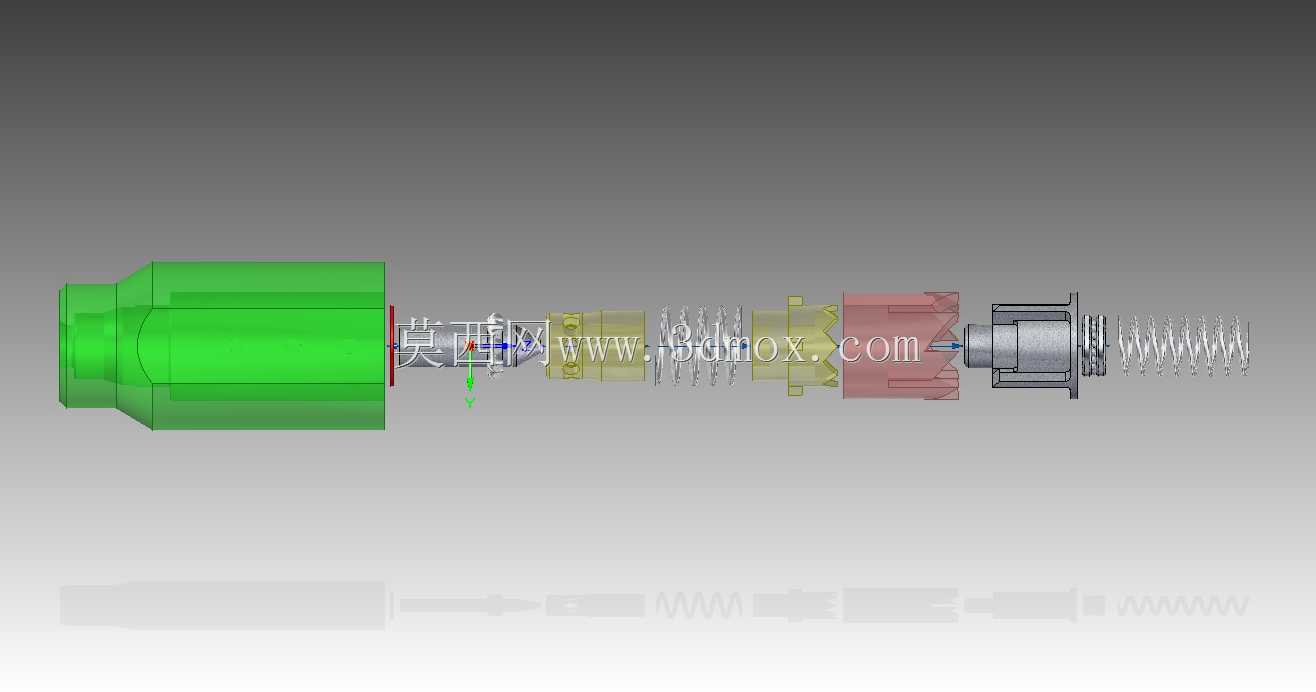

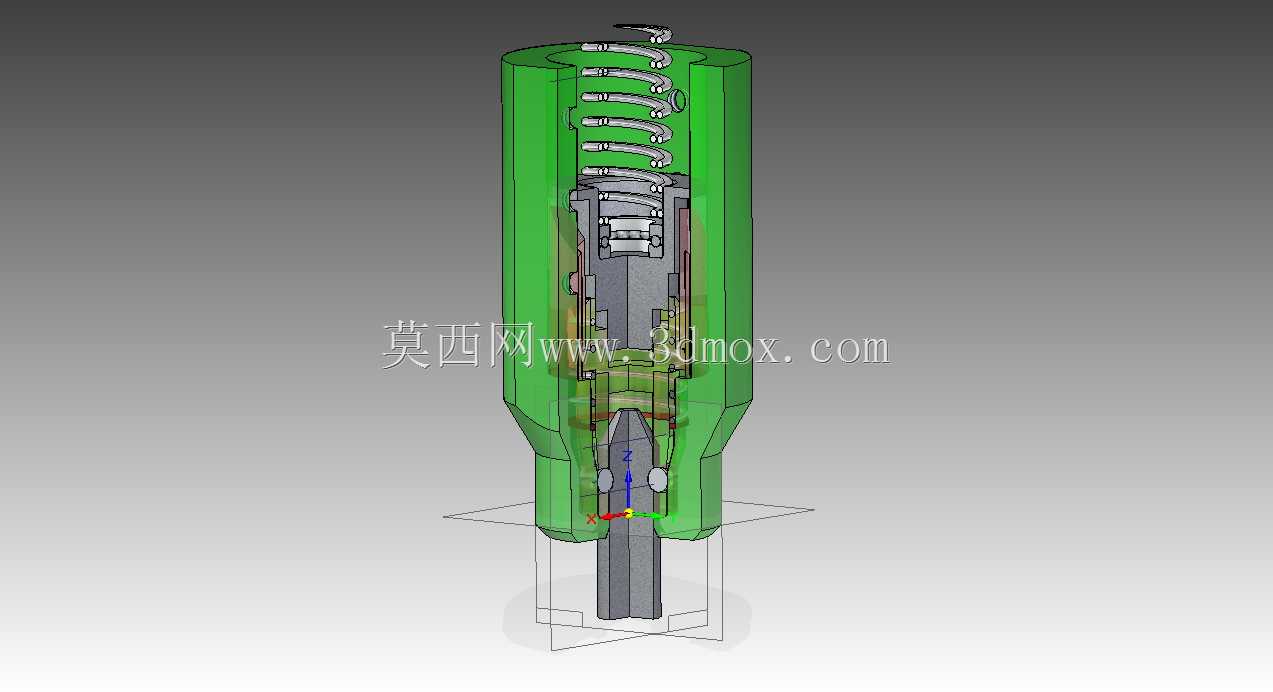

　　在车载升降作业、特种车辆转运以及车载设备收放的场景中，升降部件的位置锁定一直是影响作业安全与运输可靠性的核心环节，这套自动锁定结构正是针对这类场景开发的机械式锁止方案，无需额外电控或液压辅助锁止元件，纯机械结构即可完成升降过程中的自动锁止与解锁动作。从结构剖面能看到，整套机构采用同轴套筒式布局，外层为承载导向套筒，内部集成了锁止销、复位弹簧、解锁顶推组件以及行程限位结构，整体外轮廓为圆柱形，安装时可直接嵌入升降立柱的中空腔体内部，不需要额外占用侧面安装空间，适配多数现有车载升降杆、伸缩支腿的内部安装尺寸边界。

　　设计之初就考虑到车载工况的振动冲击问题，锁止动作完全依靠弹簧预紧力驱动，不存在电磁锁失电解锁、液压锁泄漏泄压的失效风险，当升降部件上升到预设锁止位置时，内部锁止销会在弹簧推力下自动卡入对应定位槽，完成刚性锁止，此时即使承受额定载荷的冲击载荷，锁止销的剪切面也能保持足够的安全裕度，不会出现滑脱问题。解锁动作则依靠升降部件下行的顶推力触发，当需要收回升降结构时，下行的杆体首先接触解锁顶推斜面，将锁止销压缩回套筒内部，解除锁止状态，整个解锁过程不需要额外操作手柄或者控制按钮，完全随升降动作同步完成，和伸缩式圆珠笔的锁止逻辑有相似之处，但针对重载工况做了结构强化，锁止接触面采用了斜面导向设计，避免卡滞。

　　从安装边界来看，整套机构的外径适配常规50-80mm直径的升降立柱内腔，轴向总长度在收缩状态下不会超出升降立柱的固定段长度，伸出状态下锁止销的伸出量满足5mm以上的啮合深度，能够承受径向与轴向的复合载荷。内部弹簧的参数经过匹配，预紧力既能够保证振动工况下锁止销不会意外回缩，又不会在解锁时产生过大的顶推阻力，升降过程的操作力控制在单人手动操作可接受的范围内。锁止销的头部做了圆弧过渡处理，在升降过程中即使存在小幅的位置偏差，也能顺着导向斜面滑入锁止槽，降低了对零部件加工同轴度的要求，适合批量生产加工。

　　在实际应用中，这套机构可以直接替换现有车载升降杆、小型升降支腿上的手动插销锁或者外置锁扣，不需要对原有升降结构做大幅改动，安装时只需要在升降立柱的对应位置加工出匹配的锁止孔即可，维护时只需要定期检查弹簧的弹力状态以及锁止销的磨损情况，不需要复杂的保养流程。针对户外作业的工况，整套结构的活动部件都设计在封闭套筒内部，能够避免沙尘、雨水进入活动配合面，减少卡滞风险，相比外置的锁止结构有更好的环境适应性。结构内部的配合间隙经过合理设定，常温下的滑动阻力均匀，不会出现卡顿或者旷量过大的问题，在-30℃到60℃的工作温度范围内，弹簧性能与结构配合尺寸都能保持稳定，满足多数户外车载设备的使用环境要求。
