双辐板镂空结构钢丝绳卷筒设计

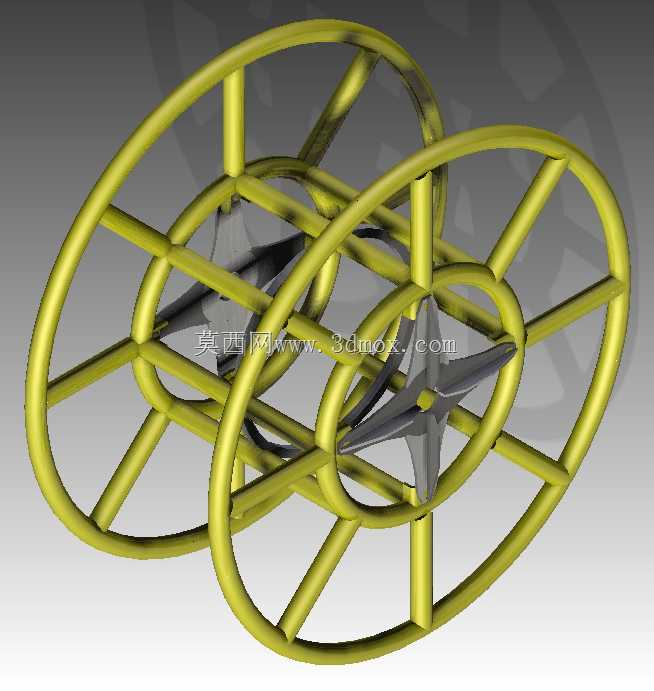

　　在起重作业、索道运输、矿井提升以及大型缆索承重结构的张拉作业场景中，钢丝绳卷筒是直接决定缆索排布规整度、张力传递稳定性的核心执行部件，不同于常规实心辐板卷筒采用的厚重铸造结构，这款双辐板镂空式卷筒在结构减重、绳槽散热、运维便利性上做了针对性的结构优化，适配中轻载频繁往复卷绕的作业工况。从实际功能落地的角度看，卷筒的核心作用是通过自身的定轴转动，将旋转扭矩转化为钢丝绳的直线收放动作，同时通过筒身的螺旋绳槽约束钢丝绳的排布轨迹，避免多层缠绕时出现乱绳、咬绳、挤绳等损伤缆索的问题，常规实心辐板卷筒在长时间连续作业时，筒身与钢丝绳反复摩擦产生的热量难以快速散出，会加速钢丝绳表面润滑脂的流失，提升钢丝断丝的概率，而这款镂空辐板的结构设计，让筒身内外形成了贯通的空气流道，卷筒转动时辐板间的空隙会带动气流持续冲刷筒体内壁，能有效带走摩擦累积的热量，延长钢丝绳的使用寿命。在结构设计思路上，这款卷筒采用了双环筒身配合交叉辐条的承载结构，外侧的两个环形轮缘承担钢丝绳的轴向限位作用，避免钢丝绳在卷绕过程中从筒身端部脱出，轮缘的高度按照常用钢丝绳直径的1.5倍设计，既满足防脱绳的安全规范要求，又不会因为轮缘过高增加不必要的结构重量；连接两侧轮缘与中心轮毂的辐条采用了等截面圆杆结构，呈交叉对称排布，每根辐条的受力方向都沿着卷筒扭矩传递的切向布置，能最大化发挥材料的抗拉压承载性能，相比传统的直板辐板，这种圆杆辐条在相同承载能力下重量能降低40%左右，

　　同时减少了铸造或焊接过程中的结构应力集中问题，降低长期交变载荷下辐板开裂的风险。中心轮毂部分的内孔按照常用的减速器输出轴配合尺寸设计，预留了标准平键的键槽位置，安装时可以直接与驱动轴实现过渡配合，不需要额外加工转接法兰，轮毂与辐条的连接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂或者铸造缺陷，筒身的绳槽部分采用了标准圆弧槽型，槽底圆弧半径比常用钢丝绳半径大5%左右，能让钢丝绳与槽底充分贴合，减少接触应力集中，槽距的设计按照钢丝绳直径的1.1倍设置，保证相邻圈钢丝绳之间留有合理间隙，避免卷绕时相邻绳圈互相挤压磨损。从安装边界的尺寸适配来看，这款卷筒的轴向总长度按照常规100米到200米行程的卷绕容量设计，

　　筒身的有效卷绕直径适配直径8mm到14mm的常用起重钢丝绳，安装时需要保证卷筒轴线与钢丝绳出绳方向的偏角不大于3.5度，避免钢丝绳在卷绕过程中与轮缘产生过度摩擦，同时卷筒的支撑轴承座需要预留足够的径向承载余量，因为在满载荷卷绕时，钢丝绳的拉力会对卷筒产生持续的径向载荷，镂空辐板的结构虽然减重效果明显，但在安装时需要注意做整体动平衡校验，因为辐条的对称度如果存在偏差，高速转动时会产生额外的振动，影响驱动系统的轴承寿命。在实际工况适配中，这种镂空结构的卷筒尤其适合需要频繁正反转、作业环境通风条件较好的场景，比如建筑施工用的小型物料提升机、景区索道的张紧轮组、舞台机械的升降驱动机构，这类场景对设备自重比较敏感，同时卷筒的作业载荷波动不大，

　　镂空结构的减重优势能有效降低驱动电机的功率损耗，提升设备的运行能效；需要注意的是，这类结构不适合在多粉尘、有腐蚀性介质的环境中使用，因为镂空的辐条间隙容易积存粉尘或者腐蚀性残渣，长期积累会影响辐条的受力均匀性，也会增加日常清理维护的工作量。在三维建模过程中，这类交叉辐条结构需要重点控制每根辐条与轮缘、轮毂的相贯线处理，保证连接位置的过渡平滑，避免建模时出现尖锐棱角导致后续有限元分析时出现应力奇异点，影响结构强度校核的准确性，同时绳槽的螺旋线需要保证全程导程一致，避免出现绳槽错位导致的乱绳问题，建模时可以先绘制单圈绳槽的截面轮廓，再沿着螺旋路径扫掠生成整体绳槽结构，最后对所有棱边做工艺倒角处理，匹配实际加工的工艺要求。
