66kV隔离电缆专用夹持固定线夹结构

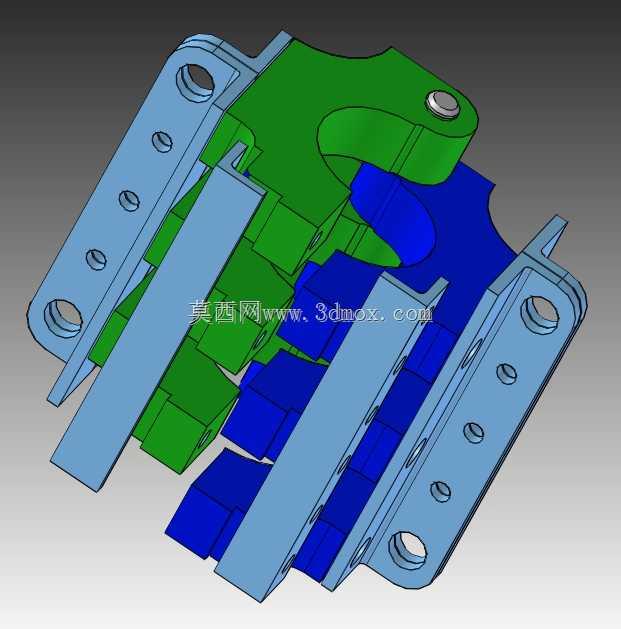

　　在66kV电压等级的输配电线路终端、电缆接驳节点、户外变电站进出线位置，电缆隔离固定是保障线路绝缘安全、避免线缆位移磨损的核心环节，这类专用线夹正是为适配该场景下的多根并行电缆夹持需求设计，区别于常规低压电缆夹，它需要同时满足高压环境下的绝缘间隙要求、大截面电缆的夹持力要求、户外长期运行的结构强度要求。从结构组成来看，该线夹采用分体组合式夹体设计，两侧设置带多组安装孔的金属连接支板，支板上的通孔沿长度方向等距排布，既可以适配不同安装基面的孔位偏差，也能根据现场安装需求调整固定点位，支板与中间夹体通过嵌装的销轴实现铰接定位，安装时可以先打开夹体将电缆卡入对应槽位，再通过紧固件锁紧，无需从电缆端部穿套，大幅降低了现场改造、

　　线缆检修时的安装难度。中间的夹持模块采用分块式组合结构，不同颜色的夹块对应不同的电缆容置槽位，每个槽位的弧度都匹配对应规格电缆的外径，夹紧时可以让夹块内壁与电缆外护套形成均匀的面接触，避免局部应力集中压伤电缆护套，同时相邻电缆之间通过夹块的实体结构形成物理隔离，保证66kV电压等级要求的相间绝缘距离，避免多根电缆并行时出现绝缘击穿、放电爬电的风险。设计过程中首先要确定安装边界条件：线夹整体的安装孔距需要匹配常规电缆支架、终端杆塔的预留安装尺寸，夹体开合角度要满足单根电缆卡入时的操作空间需求，夹块的厚度既要保证足够的结构强度承受电缆自重、风载带来的拉扯力，也要控制整体重量避免对安装基面造成过大载荷。夹持力的计算是设计核心，

　　需要考虑电缆在温度变化时的热胀冷缩量、户外大风时的线缆摆动幅度、短路故障时的电动力冲击，夹块与电缆接触的面不做光滑处理，保留细微的防滑纹理，在不损伤护套的前提下提升静摩擦力，保证电缆在长期运行中不会出现轴向滑移。两侧的连接支板采用弯折成型结构，在安装孔位置做了局部加厚处理，避免螺栓锁紧时出现支板变形，铰接位置的销轴采用过盈配合压装在支板上，夹体对应的铰接孔做了间隙配合处理，保证夹体开合时转动顺畅无卡滞，同时销轴端部做了铆边处理，防止运行过程中销轴脱出造成线夹散架。夹块之间采用凹凸榫卯结构定位，锁紧时各块夹块不会出现错位偏移，保证每个电缆槽位的圆度，避免出现夹偏、夹不紧的问题。在实际应用中，

　　这类线夹多用于66kV电缆终端头附近的固定位置，因为终端头位置电缆从竖直方向转为水平方向接入设备，线缆的应力集中情况更明显，普通的单孔电缆夹无法同时固定多根并行电缆，也无法保证相间的绝缘隔离距离，而这种组合式线夹可以一次性完成多根同回路电缆的夹持固定，同时自带相间隔离功能，不需要额外加装绝缘隔板，减少了现场安装的零件数量，也降低了后续运维的工作量。设计时还考虑了不同截面电缆的适配性，通过更换不同内径的夹块，同一套支板结构可以适配一定范围内的电缆外径，提升了产品的通用化程度，减少了加工时的零件种类，降低生产制造成本。夹体的边缘全部做了圆角倒钝处理，没有尖锐的棱角，既可以避免安装过程中划伤施工人员，也能防止运行过程中尖端放电影响高压绝缘性能。整体结构没有多余的冗余设计，所有的结构特征都服务于夹持、隔离、安装三个核心功能，受力路径清晰，外部载荷通过电缆传递到夹块，再通过夹块传递到两侧的连接支板，最终通过安装螺栓传递到固定基面，整个传力路径没有应力突变的位置，保证长期运行的结构可靠性。
