大尺寸管道适配棘轮扳手结构设计

　　在市政给排水管网施工、大型工业管道安装、油气输送管线运维的现场作业场景中，常规规格的手动扳手往往无法适配大口径管道配套紧固件的操作需求，尤其是针对75mm通径、外径100mm的管道连接节点，操作空间狭窄、紧固件扭矩要求高，普通扳手要么开口尺寸不足，要么力臂长度不够，很容易出现打滑、紧固件棱角磨损的问题，甚至会因为施力角度不当造成作业人员磕碰受伤。这款棘轮扳手的结构设计，正是瞄准这类大尺寸管道安装维护的实际痛点展开，从功能实现到结构尺寸都做了针对性的适配优化。

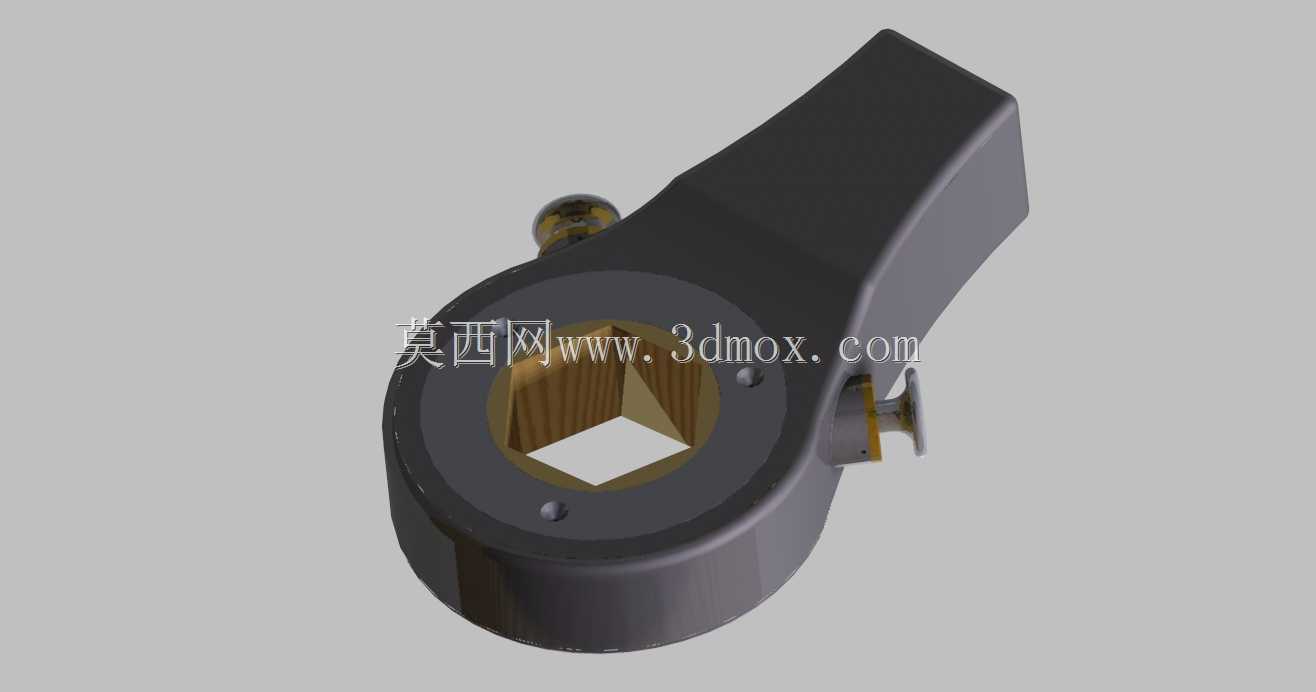

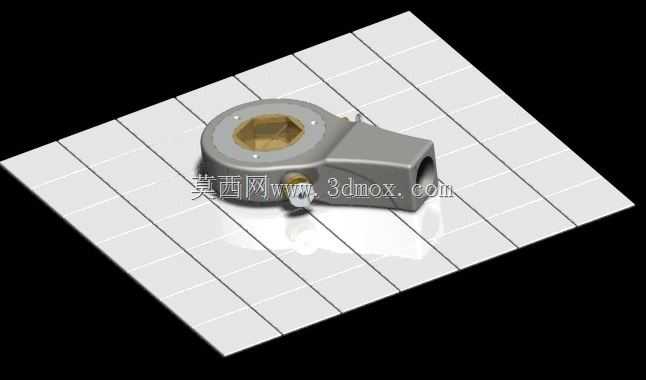

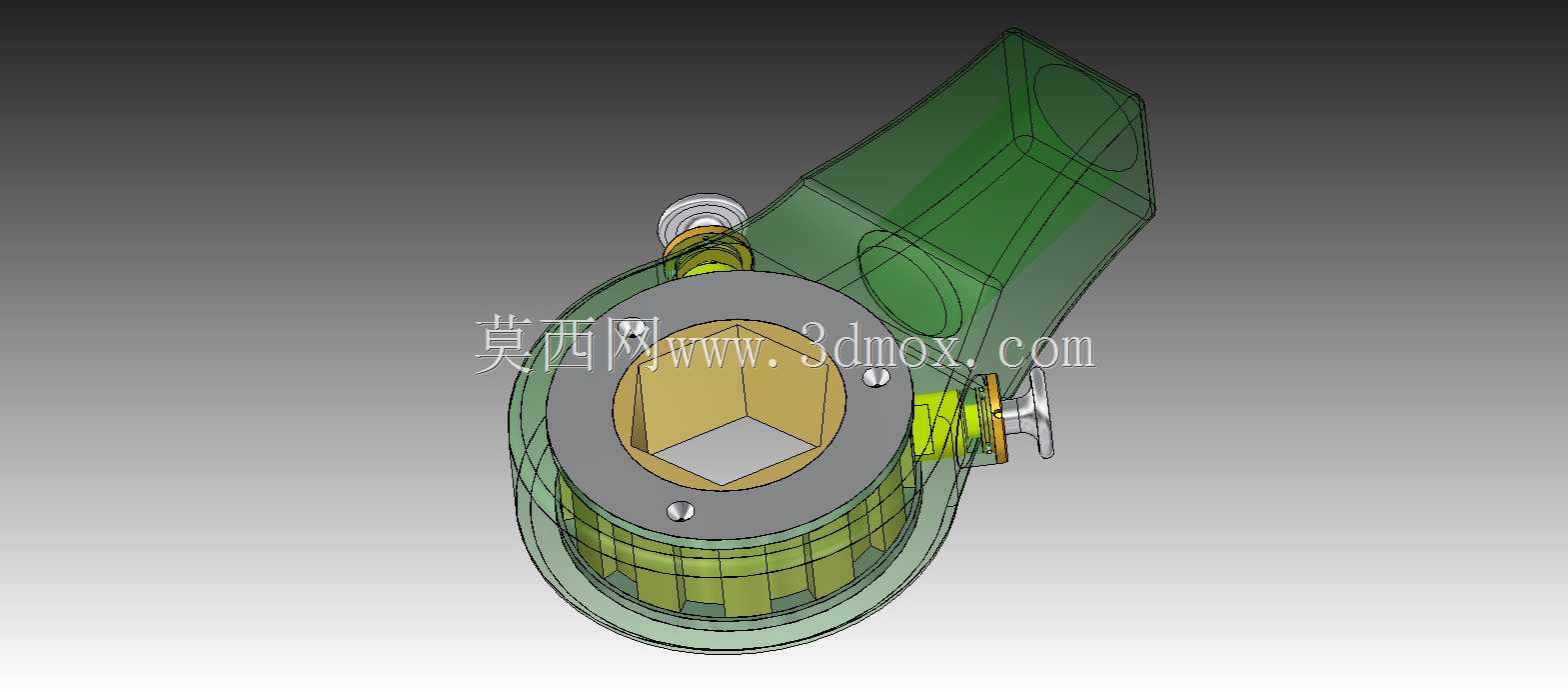

　　从核心功能特性来看，这款扳手采用了单向棘轮传动结构，棘轮头内部的棘爪与棘轮齿圈做了等强度啮合设计，齿形经过修形处理，在承受大扭矩载荷时不会出现跳齿、崩齿的问题，作业过程中不需要反复将扳手从紧固件上取下调整角度，只需要小范围往复摆动手柄就能完成紧固件的拧紧或者拆卸操作，在管道排布密集、操作空间受限的管廊、管沟场景下，能大幅降低作业的动作幅度，提升操作效率。扳手的头部开口做了内六角适配设计，能够紧密贴合大规格六角紧固件的六个受力面，接触面积比普通开口扳手提升40%以上，有效分散紧固件棱角处的压应力，避免因为应力集中造成的紧固件棱角变形，减少后续拆卸维护的难度。

　　在设计思路上，这款扳手没有盲目追求大尺寸带来的扭矩冗余，而是在结构强度和操作便携性之间做了平衡。棘轮头的主体采用了一体化锻造成型的结构方案，材料选用常用的铬钒合金钢，经过调质处理后整体硬度控制在HRC42-48区间，既保证足够的抗扭强度，又避免硬度过高带来的脆性断裂风险。手柄部分和棘轮头采用过渡圆弧连接，连接处做了加厚的加强筋结构，能够有效分散施力时的应力集中，避免在大扭矩操作时出现手柄根部断裂的问题。手柄的握持段做了符合人体工学的收腰设计，表面预留了防滑纹理的加工位置，即使操作人员佩戴防滑手套作业，也能稳定握持不会打滑，施力时的力传递路径更顺畅，减少不必要的力损耗。

　　从外形尺寸与安装边界来看，这款扳手的棘轮头外径控制在合理范围内，针对适配的100mm外径管道，棘轮头的最小操作回转半径只需要120mm，也就是说在管道周围只要预留120mm以上的操作空间，就能完成扳手的往复摆动操作，不需要额外扩大作业坑或者拆除周边相邻的管道构件，非常适合老旧管网改造这类现场空间受限的作业场景。扳手的整体长度经过扭矩测算，普通成年男性单手握持手柄末端施力时，能够输出的最大扭矩可以满足8.8级大规格六角螺栓的拧紧扭矩要求，不需要额外加接延长杆，减少了现场作业的工具携带量。棘轮头的侧面预留了换向拨钮的安装位置，拨钮的操作行程短、阻尼适中，戴手套也能轻松切换拧紧和拆卸的方向，不需要双手操作就能完成换向，进一步提升狭窄空间下的操作便利性。

　　在实际的管道安装作业中，这类适配大尺寸管道的棘轮扳手往往是作业班组的必备工具，不管是法兰连接的管道节点紧固，还是管道支架上的大规格螺栓调整，都能发挥作用。和普通的固定扳手相比，棘轮结构带来的连续操作特性，能让作业人员在高空管架、深井管沟这类不方便大幅度动作的作业环境下，保持稳定的操作姿态，减少因为身体过度伸展带来的坠落、磕碰风险。设计过程中也充分考虑了工具的耐用性，棘轮头内部的棘爪采用了弹簧加载的结构，弹簧的疲劳寿命经过测算，可以满足十万次以上的换向啮合操作，日常使用只需要定期在棘轮头内部注入润滑脂，就能保证棘爪和齿圈的啮合顺畅，不需要复杂的维护保养，适合工地这类复杂工况下的长期使用。
