手持式密封胶涂布器结构设计

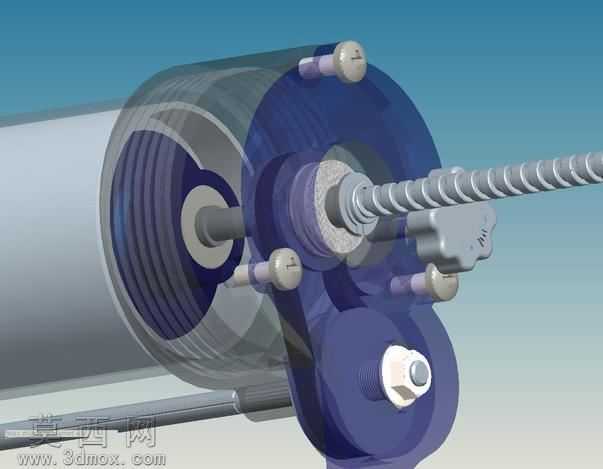

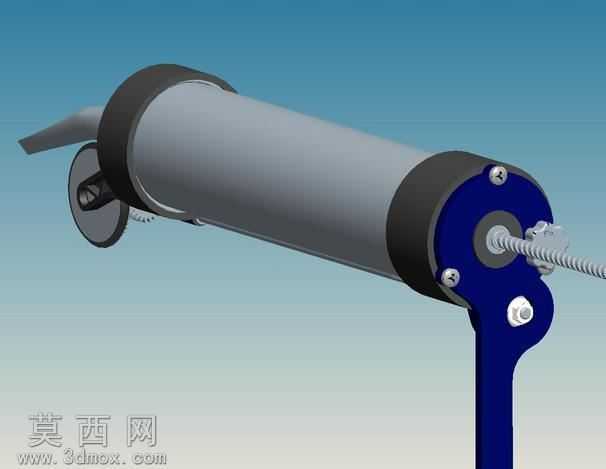

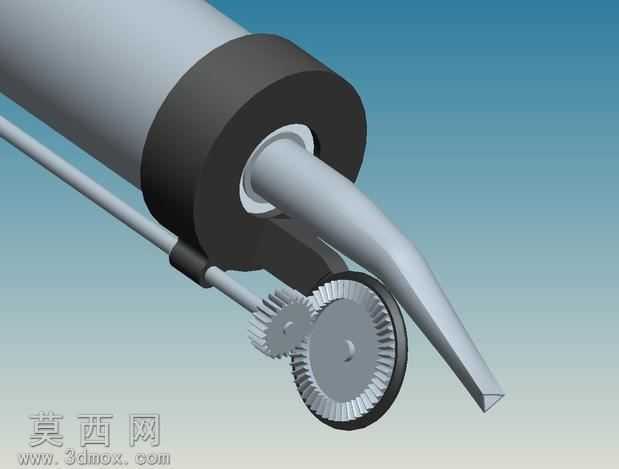

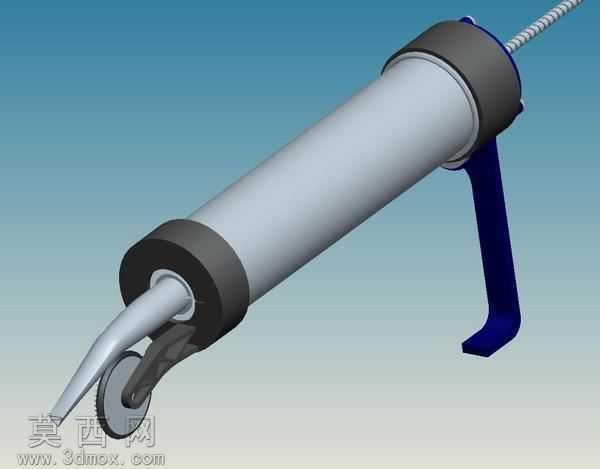

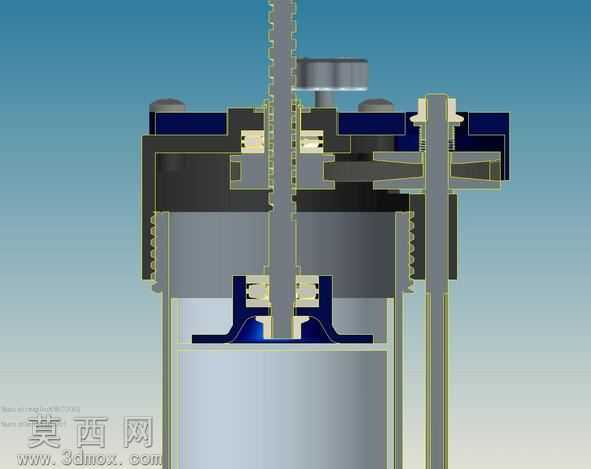

本作品为手动式密封胶涂布器的三维结构设计，全程通过三维参数化建模软件完成全零件的特征构建与整机虚拟装配，建模过程中对每一个零件的尺寸公差、装配间隙做了匹配校验，通过剖切渲染视图清晰展现内部的传动与供胶逻辑。外观材质渲染上，主体握持外壳采用哑光工程塑料质感，内部传动齿轮、传动轴采用调质钢金属质感，储胶腔采用半透明工程塑料材质，底部出胶嘴、顶部调节旋钮采用防滑橡胶质感，不同材质的光影区分明确，可直观分辨各部件的功能分区。结构设计上，整机采用同轴双轴布局，核心传动路径为：底部带棘轮齿的调节轮通过外齿圈与传动齿轮啮合，齿轮组将输入扭矩传递至两根平行传动轴，传动轴带动内部活塞推送机构做直线进给，实现密封胶的匀速挤出；顶部设置无级变速调节结构，通过凸轮控制副轮的啮合间隙，可灵活改变传动比，适配不同粘度密封胶的出胶速度需求，平衡轴处采用双轴圆柱滚子轴承做支撑，降低传动过程中的卡顿与磨损。出胶端设计有三角形尖嘴密封结构，可适配不同宽度的涂胶场景，胶瓶固定结构采用左右对开式卡爪设计，通过反向螺纹传动实现卡爪的同步开合，更换胶瓶时仅需转动底部调节环即可带动卡爪反向移动松开胶瓶，装夹稳固且更换操作便捷；棘轮结构自带单向锁止功能，可避免施胶过程中活塞回弹导致的胶液断流、滴漏问题，握持区域做了贴合手型的弧度处理，长时间操作不易产生疲劳。设计思路围绕易用性与可靠性展开，摒弃传统手动胶枪的杠杆施力结构，采用齿轮棘轮传动降低施胶所需的按压力度，同时通过传动比调节适配多类型密封胶的使用需求，卡爪式胶瓶固定结构可兼容市面上主流规格的密封胶瓶，无需额外适配配件即可直接使用，整机零件数量精简，无复杂异形结构，后续开模量产的加工难度低，装配工序简单，可有效控制生产与维护成本。
