飞机起落架轻量化承力摇臂结构

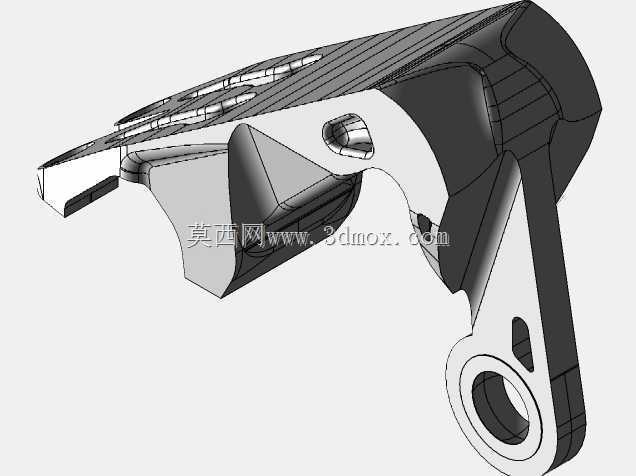

　　该承力摇臂属于飞机起落架缓冲与传力路径中的关键铰接构件，整体采用单耳与双耳交错布置的叉形布局，一端通过大孔径铰点与机身承力支柱对接，另一端以分叉耳片连接缓冲支柱或机轮支架，工作中需同时承担地面滑跑、着陆冲击、转弯侧向力以及刹车反扭矩带来的复合载荷。从外轮廓看，构件主体沿载荷传递方向呈连续变截面过渡，靠近主铰孔区域壁厚明显加大，向分叉端逐步收窄，耳片孔位周边保留完整环形加强带，避免孔边应力集中造成的疲劳开裂。

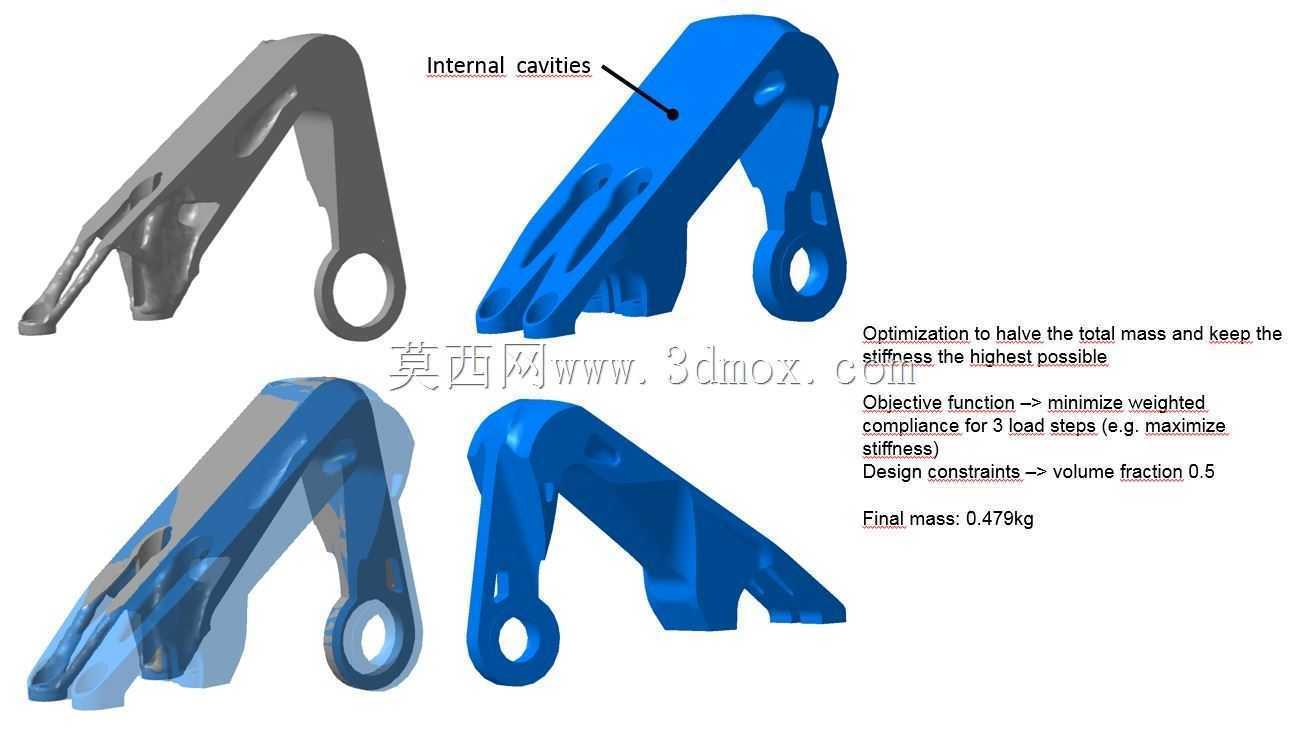

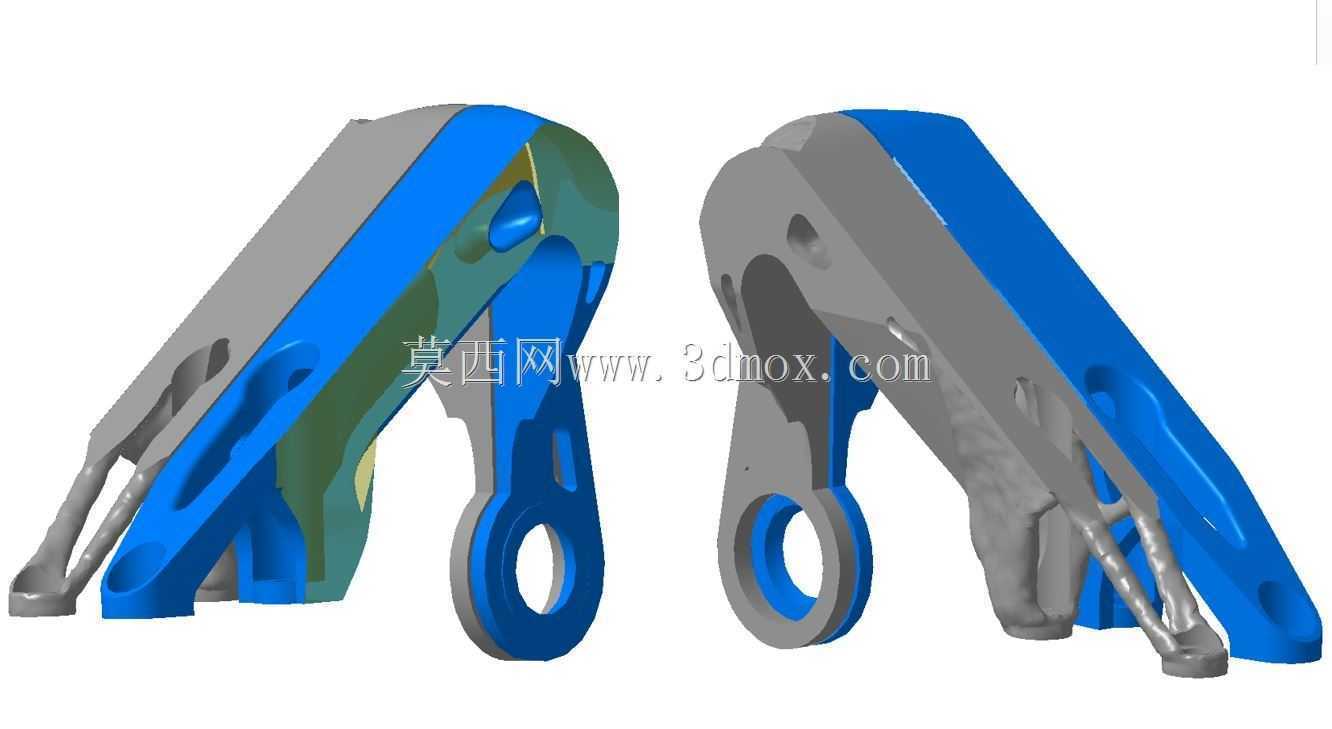

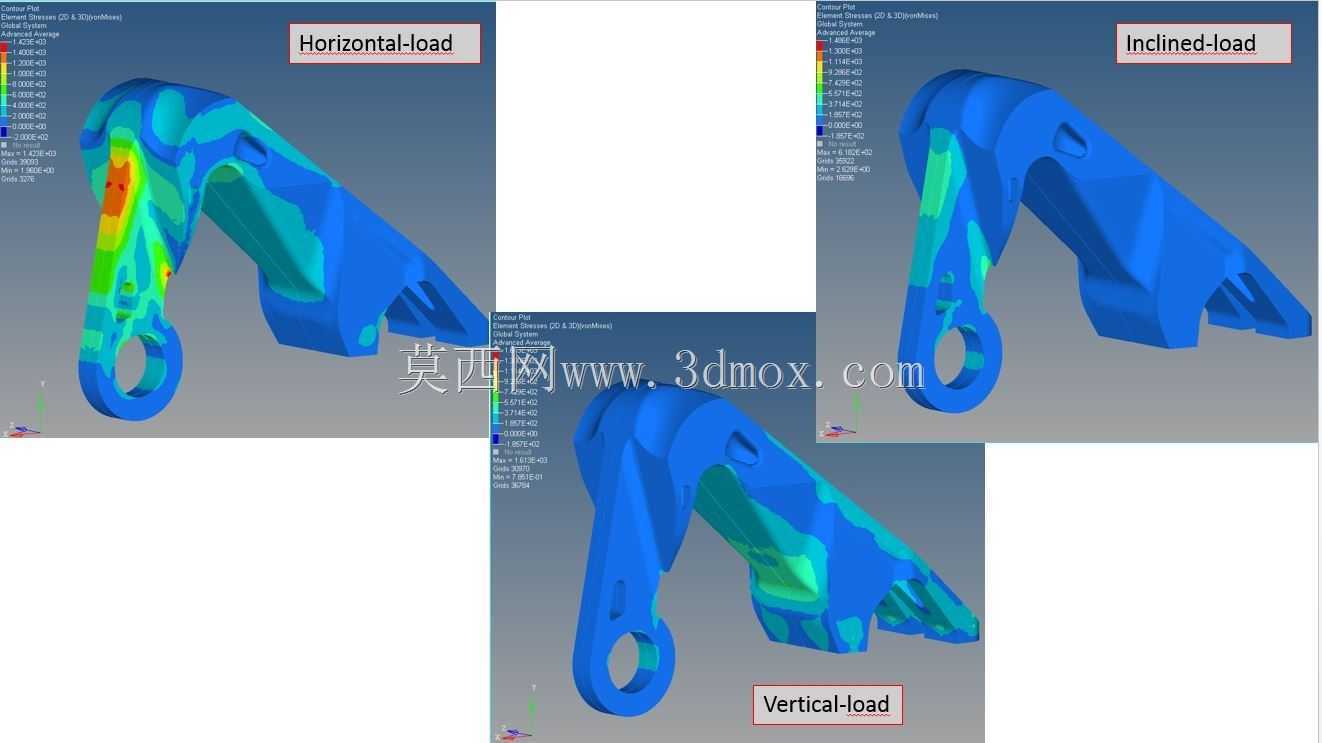

　　结构方案在概念阶段即引入拓扑优化思路，以设计空间内的材料分布为变量，约束各工况下的刚度与一阶固有频率，将非主传力路径上的冗余材料逐步剔除，最终形成类似骨骼生长的筋络式外形。优化后再通过有限元复核，分别针对水平着陆、斜向带偏航着陆、垂直撞击三类典型工况施加载荷。水平载荷工况下，高应力区集中在主耳孔内侧与摇臂下腹过渡段，云图显示该区域以暖色呈现，是材料保留最充分的部位；斜向载荷引入侧向弯矩后，摇臂侧壁与分叉根部承受附加弯曲，外侧加强筋走向与弯矩平面保持一致；垂直撞击工况则主要考核铰孔挤压与整体压杆稳定性，构件中部腹板通过适度起拱提升抗弯截面模量。

　　经过迭代，构件在保证各方向刚度的前提下质量削减约一半，同时通过控制负载方向的高刚度，使结构固有频率避开机轮摆振、刹车抖动及地面激励频段，防止服役中出现共振。外形尺寸方面，主铰孔与分叉耳孔的中心距决定了起落架收放运动轨迹，建模时需严格锁定孔位坐标；耳片宽度、孔径及衬套压入余量按铰接配合关系预留，衬套安装后孔壁与销轴之间保留规定转动间隙。摇臂外轮廓在收放过程中需与机身舱门、缓冲筒、轮胎包络保持安全间隙，因此模型外侧曲面按收放运动包络进行修剪，避免干涉。

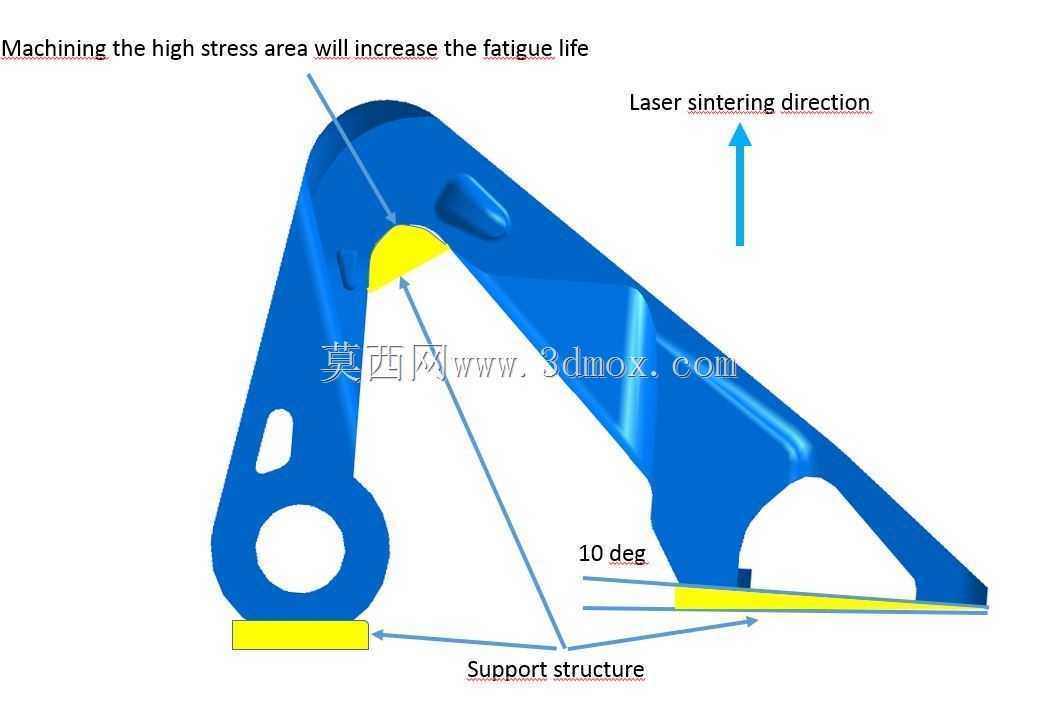

　　安装边界上，三个铰点分别对应机身接头、缓冲支柱和扭力臂接口，接合面粗糙度与端面垂直度需在工程图中明确标注，耳片开裆宽度与配对接头厚度匹配，保证销轴穿装后无轴向窜动。腹板上预留的小尺寸工艺孔用于减重和排液，孔边均做圆角过渡并避开主应力流线。整体结构兼顾损伤容限与可制造性，适合采用锻铝机加工或增材制造后精加工的工艺路线，为航空起落架轻量化设计提供了可直接参考的三维结构范例。
