32位Arduino适配RADDS1.6驱动扩展子板

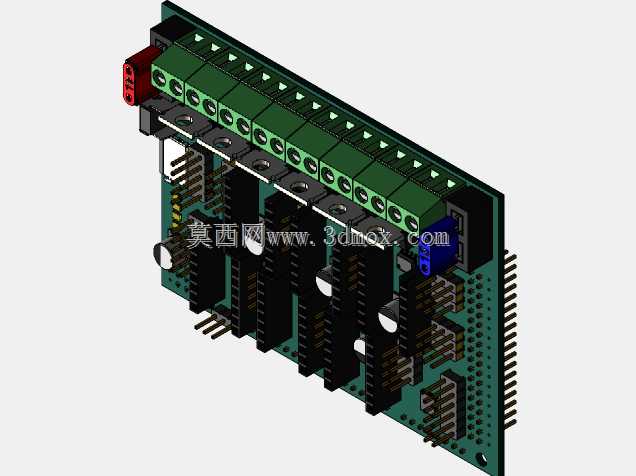

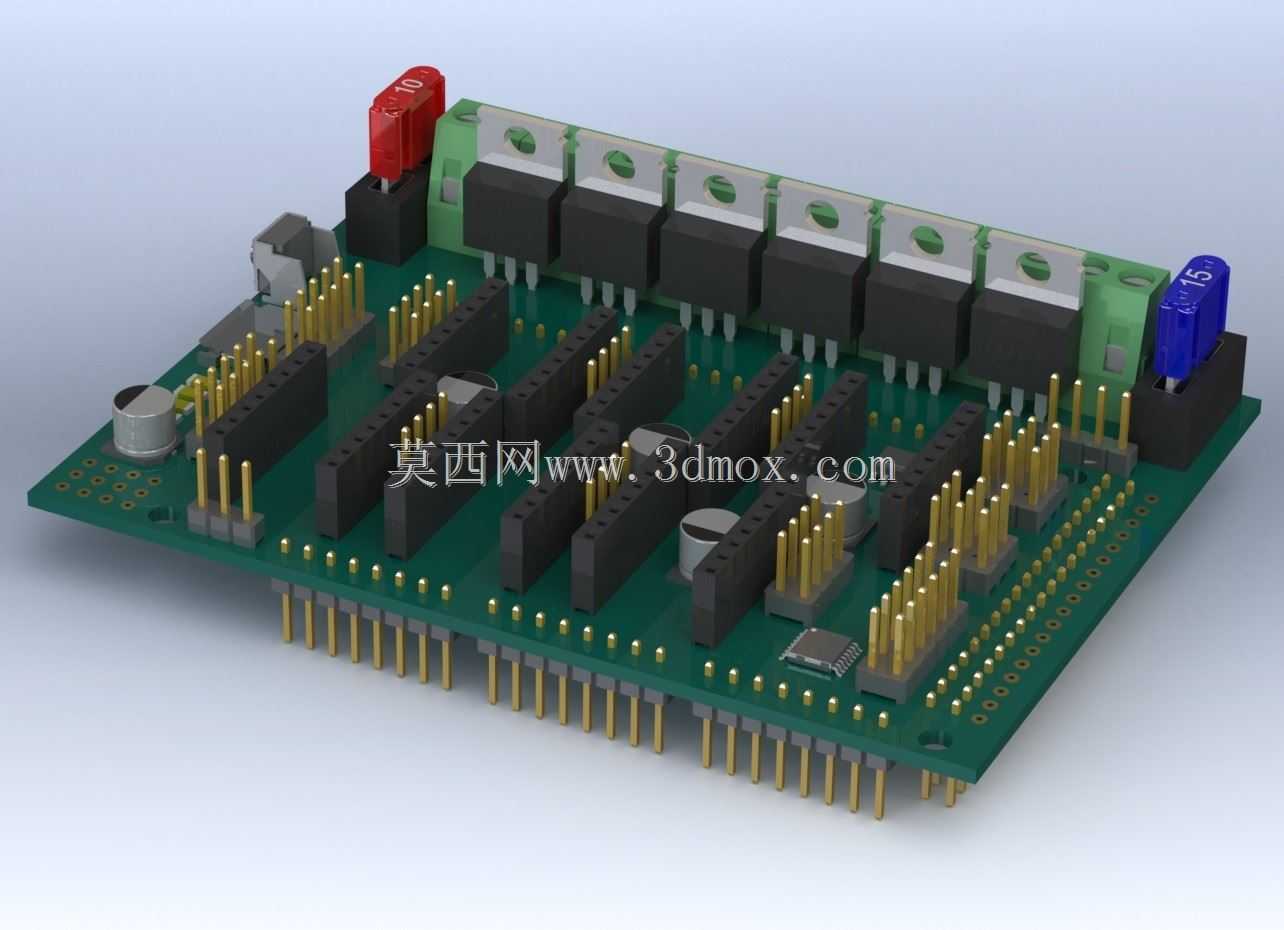

　　在桌面级FDM3D打印设备的电控系统搭建中，主控扩展板的适配性直接决定了整机运动控制的精度上限与运行稳定性，这款适配32位Arduino Due的RADDS1.6子板，正是针对传统8位RAMPS类扩展板处理性能不足的痛点做的定向升级设计，目前广泛应用在DIY改装3D打印机、小型工业级熔融沉积成型设备、多轴联动桌面级运动平台的电控改造场景中。从实际设备用途来看，这块子板承担的是主控核心与执行端驱动模块的信号中转、功率分配功能，它直接插接在Arduino Due主控板的排针接口上，不需要额外飞线转接，就能把主控输出的步进脉冲信号、温度采集信号、限位触发信号统一分配到对应外接端口，同时为外接的步进电机驱动模块、散热风扇、加热棒、热敏电阻等外设提供标准化的接线位点，替代了传统散线接线的杂乱布局，大幅降低电控部分的接线故障概率。

　　从功能特性上看，这款子板沿用了RAMPS板的端口布局逻辑，熟悉8位平台接线的使用者不需要重新学习端口定义就能快速完成接线，同时依托32位主控的更高运算带宽，它可以支持更高的细分步进驱动配置，能实现更细腻的运动插补计算，让打印过程中的运动顿挫明显降低，圆弧面打印的层纹更均匀，同时支持更多路的温度采集与外设控制，可适配双喷头、自动调平、多材料切换等扩展功能，不会出现8位主控常见的运算卡顿、丢步、温度采样滞后等问题。板载的接线端子采用大电流规格的绿色栅栏式端子，能承载热床、加热棒的大电流负载，避免长期工作时端子发热氧化；排针采用镀金排针设计，降低接触电阻，减少长期使用后的接触不良问题；板上预留的驱动安装位兼容市面主流的A4988、DRV8825、TMC2208等步进驱动模块，使用者可以根据自身对噪音、扭矩、细分精度的需求灵活更换驱动，不需要改动板上线路。

　　在设计思路上，这款子板完全遵循堆叠式扩展的设计逻辑，整体轮廓尺寸与Arduino Due主控板完全匹配，安装时直接对齐主控板两侧的排针座压合即可，不需要额外设计安装固定孔位，整体堆叠后的总高度控制在合理范围内，不会和常见的电控盒安装空间产生干涉。板上的元件布局做了针对性优化，大电流走线做了加宽覆铜处理，大电流回路与信号回路做了分区布局，减少功率部分对弱信号的干扰，避免温度采样、限位信号出现误触发；电源输入端口设置在板侧边缘，方便主电源进线的走线固定，步进驱动安装位之间预留了足够的散热间隙，即使驱动模块长时间满负载工作，也能通过自然对流完成散热，不需要额外加装散热风扇也能维持稳定工作温度。

　　从安装边界来看，这块子板的外轮廓尺寸完全匹配Arduino Due的板型尺寸，长度与宽度均不超出主控板的边缘，堆叠安装后整体厚度由排针高度、板上元件最高高度决定，板上最高的元件为两侧的接线端子与顶部的电源接口元件，在设计电控盒内部安装空间时，只需要在主控板上方预留出对应高度的空间即可，不需要额外预留侧边的操作空间，所有接线端口均朝向板的外侧，接线操作时不需要拆卸其他部件就能完成所有外设的接线与后期维护。板上的每一个接线端口都做了丝印标识，对应端口的功能、正负极方向都有明确标注，即使是初次接触该款扩展板的组装人员，也能对照丝印快速完成接线，不会出现接反端口烧毁元件的问题。在实际设备运行中，这块子板可以支持最高5路步进电机的驱动控制，覆盖X/Y/Z三轴加双挤出头的常规3D打印机配置，同时预留了温控回路、风扇控制回路、限位开关接口、SD卡模块扩展接口，完全满足常规FDM3D打印机的所有电控需求，相比传统的8位扩展方案，它的运算处理速度提升明显，在打印复杂模型、高速移动打印的场景下，依然能维持稳定的信号输出，不会因为运算能力不足出现打印错位、层纹不均的问题。
