手动便捷式轮胎拆卸专用工具结构模型

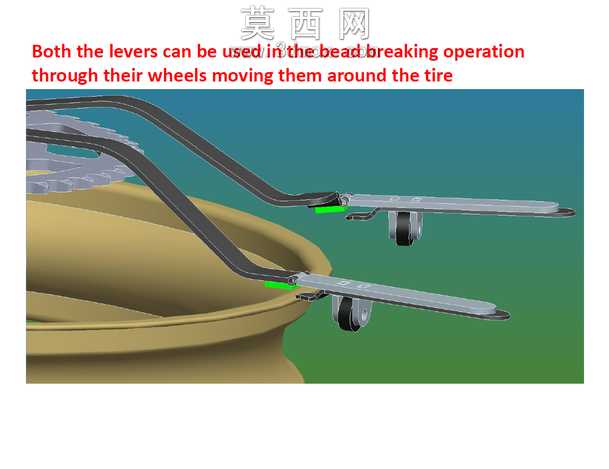

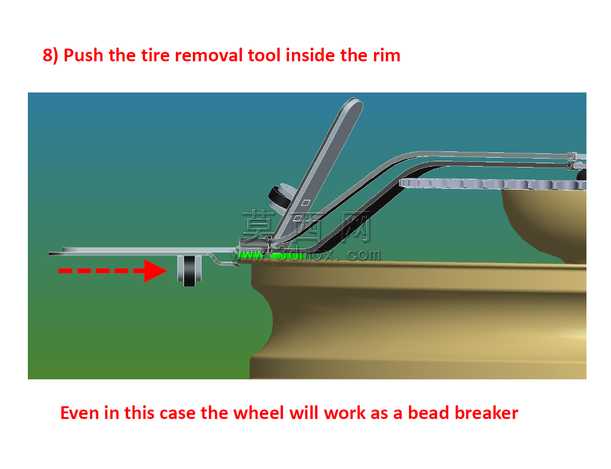

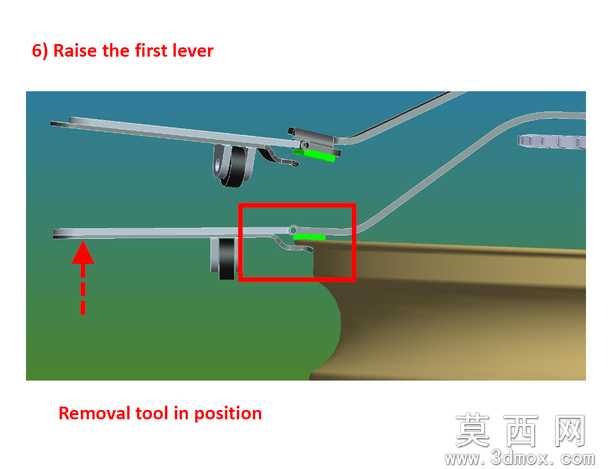

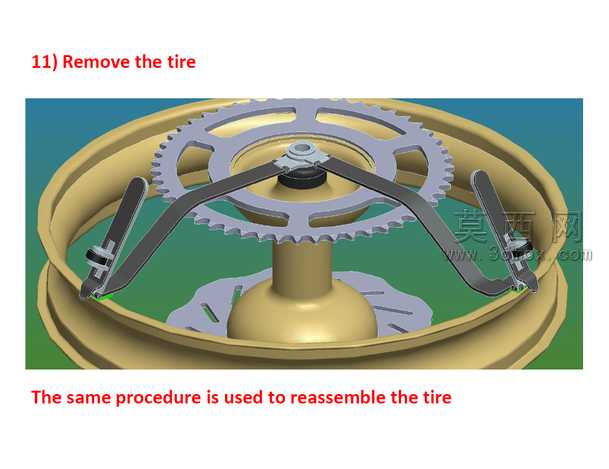

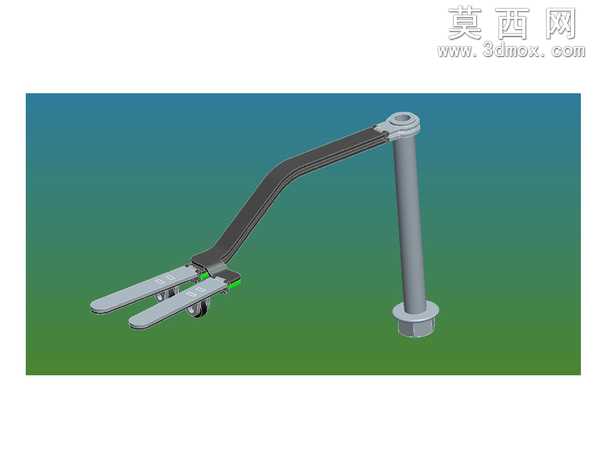

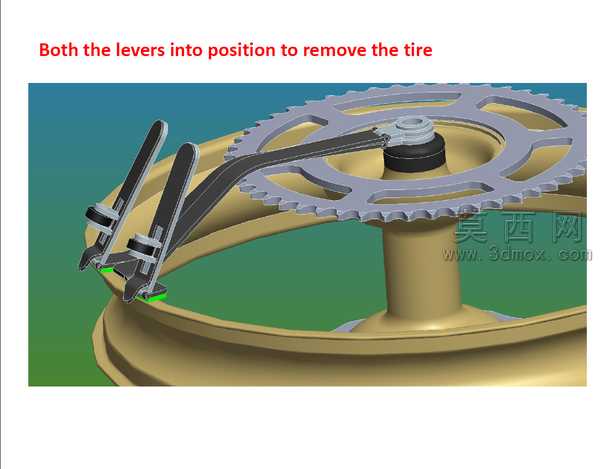

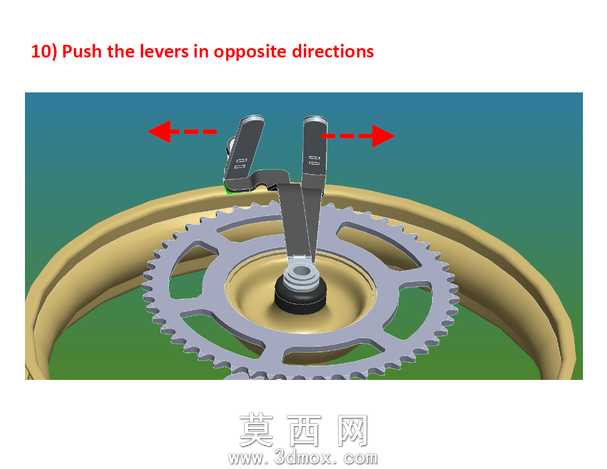

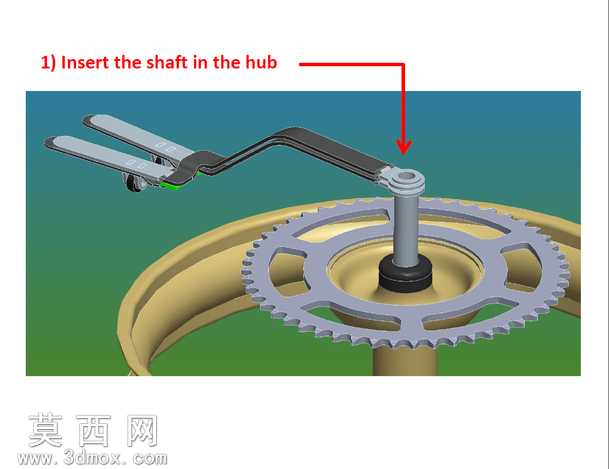

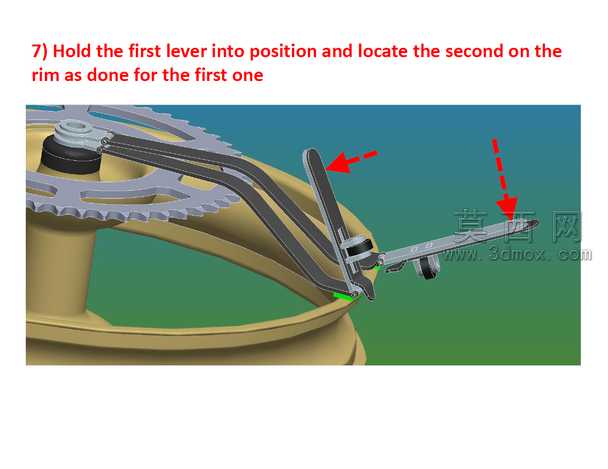

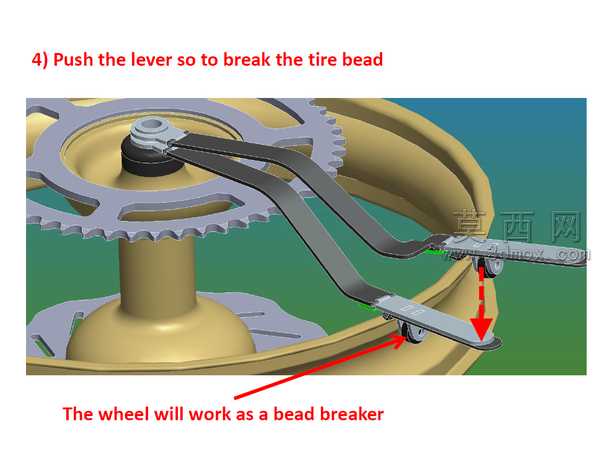

本模型为手动便捷式轮胎拆卸专用工具，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循实际汽修作业的操作逻辑与力学传递要求，完整还原了工具的所有功能结构与装配关系。模型整体由竖向支撑立柱、弯折式杠杆操作臂、前端双叉式卡接胎边组件、底部带滚轮的支撑托板四个核心部分组成，各部件之间的装配间隙、转动配合关系均按照实际工装的公差要求进行设定，可直接用于结构验证、作业演示或3D打印样件制作。在材质与渲染表现上，模型对不同功能部件做了明确的材质区分：竖向支撑立柱采用哑光中灰金属材质，模拟钢制立柱表面的喷塑防锈处理效果，底部的六角固定座做了细微的倒角与螺纹细节刻画，还原立柱与底座的锁紧固定结构；弯折式杠杆操作臂采用深灰哑光金属材质，臂身做了符合人体工学的弧度弯折设计，既保证操作时的力臂长度满足省力需求，又避免操作过程中与轮毂、胎侧发生干涉，臂身与立柱顶端的铰接转动结构做了完整的销轴、限位结构建模，清晰展示杠杆的转动行程与受力支点位置；前端双叉式卡接胎边组件采用浅灰金属材质，叉头边缘做了圆滑过渡处理，避免拆卸过程中划伤轮胎橡胶或轮毂表面，叉头与杠杆臂的连接位置设置了弹性限位结构，保证卡入胎边后不会轻易滑脱；底部带滚轮的支撑托板采用与叉头一致的浅灰金属材质，托板下方的小型滚轮做了轮架、轮轴的细节建模，既可以在拆卸过程中承托轮胎重量，又能通过滚轮实现工具与轮胎的位置微调，降低操作时的劳动强度。设计思路上，本工具主打紧凑便携、易操作的使用特性，核心采用杠杆力学原理实现轮胎与轮毂的分离：使用时将支撑立柱插入轴的中心孔，通过螺丝螺母锁紧固定阻止立柱移位，将车轮连接到对应的杠杆操作位，先推动第一根杠杆臂，让前端卡接胎边的卡头卡入轮胎与轮毂边缘的缝隙，逐步撬起轮胎的边缘，之后操作第二根杠杆臂完成同侧剩余胎边的撬起，反向推动杠杆即可完成该侧轮胎与轮毂的分离，重复操作即可完成整个轮胎的拆卸作业，相比传统撬棍拆卸方式，本工具通过双杠杆配合与滚轮支撑结构，大幅降低了拆卸时的体力消耗，同时避免了传统撬棍容易损伤轮毂、轮胎的问题，整体结构无复杂液压、电动组件，纯机械结构可靠性高，适合汽修门店、户外应急补胎等多种场景使用，模型渲染时采用渐变绿背景突出工具主体，光影效果柔和，清晰展示了各部件的结构形态与装配关系。
