五米幅宽农用中耕耙具结构设计

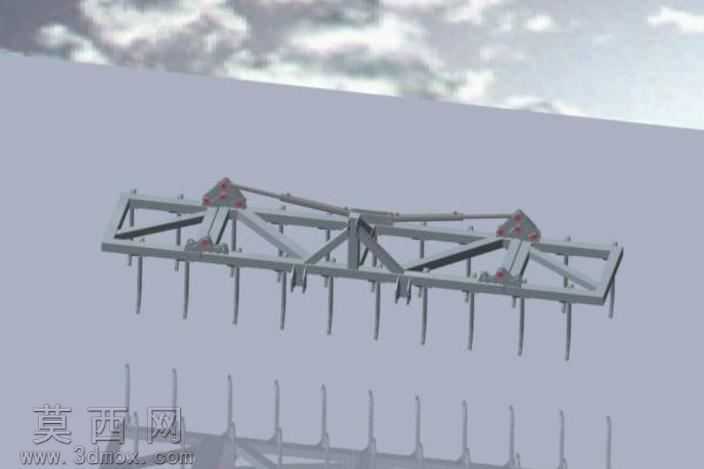

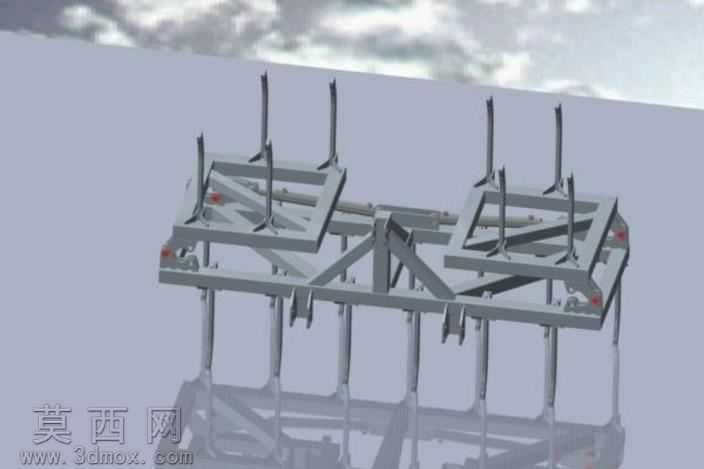

本作品为五米幅宽农用中耕耙的三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循农机设计的行业规范，从实际田间作业需求出发完成结构布局规划。模型整体采用桁架式主框架结构，主横梁采用矩形截面型材搭建，通过三角形斜撑结构完成框架加固，有效保证五米幅宽下整体结构的抗扭、抗弯性能，避免作业过程中框架受力变形。耙齿采用等间距排布设计，每根耙齿通过独立的连接座与主框架固定，连接位置设置加强筋结构，可有效分散耕作过程中土壤对耙齿的冲击载荷，同时预留了耙齿磨损后的快速更换安装位。模型渲染阶段采用哑光金属材质模拟农机钢结构件的真实质感，对焊缝、连接螺栓等细节做了精细化建模还原，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中充分考虑中耕作业的实际工况，主框架设置了三点悬挂连接位，可适配主流拖拉机的后悬挂系统，整体幅宽五米的设计可匹配大马力拖拉机的作业效率，单次作业即可完成大幅宽的表层土壤疏松、杂草清除作业，耙齿的入土角度经过反复参数调整，既保证足够的入土深度，又能降低作业过程的牵引阻力。各连接部位的螺栓、销轴等标准件均按国标规格建模，整体装配关系完全符合实际生产装配逻辑，无干涉错位问题，框架的受力节点均做了圆弧过渡处理，避免应力集中导致的结构断裂问题，可直接用于后续的工程出图、样机试制参考，也可作为农机设计教学的参考案例使用。
