带卡扣与散热槽的钣金盒体结构设计

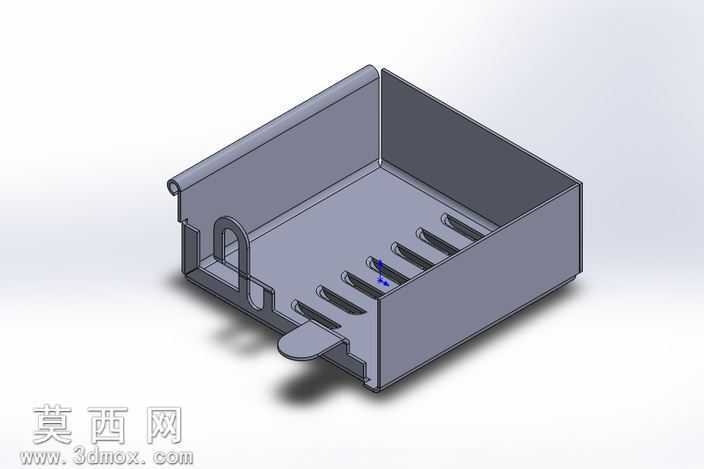

该钣金盒体零件采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工工艺规范，从基础平板特征开始搭建，通过精准的折弯参数设置还原真实钣金加工的折弯扣除量，保证模型展开尺寸与实际生产下料尺寸完全匹配。模型整体为敞口盒式结构，侧壁通过多次折弯形成围合的容纳腔体，其中一侧侧壁设置卷边结构，既可以提升侧壁边缘的结构强度，避免锐边划伤，也可作为装配时的铰接定位结构使用。盒体内部底面设计有一排平行排布的长条形散热通槽，槽体边缘通过钣金冲压成型自带微小翻边，在不额外增加零件厚度的前提下提升槽体周边的结构刚度，同时可满足内置元器件的通风散热需求。盒体前端侧壁设计有一体式弹性卡扣结构，卡扣与主体为同一板材裁切折弯成型，无需额外装配连接件，卡扣带有导向斜角与卡位凸台，可实现与对应装配部件的快速卡接固定，装配效率高且连接可靠性强。盒体侧壁还设置有定位缺口与辅助卡位结构，可在装配时实现快速对位，避免安装错位。渲染阶段采用哑光金属材质模拟真实冷轧钢板钣金件的表面质感，搭配柔和的环境光与定向光源，清晰呈现出折弯圆角、冲压切口、卡扣弹性臂等细微结构的形态，模型所有特征均保留可编辑参数，可根据实际装配需求调整盒体尺寸、槽位间距、卡扣弹性行程等参数，适配不同规格的内置元件安装需求，整个设计充分考虑钣金加工的工艺可行性，所有特征均支持冲压、折弯、裁切等常规钣金加工工序实现，无需特殊工艺即可完成量产加工，结构紧凑且功能性强，可作为电子模块容纳壳体、小型设备防护外罩等场景使用。
