精密磨机专用夹持虎钳结构设计

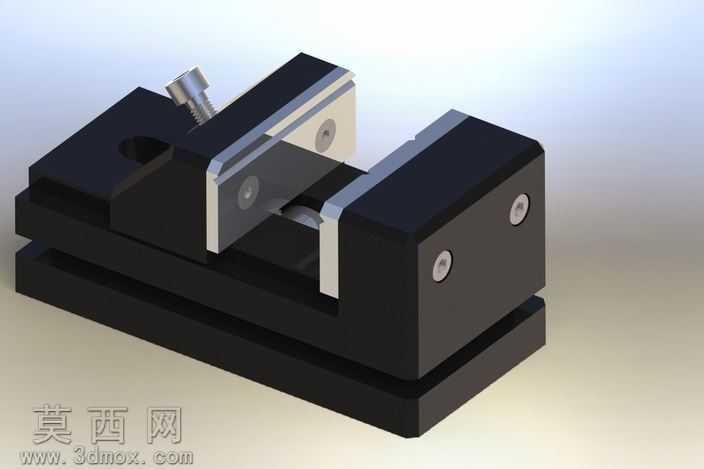

本作品为磨机配套使用的精密夹持虎钳三维模型，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工工装的实际尺寸规范，对每一处装配结构都做了贴合实际生产的公差预留设计。模型渲染阶段采用哑光金属与硬质氧化发黑材质搭配，固定钳身、活动钳身主体模拟高碳钢发黑处理的表面质感，钳口夹板采用亮面淬火钢材材质表现，紧固螺丝、定位销等标准件还原镀锌金属的细腻光泽，底座部分做了磨砂耐磨质感处理，整体渲染光影柔和，清晰展现各部件的装配层次与结构边界。从结构设计来看，该虎钳采用整体式下沉底座设计，底座预留标准安装槽位可直接固定在磨机工作台面，保证夹持作业时的整体刚性；活动钳身通过内置的丝杆传动结构实现平稳进给，钳口夹板采用可更换式设计，通过内六角沉头螺丝固定在钳身主体，磨损后可快速拆卸更换，无需整体替换钳体；侧面设置的锁紧螺丝可在夹持到位后锁止活动钳身，避免磨削作业过程中出现钳口移位、工件松动的问题，有效保障磨削加工的精度。设计思路上围绕磨机加工的实际工况展开，针对磨削加工时产生的持续振动特性，整体结构做了低重心优化，钳身整体厚度充足，可有效抵消加工振动带来的夹持精度偏差；钳口工作面设计有细密防滑齿纹，可增大与工件的接触摩擦力，针对小型精密工件的夹持需求，钳口平面做了高精度平面度处理，保证夹持时工件受力均匀，不会出现夹伤工件表面或者夹持偏斜的问题。模型完整还原了虎钳的全部装配关系，所有活动部件的运动行程都做了限位约束，可直观演示钳口开合、锁紧固定的完整动作流程，各零部件之间无干涉错位问题，可直接用于工装结构参考、加工工艺演示以及相关机械教学场景使用。
