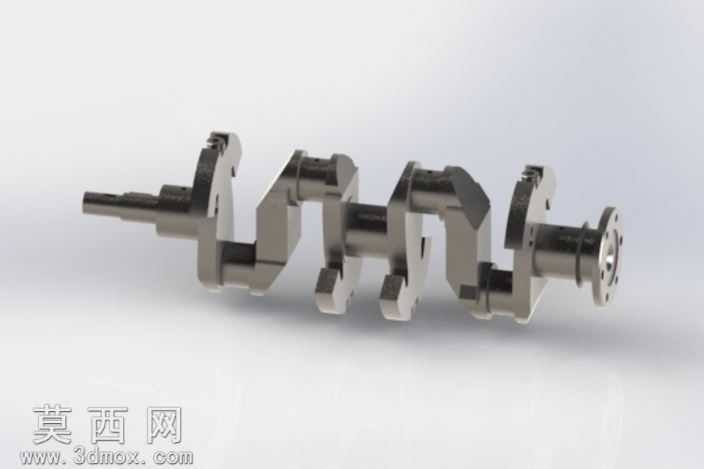

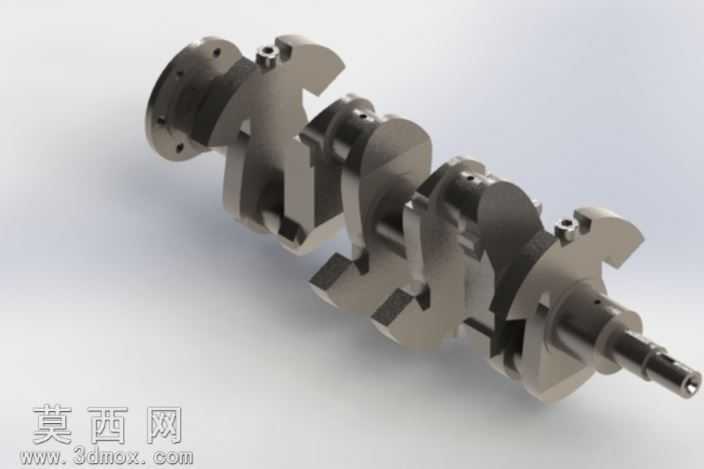

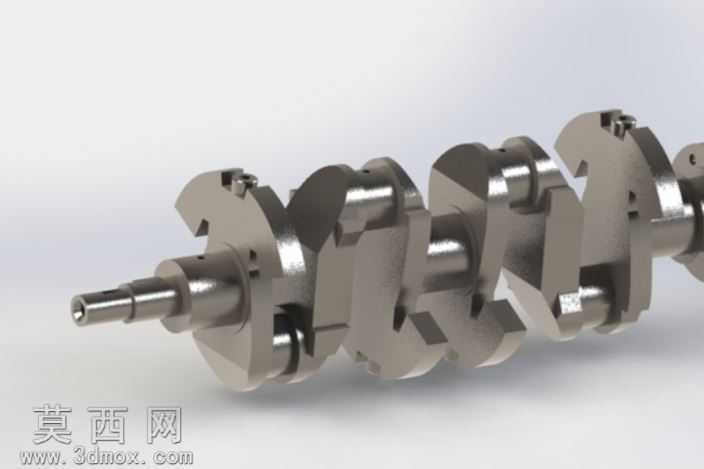

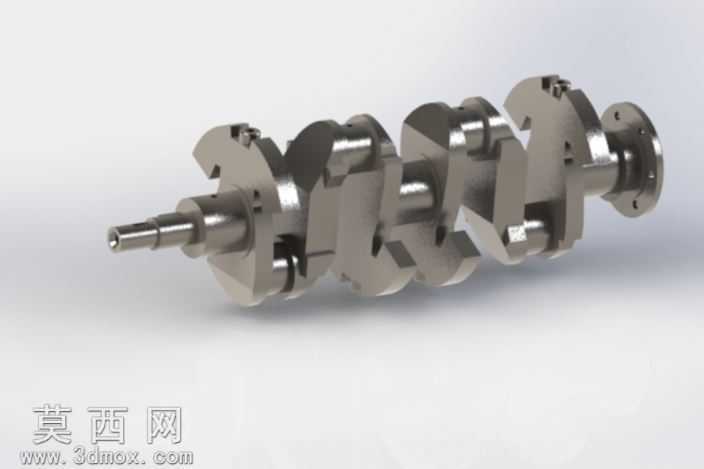

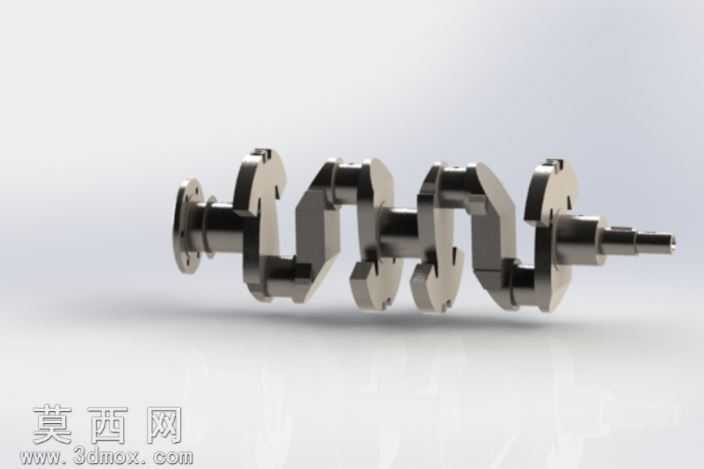

老式乘用车配套四缸发动机曲轴结构模型

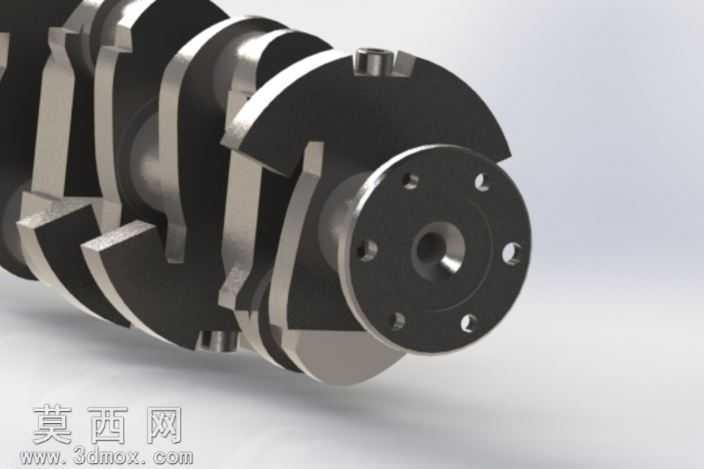

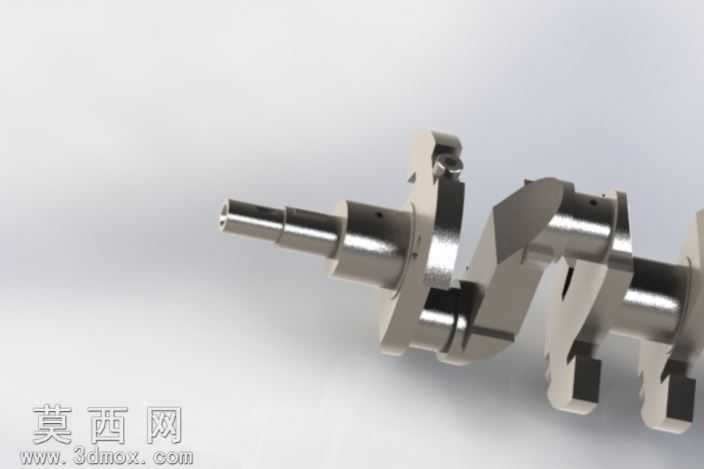

本模型为老式乘用车辆配套的直列四缸发动机曲轴，建模过程严格遵循内燃机曲轴的实际工程设计逻辑，首先基于曲柄连杆机构的运动学参数确定各主轴颈、连杆轴颈的相对位置，按照发火间隔角均匀分配四个曲拐的周向角度，保证发动机运转过程中的动平衡性能。建模阶段先绘制各轴段的径向截面草图，通过旋转特征生成主轴颈、连杆轴颈的基础回转体结构，再对曲拐的连接臂部分进行拉伸与切除操作，精准还原平衡块的配重轮廓，平衡块的外形经过反复调整，确保曲轴高速旋转时的离心力能够得到有效抵消，降低发动机运转过程中的振动幅度。模型对曲轴上的细节结构进行了完整还原，包括轴颈表面的润滑油道通孔、法兰端的螺栓安装孔、前端的皮带轮定位轴段，所有孔位的位置、直径、深度均参考真实曲轴的工程参数设置，油道的走向采用扫掠特征生成，完全贴合实际曲轴内部润滑油路的布局，能够清晰展示压力润滑油从主油道输送至各连杆轴颈的流通路径。材质渲染阶段采用合金钢材质参数，为金属表面添加了经过精加工后的细腻金属光泽，轴颈工作面设置了更高的反光度与更光滑的表面质感，平衡块非加工面则保留了锻造毛坯的细微粗糙质感，通过光影效果区分不同加工区域的表面处理工艺差异。模型完整还原了曲轴的整体装配结构，从前端的油封轴颈、定位轴肩，到各道主轴颈与连杆轴颈的过渡圆角，再到后端的飞轮连接法兰、定位销孔，所有结构的尺寸比例均与实物保持一致，过渡圆角的设置也符合曲轴的抗疲劳设计要求，能够直观展示曲轴作为发动机核心动力输出部件的结构特点，清晰呈现其将活塞往复直线运动转化为旋转运动的工作原理，可用于内燃机结构教学、动力系统原理演示等场景。
