多段异形组合螺旋弹簧三维结构设计

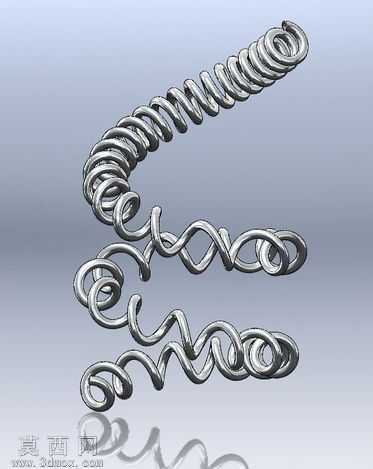

本作品采用SolidWorks进行全参数化三维建模，整体围绕多段差异化螺旋线的组合构建完成，突破了常规等距圆柱螺旋弹簧的单一结构形态。建模初期首先梳理各段螺旋的参数逻辑：最上端为常规等距圆柱螺旋段，采用标准圆形截面沿固定螺距、固定直径的螺旋线路径扫描生成，还原普通圆柱压缩弹簧的基础形态；中段为变径交叉螺旋段，螺旋线直径逐步收窄后反向延展，相邻螺旋圈形成交叉互锁的结构，扫描过程中严格控制截面与路径的垂直约束，避免曲面出现扭曲褶皱；下段为波形弯曲螺旋段，螺旋线在轴向延伸的同时叠加横向正弦波形偏移，形成兼具螺旋特性与波浪弹性的特殊结构，三段螺旋首尾平滑衔接，过渡区域通过样条曲线对螺旋路径做相切约束，保证整体结构无尖锐折角、曲面连续顺滑。材质配置上选用常规弹簧钢材质，渲染时赋予金属抛光质感，调整反射参数还原不锈钢弹簧的金属光泽，通过环境光遮蔽效果凸显螺旋圈之间的层叠间隙与结构层次，渲染视角选择斜向等轴测视角，完整呈现三段不同螺旋结构的形态差异与组合关系。设计过程中重点解决多段螺旋路径的衔接问题，通过全局变量控制各段螺旋的螺距、圈数、直径参数，支持后续按需调整各段尺寸实现不同刚度、不同形态的异形螺旋件快速生成，所有特征均保留参数化关联，无冗余建模步骤，模型结构完整无破面，可直接用于异形弹性元件的结构验证、3D打印样件制作或者相关机械结构的虚拟装配参考，清晰展现了非标准螺旋类零件的建模思路与参数控制技巧。
