V带与平带组合传动机构三维设计

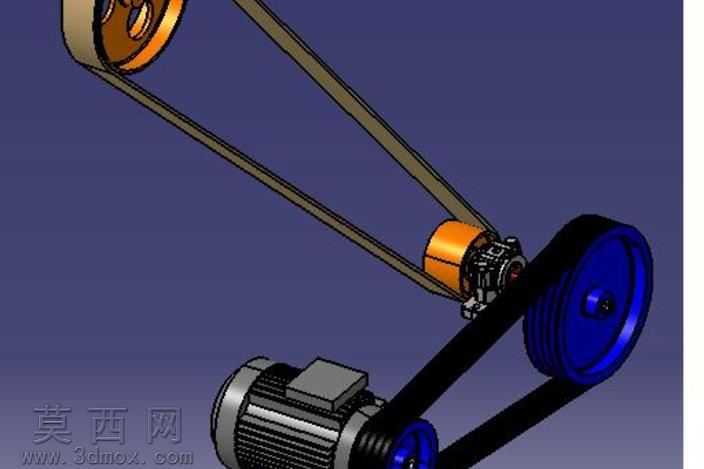

本作品为V带与平带组合传动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体建模遵循机械设计的实际装配逻辑，严格还原带传动机构的真实尺寸比例与装配关系。建模阶段首先完成动力输入单元的构建，还原了驱动电机的外壳、散热筋、接线盒、输出轴端等细节结构，对电机的安装定位基准做了精准约束，确保后续传动部件的装配同轴度符合机械设计要求。随后依次完成各级带轮的建模，针对V带轮精准绘制了梯形轮槽结构，保证轮槽角度、槽深、槽间距的参数符合V带传动的标准规范，平带轮则还原了光滑轮面与轮缘挡边结构，避免平带运转过程中发生脱带问题。传动带部分采用柔性件建模逻辑，还原了V带的梯形截面形态与平带的扁平截面形态，通过路径拟合让带体完全贴合对应带轮的轮面，真实呈现带传动的张紧装配状态，同时对中间过渡传动的轴承座、连接支架、张紧调节结构做了完整建模，还原了支架的安装孔位、加强筋结构、轴承配合位的细节，确保整个传动链路的支撑结构完整。材质渲染阶段，为电机外壳赋予了深灰色铸铁质感材质，散热筋部分做了细微的粗糙质感处理还原真实电机的表面工艺；带轮部分分别赋予了蓝色工程塑料质感与金属抛光质感，区分不同带轮的材质属性；传动带部分赋予了黑色橡胶材质，添加了细微的橡胶纹理质感，还原工业传动带的真实视觉效果；金属支架、轴类零件则赋予了钢材哑光金属材质，对轴承配合面做了高光处理区分加工面与非加工面。结构设计上采用两级带传动组合的方案，电机输出端首先通过V带连接第一级从动带轮，利用V带传动摩擦力大、传动比稳定的特性实现第一级减速增扭，再通过同轴布置的平带轮将动力通过平带传递至末端输出带轮，平带传动具备传动平稳、缓冲吸震的优势，可适配远距离动力传输需求，整体结构布局紧凑，张紧调节结构可调整带体张紧度，避免长期使用后带体松弛导致传动打滑。设计过程中充分考虑带传动的中心距合理性，避免带体弯折应力过大影响使用寿命，同时对各回转部件的装配干涉做了全面检查，确保各部件运转过程中无碰撞干涉，完整还原了组合带传动机构的工作原理与结构特征，可用于机械原理教学演示、传动方案选型参考等场景。
