Ortlinghaus系列0100-010离合器结构设计

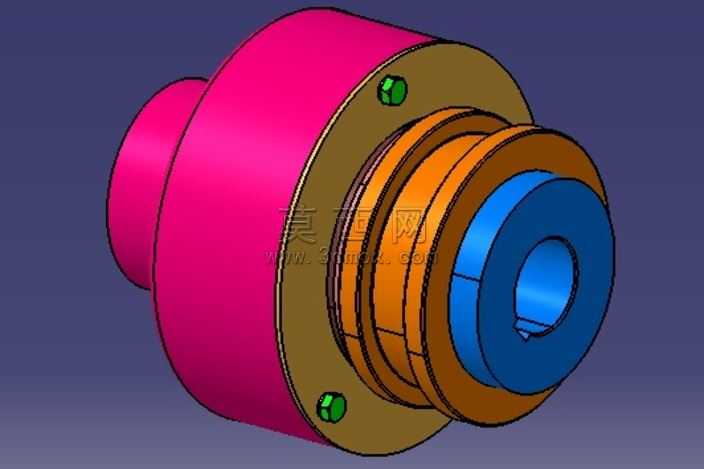

本作品为Ortlinghaus系列0100-010离合器的三维结构设计，建模过程严格遵循该型号离合器的实际装配尺寸与结构逻辑，采用参数化建模方式完成各零部件的独立构建与整体装配。建模阶段首先完成核心基体结构的搭建，对离合器的外壳、法兰连接端、轴孔配合段进行精准的尺寸约束，保证各回转体特征的同轴度符合传动部件的装配要求；随后完成紧固连接件、分层传动环、中心轴套等附属零件的建模，对法兰端的紧固孔位、内嵌的传动环分层结构、中心带键槽的轴孔结构都做了精细化的特征还原，确保每个零件的装配关系清晰可追溯。材质与渲染阶段，根据离合器不同部件的实际材质属性赋予对应材质，外壳部分采用高饱和度的玫红色涂装材质模拟工业设备的防护漆层，法兰连接盘采用黄铜色金属材质表现铸钢法兰的金属质感，中间分层传动环采用橙棕色金属材质区分不同功能的传动套件，中心轴套采用深蓝色金属材质突出轴孔配合段的结构特征，紧固螺丝采用亮绿色金属材质清晰标注紧固件的安装位置，通过差异化的材质配色让整体装配结构的层次一目了然，渲染时采用柔和的工业产品打光方式，避免过强反光遮挡结构细节，同时保留金属材质的质感表现，清晰呈现各部件的轮廓边界与装配间隙。结构设计上完整还原了该型号离合器的法兰安装式结构，一端为封闭的筒状外壳用于容纳内部离合组件，另一端为带安装孔的法兰盘用于设备端的固定连接，中心设置带键槽的通孔用于与传动轴配合传递扭矩，法兰端对称布置的紧固螺丝用于实现端盖与主体的锁紧固定，中间分层嵌套的环体结构对应离合动作的摩擦副与传动衔接组件，各零件之间的配合间隙、装配定位都按照实际工业产品的公差要求进行设置，既保证了三维模型的外观还原度，也清晰展现了该类离合器的装配逻辑与结构组成，可用于传动系统的结构展示、装配教学以及相关设备的配套设计参考。
