层叠式板件冲孔加工工装结构设计

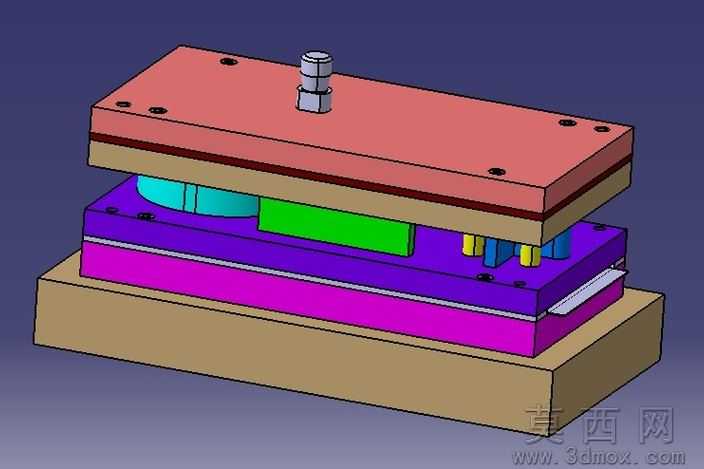

该冲孔工具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循冲压工装的设计规范，对上下模座、导向组件、凸模安装结构、卸料部件、定位结构等所有零件进行1:1等比例建模，确保各部件的装配间隙、配合公差符合实际五金冲压加工的生产要求。渲染阶段采用分层赋色方案区分不同功能模块：最上层的上模座采用哑光红棕色调呈现，直观展示模座的安装基准面与模柄装配位置，顶部的模柄采用金属银灰材质，还原导柱模柄的金属质感与装配定位特征；中间层的凸模固定板、卸料板等功能部件分别采用紫、亮绿、明黄等高对比度色彩区分，清晰呈现各层板件的叠放顺序与功能分区，让查看者可以快速识别凸模安装位、弹性卸料元件的排布位置；最下层的下模座采用哑光棕褐色调，还原下模承托结构的厚重质感，整体渲染无多余光影干扰，重点突出工装的层叠装配关系与结构逻辑。材质设置上，针对不同功能零件匹配对应视觉属性：模座类承力部件设置低反光哑光材质，模拟铸铁模座的真实质感；凸模、导套等工作零件设置高光亮面金属材质，体现加工零件的精密属性；弹性卸料元件设置半哑光的工程塑料质感，区分弹性元件与刚性结构件的差异。结构设计上采用典型的导柱导向冲孔模布局，上模通过模柄与冲压设备滑块连接，上下模之间设置精准导向结构保证冲孔凸凹模的对位精度，中间设置的弹性卸料结构可在冲压完成后将板料从凸模上卸下，避免带料问题，下模设置定位结构保证待冲孔板件的送料位置精度，各层板件通过紧固螺栓实现刚性连接，整体结构紧凑，功能分区明确，可直接用于薄板类零件的冲孔加工工序参考，建模过程中对所有装配关系进行了干涉检查，确保各部件在开合模过程中无运动干涉，符合冲压工装的实际运行逻辑。
