双输出轴立式齿轮箱三维结构设计

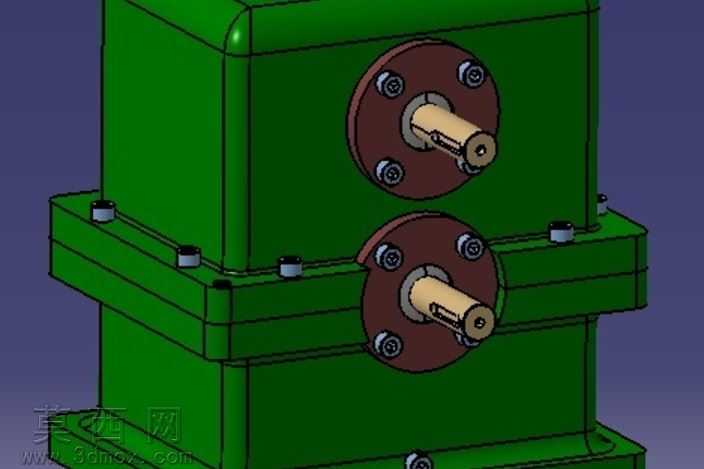

本齿轮箱采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械传动设计规范，对箱体、端盖、输出轴、紧固件等所有零部件进行1:1等比例还原，整体装配关系完全匹配实际工业齿轮箱的安装逻辑。建模阶段首先完成整体布局规划，确定双输出轴的平行排布位置与中心距参数，箱体采用立式分体式结构设计，上下箱体通过定位止口实现精准对位，结合面预留密封安装位，可有效避免传动过程中润滑油渗漏问题。外观渲染阶段为箱体赋予深绿色哑光漆面材质，还原工业设备常用的涂装质感，端盖部分采用棕红色金属烤漆材质，输出轴做金属镀镍亮面处理，紧固件采用标准发黑螺栓材质表现，不同材质的光影区分清晰，可直观展现各部件的装配层次。结构设计上，两根平行输出轴均采用圆锥滚子轴承支撑，可同时承受径向载荷与轴向载荷，适配多工况下的传动受力需求，轴端设计有标准键槽结构，可直接与外部传动部件实现扭矩传递；箱体侧面预留观察油位的视窗安装位，底部设置带安装孔的固定底座，可通过螺栓将整机固定在设备安装基面，端盖与箱体的连接采用内六角圆柱头螺栓，沿法兰圆周均匀排布，保证连接紧固力均匀分布。设计过程中充分考虑零部件的加工工艺性，箱体的壁厚、过渡圆角、拔模斜度均符合铸造加工要求，轴类零件的轴肩、退刀槽、倒角等细节完整还原，既满足传动强度要求，也兼顾实际生产的加工可行性，整体模型可用于传动结构教学演示、设备选型参考以及虚拟装配仿真使用。
