三丰C112B数显指示表三维结构设计

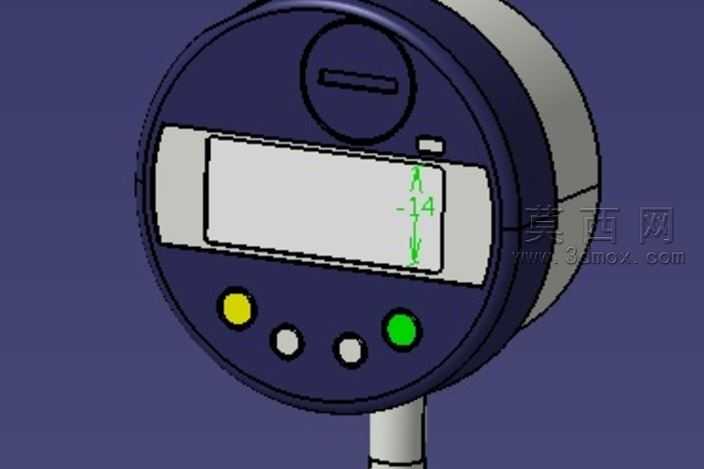

本模型为三丰C112B数显指示表的三维结构设计，建模过程依托CATIA V5平台完成，整体遵循实物1:1比例还原，完整复现了该款指示表的外观形态与内部装配逻辑。建模初期先梳理指示表的结构组成，将整体拆分为表壳主体、数显屏幕模块、功能按键组、测杆连接部、顶部标识区五个核心部分，采用自底向上的建模思路，先完成单个零件的特征绘制，再通过装配约束完成整体拼接。表壳部分采用回转体特征结合曲面修剪完成，还原了圆形表身的弧面过渡与侧边厚度，外壳材质模拟工程塑料的哑光深紫质感，边缘做了细微的圆角处理，还原实物的握持触感与防磕碰设计。数显屏幕区域单独做了分层设计，外层为透明防护屏，赋予高透光的亚克力材质属性，内层为显示屏基体，模拟液晶面板的浅灰底色，屏幕上的数值标识采用草图绘制后贴图的方式呈现，还原数显表的读数界面特征。功能按键组共设置四个按键，分别为黄色功能键、两个灰色操作键与绿色确认键，每个按键都做了凸起的弧面造型，与表壳表面的安装孔位精准配合，还原按键的装配间隙与按压行程的结构预留。测杆连接部位于表身下方，采用圆柱拉伸特征完成，还原测杆与表身的连接基座结构，金属部分赋予哑光金属材质，区分于塑料表壳的质感。顶部区域还原了电池仓盖板的造型，通过矩形凹槽与凸起线条还原盖板的防滑结构。建模过程中对各零件的配合公差做了合理预留，所有装配位置都添加了贴合、同轴等约束，确保模型可实现虚拟装配验证，整体模型无破面、无多余特征，曲面过渡顺滑，既还原了实物的外观细节，也保留了结构设计的合理性，可用于量具结构教学、产品展示以及相关检测设备的配套结构参考。
