带黄色安全防护网的皮带输送机护罩结构

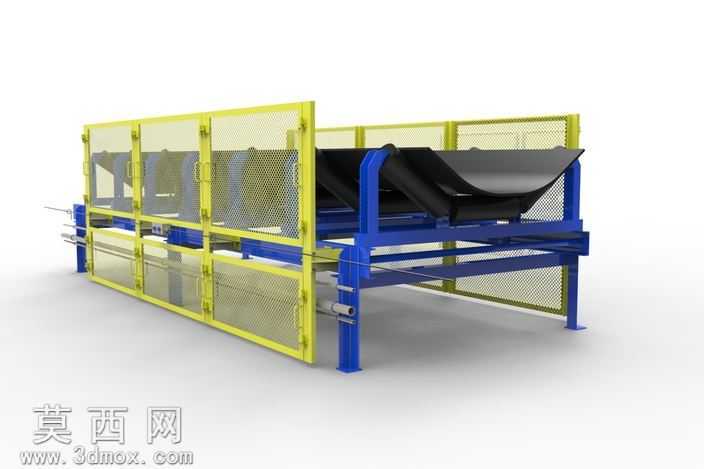

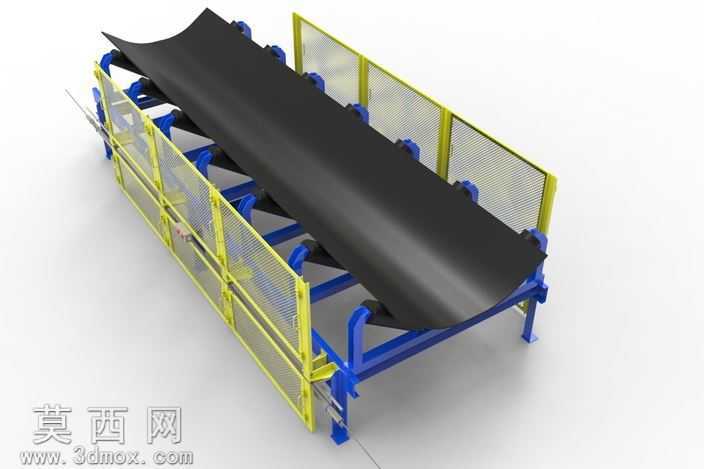

本模型为皮带输送机配套的安全防护结构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循输送设备安全防护的相关规范，对各部件的装配间隙、连接位置做了精准的尺寸约束，确保各组件无干涉、可实现实际生产中的装配落地。模型主体机架采用蓝色方管型材焊接结构设计，建模时对方管的拼接位置、支撑脚的落地固定结构做了细节还原，支撑立柱与横向横梁的连接位置预留了标准紧固件安装位，可直接用于生产加工的尺寸参考。防护网部分采用黄色金属框架搭配菱形冲孔网板的结构设计，黄色为工业安全警示色，建模时对网板的网格纹理、框架的合页连接结构做了精细化处理，可开合的防护门结构还原了实际使用中的检修需求，合页、锁扣位置的结构均按照标准五金件尺寸建模，保证结构的合理性。皮带输送部分的槽型托辊组、黑色橡胶输送带、托辊安装支架均做了完整建模，托辊的排布角度符合散料输送的槽型设计要求，可避免物料输送过程中的撒漏问题。渲染阶段采用工业产品写实渲染方案，为蓝色机架赋予哑光金属喷塑材质，黄色防护框架赋予亮面警示黄喷塑材质，防护网板赋予金属冲孔网的半通透材质，输送带赋予黑色橡胶的哑光粗糙材质，各部件材质质感区分明确，光影效果还原了工业车间内的真实光照环境，可直观展示防护结构安装完成后的实际视觉效果。设计思路上围绕输送机运行过程中的安全防护需求展开，既保证防护结构完全覆盖输送机的旋转、传动危险区域，避免人员误触发生安全事故，又通过可开合的防护门设计兼顾了设备日常检修、托辊更换、皮带调整的操作便利性，整体结构模块化程度高，可适配不同宽度规格的槽型皮带输送机安装使用，各部件的连接结构均采用标准化设计，便于生产加工与现场安装调试。
