机加工居中定位工装夹具结构设计

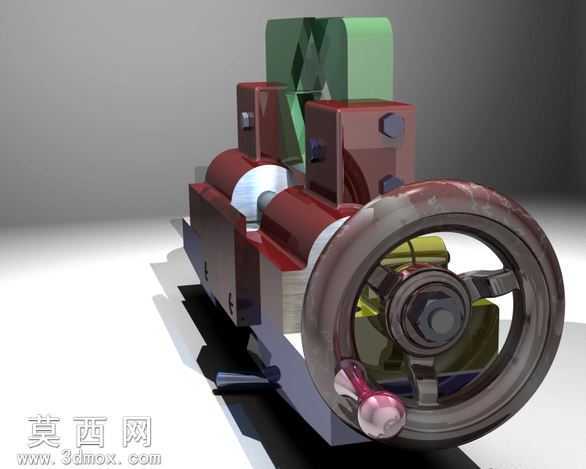

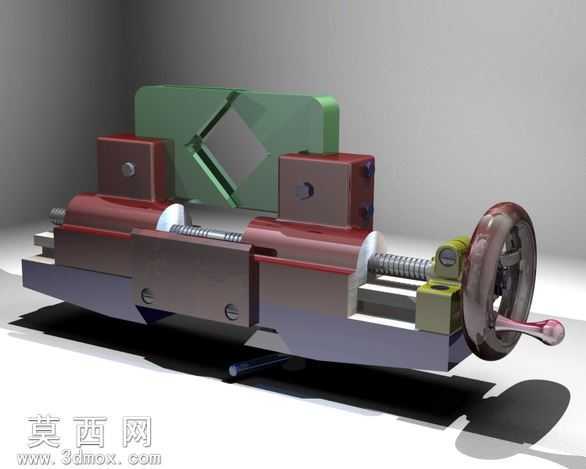

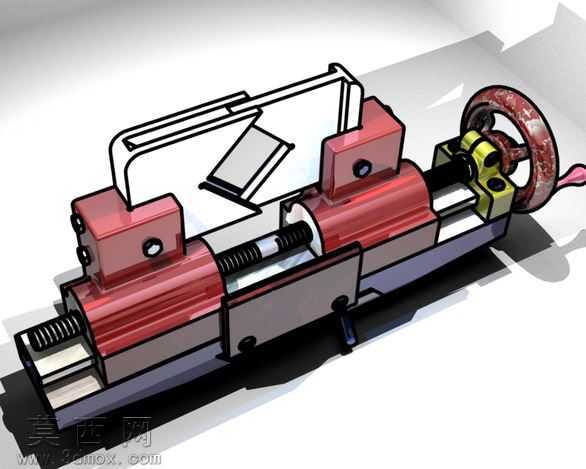

本作品为机加工场景使用的居中定位夹紧工装，整体采用三维参数化建模方式完成，建模过程严格遵循机械加工工装的实际装配逻辑，对每一处配合结构都做了严谨的尺寸约束，确保各运动部件不存在干涉问题，可完整还原工装的实际运动状态。渲染阶段采用工业产品常用的写实材质方案：床身底座部分做了哑光金属灰的铸铁材质处理，还原铸造床身的厚重质感与细微磨砂肌理；两侧夹紧块采用深红棕色的金属烤漆材质，表面带有轻微的环境反射效果，模拟工装表面做防锈漆处理的真实状态；中部的菱形定位块采用哑光墨绿色材质，与周边结构形成清晰的视觉区分，方便直观识别定位工作面；传动丝杠部分做了抛光金属钢材质，表面带有细腻的金属高光，还原丝杠传动件的加工质感；端部的操作手轮采用半透明棕褐色胶木搭配金属镶件的材质组合，还原手轮的握持触感与外观特征，底部支撑结构做了暗色调金属处理，强化整体结构的稳定视觉感受。结构设计上，该工装采用丝杠传动带动双侧夹紧块同步相向运动的结构，配合中部的菱形对中定位块，可实现待加工零件的自动居中装夹，有效避免人工装夹带来的定位偏差，装夹过程中两侧夹紧块的运动行程保持同步，可适配一定尺寸范围内的零件装夹需求，手轮端部设置的转动手柄符合人体操作习惯，转动过程中可通过丝杠的自锁特性保持装夹力稳定，不会在加工过程中出现松脱问题。设计思路围绕机加工过程中零件快速居中装夹的实际需求展开，摒弃了传统单边夹紧需要反复找正的繁琐流程，通过对称式的传动结构实现装夹即对中的效果，可有效提升零件装夹效率，降低加工前的找正时间成本，整体结构紧凑，可直接安装在机床工作台面上使用，各易损部件均采用模块化设计，方便后期维护更换，建模过程中对所有装配间隙都做了合理预留，符合实际机械加工的装配公差要求，渲染时采用柔和的侧上方打光方案，清晰呈现各部件的结构轮廓与装配关系，阴影效果自然柔和，可直观展示工装的整体形态与结构细节。
