3寸铜插入孔连接法兰组件结构设计

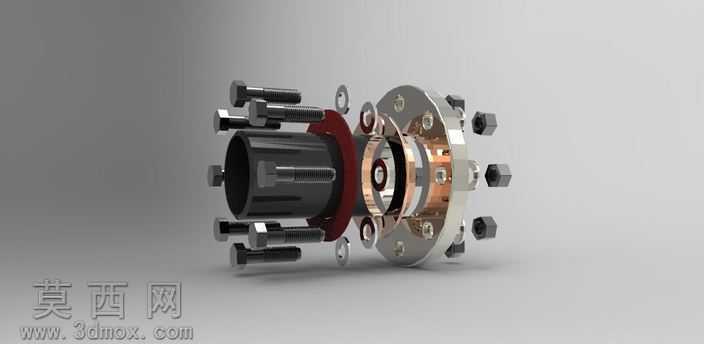

本作品为3寸规格带铜插入结构的法兰连接组件三维建模成果，建模过程中严格遵循管路连接件的实际装配逻辑，先完成各独立零件的参数化建模，再按照同轴度、端面贴合度的装配约束完成整体组装。建模阶段针对法兰本体，先绘制带螺栓孔分布的法兰盘截面草图，通过旋转特征生成法兰基体，再对周向均匀排布的M16螺栓安装孔进行阵列特征处理，保证孔位的分度精度符合管路连接的通用标准；针对铜插入件，重点还原其与法兰内孔的过盈配合定位结构，通过拉伸、倒角特征细化插入端的导向锥面，确保装配时的导入顺畅性。螺栓、螺母、垫圈等标准件均按照对应国标参数建模，还原螺纹段的牙型细节与六角头的对边尺寸，保证各零件间的装配间隙符合实际工程要求。渲染阶段为不同零件赋予匹配的材质属性：法兰本体采用经表面处理的金属钢材材质，调整金属粗糙度参数还原其哑光金属质感；铜插入件赋予紫铜材质，调整反射率与色泽参数突出铜材特有的暖金属光泽；螺栓螺母采用发黑处理的高强度钢材质，垫圈采用镀锌钢材质，密封垫片赋予红色橡胶类材质，通过不同材质的视觉区分清晰展现组件的各组成部分。结构设计上重点考虑法兰连接的密封可靠性，铜插入件的设置可适配特定介质管路的防腐蚀、防咬合需求，周向均匀分布的螺栓组可提供均匀的压紧力，保证法兰端面与密封垫的紧密贴合，避免管路运行时出现介质泄漏问题。整体建模过程中对各零件的配合公差进行了模拟校验，确保虚拟装配状态下无干涉问题，各活动部件的相对位置符合实际拆装逻辑，可用于管路连接结构的教学演示、装配工艺模拟以及相关产品的设计参考，通过渲染输出的效果图可直观展现该法兰组件的装配完成状态与结构细节，清晰呈现各零件的装配位置与连接关系。
