4英寸法兰连接手动截止阀三维设计模型

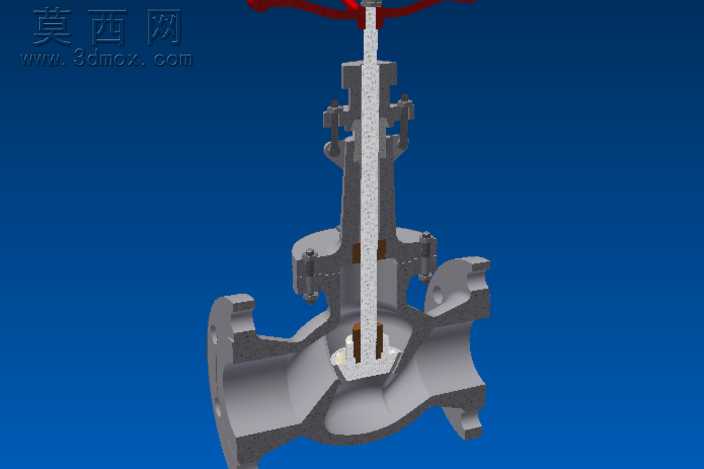

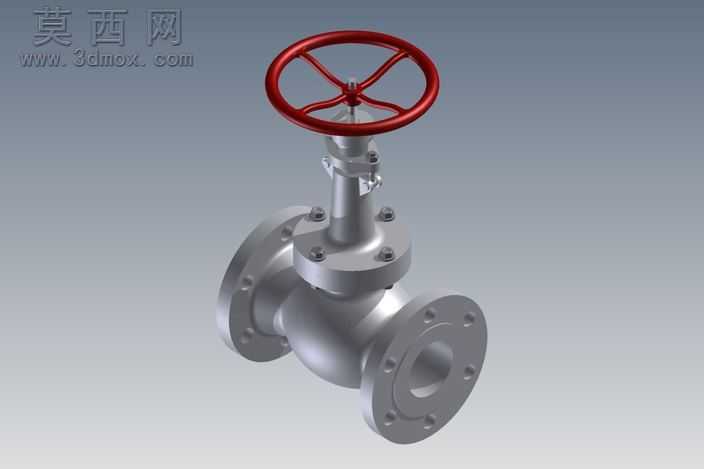

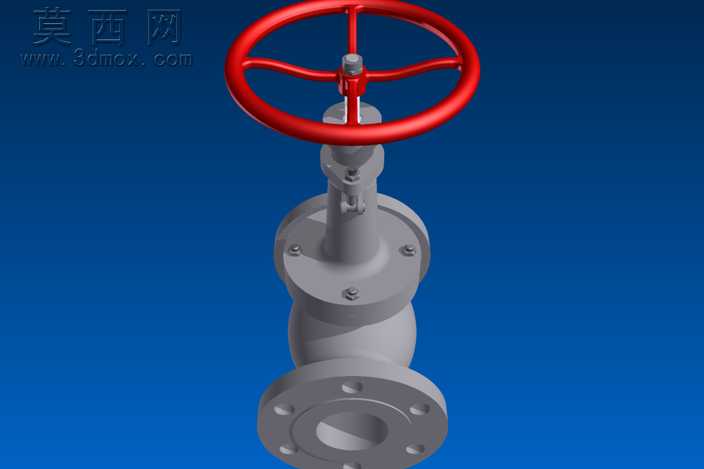

本模型为4英寸规格法兰连接式手动截止阀，整体采用三维参数化建模完成，完整还原了工业级截止阀的全部结构细节，建模过程中严格遵循通用阀门设计规范，各部件尺寸匹配公称通径对应的法兰连接标准，可直接用于管路系统的装配仿真、教学演示或产品结构参考。模型整体分为操作机构、阀杆密封组件、阀体流道、法兰连接端四个核心部分，顶部的手轮采用轮辐式结构设计，建模时还原了手轮的曲面轮廓与加强筋结构，渲染阶段为手轮赋予了红色烤漆材质，还原了工业阀门手轮的典型外观特征，金属部件统一赋予了哑光铸钢材质，通过光影调整突出金属件的机加工质感与铸造肌理，不同部件的材质区分清晰，便于快速识别各结构的功能分区。阀体部分采用S型流道设计，建模时精准绘制了流道的曲面过渡结构，保证流道截面的平滑过渡，还原了截止阀低流阻的流道设计特点，两端的法兰连接端完整绘制了螺栓孔、密封面凸台的细节，螺栓孔的位置、数量、孔径均匹配对应压力等级的法兰标准，可直接对接同规格的管路法兰模型。阀杆与阀体的密封组件部分，完整还原了填料压盖、紧固螺栓、阀杆螺母的细节结构，所有螺栓连接件均按照标准件尺寸建模，装配关系完全符合实际阀门的装配逻辑，不存在结构干涉问题，阀瓣与阀座的密封面做了细节刻画，还原了密封面的配合结构。设计过程中采用自顶向下的建模思路，先确定阀门的整体通径、连接尺寸、行程参数，再拆分各个零部件进行独立建模，最后完成整体装配校验，保证各活动部件的运动行程符合手动截止阀的操作逻辑，手轮旋转带动阀杆升降的运动关系可在装配环境下实现运动仿真，直观展示截止阀的启闭工作过程。模型的结构细节完整，没有省略核心功能部件，既可以作为机械专业阀门相关课程的教学演示模型，帮助学习者理解截止阀的内部构造与工作原理，也可作为管路系统三维布置设计时的通用阀门模型使用，适配各类工业管路的三维场景搭建需求。
