带运动仿真的凸轮从动传动机构

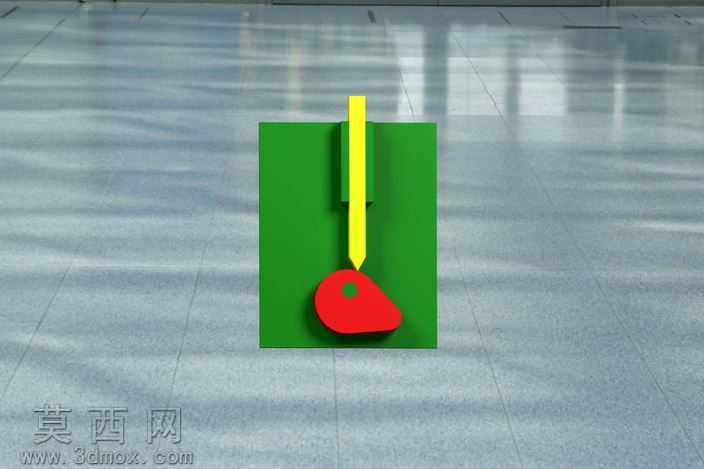

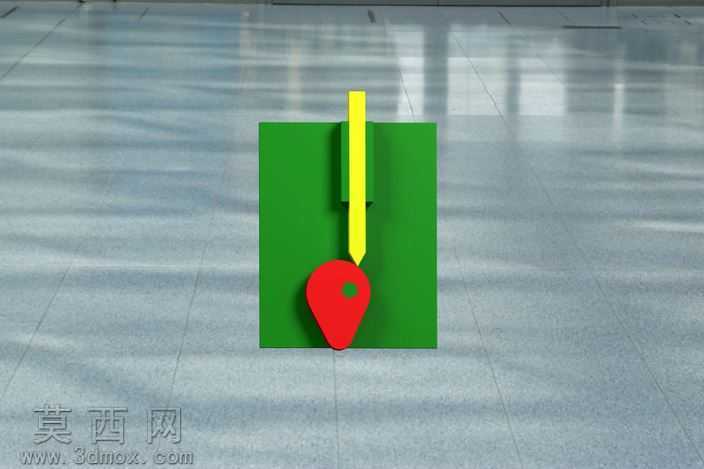

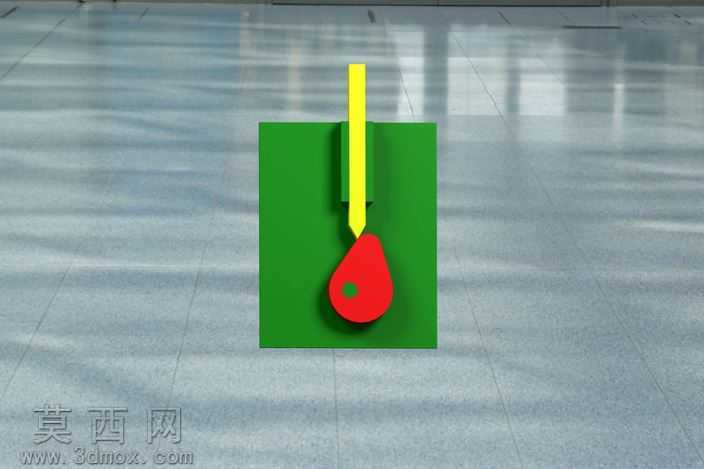

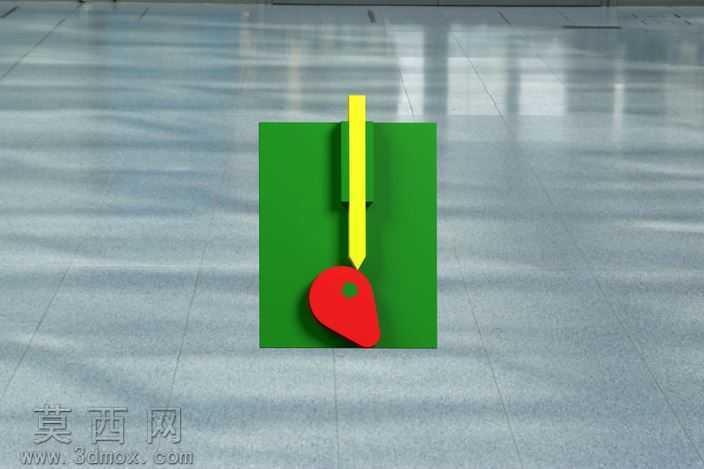

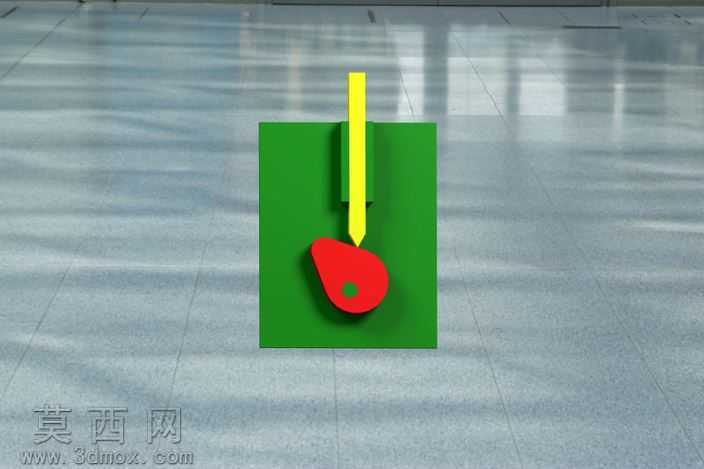

本作品为凸轮从动机构的三维建模成果，完整还原了盘形凸轮与直动从动件的经典传动结构，建模过程严格遵循机械设计原理中凸轮机构的轮廓生成规范，先通过反转法推导凸轮理论轮廓曲线，再基于偏置直动从动件的运动规律，依次推程、远休止、回程、近休止四个运动阶段的轮廓参数，确保从动件的运动行程、运动规律完全符合设计预期。建模阶段对各部件的配合关系做了精准定义：绿色安装基座作为固定支撑件，预留了从动件的竖直导向槽与凸轮的旋转安装孔，保证两个运动部件的运动路径无干涉；黄色直动从动件的端部设计为尖顶结构，与红色盘形凸轮的轮廓面完全贴合，建模时特意对接触端面做了微小圆角处理，既还原了尖顶从动件的传动特性，也避免了仿真过程中出现尖锐边的计算错误；红色盘形凸轮的旋转轴孔与安装基准严格同轴，轮廓曲面做了连续性检查，保证曲面G1连续，避免运动过程中出现卡顿、从动件跳动的问题。材质与渲染环节，为了清晰区分不同功能的部件，给基座赋予了哑光绿色磨砂材质，模拟工程塑料安装板的质感；从动件赋予亮黄色硬质金属材质，突出其直线运动的视觉辨识度；凸轮部件赋予正红色哑光金属材质，强化旋转部件的视觉焦点；场景采用浅灰色反光地面搭配柔和的环境漫反射光，无多余装饰元素，让观看者可以清晰观察机构的运动状态与结构组成。仿真设置阶段，给凸轮添加定速旋转驱动，给从动件添加竖直方向的移动副约束，同时在从动件与凸轮接触位置添加实体接触约束，设置合理的接触刚度与摩擦系数，还原真实机构运动时的接触状态，运行仿真时可以直观看到凸轮旋转一周过程中，从动件按照预设运动规律完成上下往复动作，完整呈现凸轮机构将旋转运动转化为直线往复运动的传动特性，可作为机械原理教学演示、非标自动化机构设计参考的数字化模型使用。
