盘式制动器安装结构三维设计

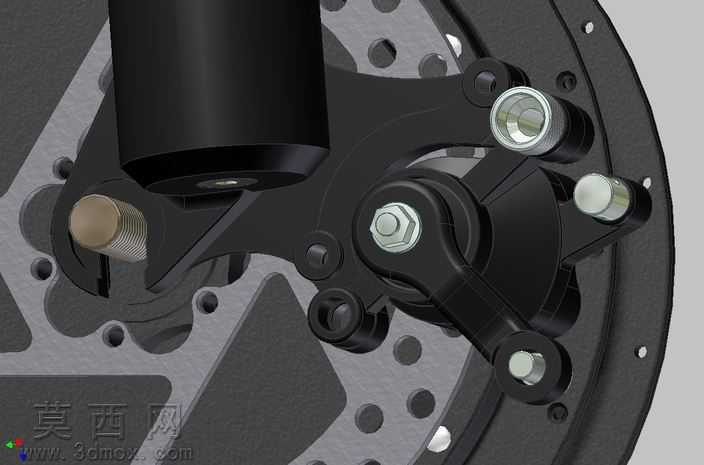

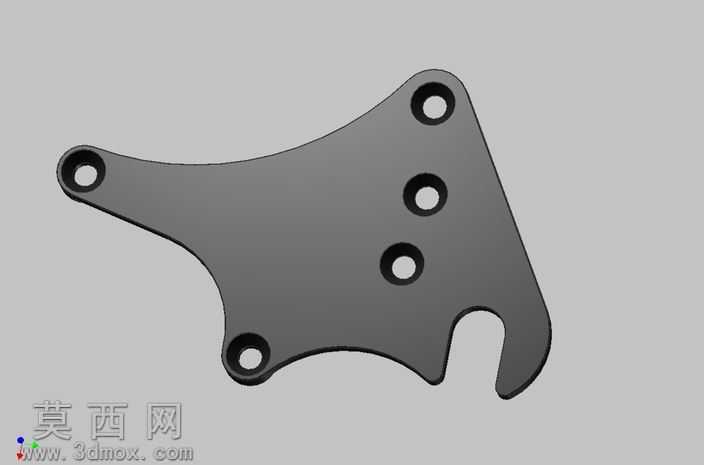

本作品为盘式制动器安装结构的三维建模设计，整体围绕制动卡钳与制动盘的装配适配逻辑展开，在三维建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构都做了精准的尺寸约束。建模阶段先完成制动盘基体的构建，还原其通风散热孔的阵列排布特征，保证孔位的均匀分布符合实际制动散热需求，随后依次构建卡钳支架、制动活塞、紧固螺栓、调节摇臂等核心零件，对螺栓的螺纹特征、螺母的防滑倒角、活塞的密封槽结构都做了精细化的特征还原，没有省略关键的装配细节。材质渲染环节针对不同零件做了区分处理：制动盘采用灰铸铁材质表现，还原金属磨砂的哑光质感，卡钳主体做黑色阳极氧化的金属漆面效果，紧固螺栓、销轴类零件赋予镀锌亮面金属材质，活塞端面做抛光金属的高反光表现，通过材质差异清晰区分不同功能的零件，让整体装配结构的层次一目了然。结构设计上充分考虑制动器安装的实际工况，预留了卡钳滑动的导向间隙，还原了摇臂驱动的传动路径，所有紧固件的安装位置都符合实装的操作空间要求，不存在装配干涉问题。设计思路围绕制动器安装的通用性与可靠性展开，既还原了成熟盘刹安装结构的成熟设计逻辑，也通过三维建模的方式直观呈现各零件的装配关系，可用于机械结构教学、制动系统方案参考等场景，模型中各零件可单独拆分编辑，方便后续做结构调整或者工程图导出。
