8针德驰型工业连接器三维建模作品

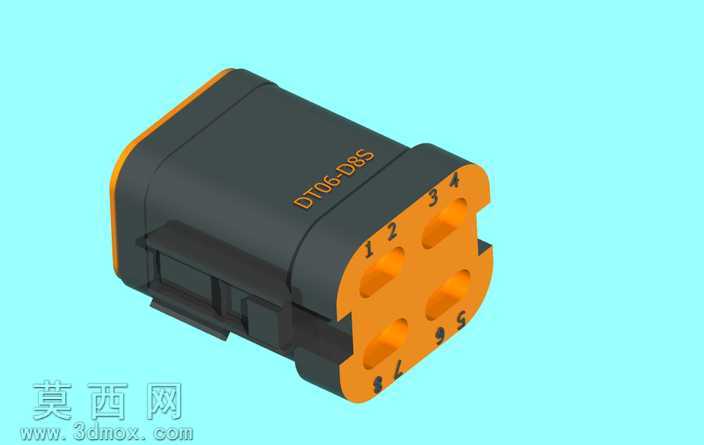

本作品为8针规格德驰型工业连接器的三维参数化建模成果，建模阶段以实物测绘的尺寸数据为基准，在三维建模环境中先完成整体轮廓的草绘定位，通过拉伸、切除、拔模等基础特征命令构建主体基座结构，针对连接器外壳的防滑卡扣结构，采用多步拉伸切除配合圆角过渡处理，还原卡扣的弹性形变预留间隙与装配导向斜面，确保卡扣结构的尺寸精度满足实际装配的干涉校验要求。模型的插针安装端采用阵列特征完成8个插孔位的均匀排布，每个插孔的内壁定位卡槽、密封槽结构都通过旋转切除与环形阵列实现，精准还原插孔与插针配合的限位结构。材质渲染阶段，连接器主体外壳赋予哑光深灰硬质工程塑料材质，调整材质的粗糙度参数模拟注塑件的细微磨砂质感，插针端的绝缘基座赋予亮橙色耐温工程塑料材质，通过色彩区分功能区域，同时在橙色基座表面添加蚀刻文字特征，还原产品型号标识的印刷效果，模型边缘统一添加符合注塑工艺要求的圆角特征，避免尖锐棱角不符合实际生产工艺的问题。结构设计上充分考虑德驰连接器的防水防尘特性，在外壳与基座的配合位置预留了密封胶圈的安装槽位，卡扣结构的厚度与倾斜角度经过反复校验，既保证装配时的卡扣锁紧力度，也避免拆卸时出现结构断裂风险，整体模型的所有特征均保留参数化建模历史，可根据实际需求调整针脚数量、外壳尺寸等参数，适配不同规格的线束连接场景，建模过程中对所有装配配合面都进行了公差预留设置，确保模型导出后可直接用于装配干涉检查、产品结构验证等工程场景，渲染阶段采用柔和的环境光配合定向补光，清晰呈现连接器的结构层次与材质质感，完整还原工业接插件的外观细节与结构特征。
